Introduction

Alors que l'industrie photovoltaïque (PV) mondiale continue de se développer, les performances des câbles solaires jouent un rôle essentiel pour garantir la sécurité, la fiabilité et les performances à long terme des systèmes d'énergie solaire.

Les câbles photovoltaïques modernes devraient fonctionner pendant plus de 25 ans s’ils sont continuellement exposés à :

• Rayonnement UV
• Forte pluie
• Fluctuations de température
• Contrainte mécanique
• Conditions météorologiques extérieures

Ces dernières années, AD7 et AD8 sont devenus des termes courants sur le marché solaire européen, en particulier pour les projets photovoltaïques flottants (FPV), photovoltaïques agricoles et solaires côtiers.

Mais que signifient réellement ces notes ? S'agit-il de normes de câbles ou simplement de classifications d'installation ?

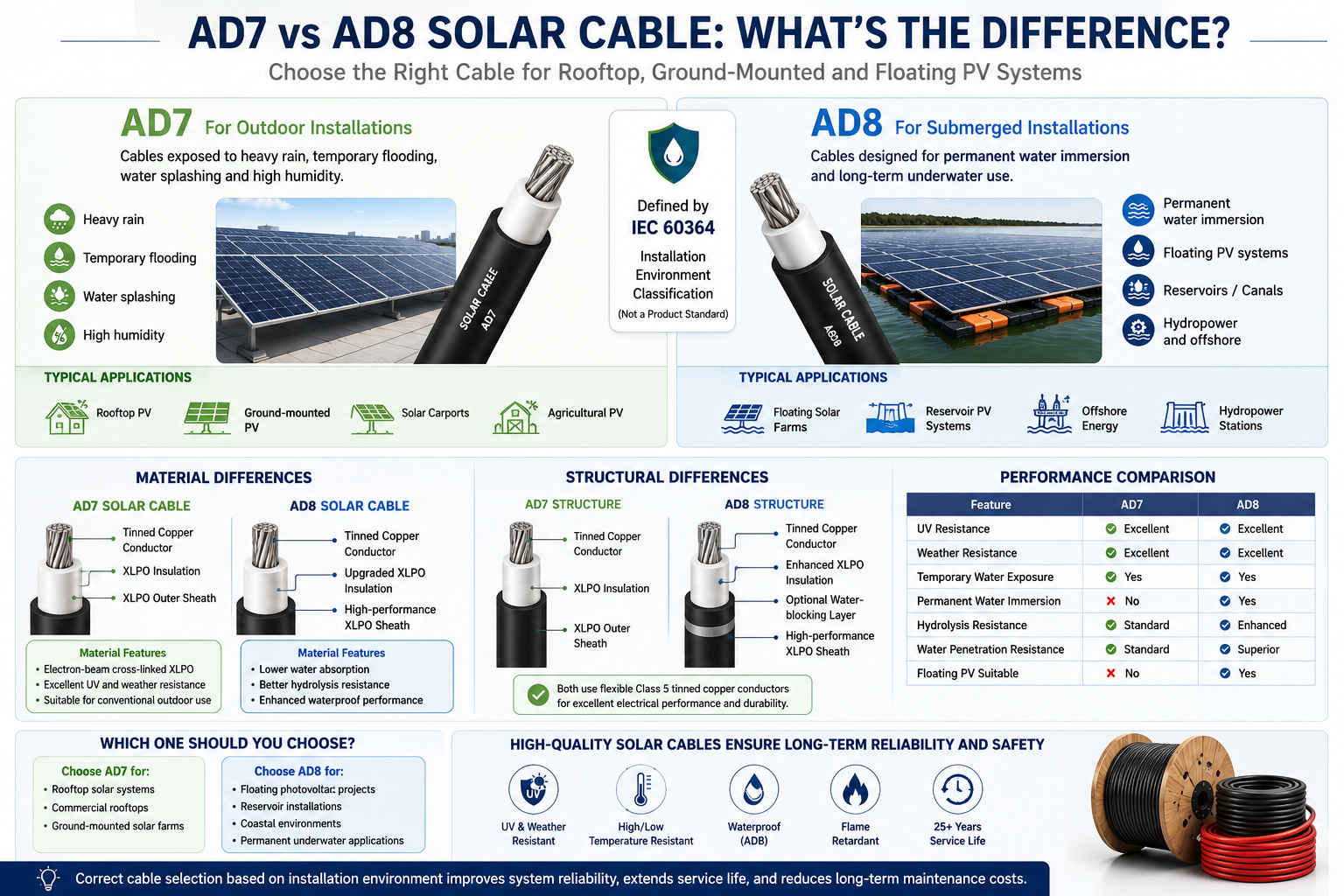

Ce guide explique les différences entre AD7 et AD8 du point de vue des matériaux, de la construction des câbles, des performances d'étanchéité et des applications typiques.

---

AD7 vs AD8 en un coup d'œil

AD7 et AD8 sont classifications de l'environnement d'installation définies par la norme CEI 60364 , pas les normes de certification des produits.

La principale différence réside dans le niveau d’exposition à l’eau.

---

Qu’est-ce qu’AD7 ?

AD7 est destiné aux environnements extérieurs où les câbles sont fréquemment exposés à l'humidité mais sont pas immergé en permanence .

Applications typiques

• Systèmes solaires sur toit
• Installations photovoltaïques au sol
• Abri de voiture solaire
• Projets photovoltaïques agricoles

Conditions environnementales

• Forte pluie
• Inondations temporaires
• Éclaboussures d'eau
• Humidité élevée

Une installation AD7 correctement conçue peut résister à une exposition extérieure à long terme mais n’est pas destinée à un fonctionnement sous-marin continu.

---

Qu’est-ce qu’AD8 ?

L'AD8 est conçu pour les environnements beaucoup plus difficiles où les câbles peuvent rester en contact avec l'eau pendant de longues périodes.

Applications typiques

• Systèmes photovoltaïques flottants (FPV)
• Fermes solaires à réservoir
• Projets d'énergies renouvelables offshore
• Canaux d'irrigation
• Centrales hydroélectriques

Contrairement à l'AD7, les installations AD8 nécessitent des câbles qui maintiennent leurs performances électriques même après une exposition prolongée à l'eau.

---

Pourquoi les câbles solaires standards ne peuvent pas toujours répondre aux exigences AD8

De nombreux câbles photovoltaïques standards sont conformes aux normes internationalement reconnues telles que :

• EN 50618
• CEI 62930
• Certification photovoltaïque TÜV

Ces câbles offrent déjà d'excellents :

• Résistance aux UV
• Résistance aux intempéries
• Résistance à l'ozone
• Ignifuge
• Performances à haute température

Toutefois, le respect de ces normes ne ne garantit pas automatiquement les performances sous-marines à long terme .

L'immersion continue introduit des défis supplémentaires, notamment :

• Pénétration de l'eau dans les matériaux polymères
• Vieillissement accéléré de l’isolation
• Rigidité diélectrique réduite
• Corrosion des composants métalliques
• Dégradation mécanique

Pour cette raison, les applications AD8 nécessitent une ingénierie supplémentaire au-delà des conceptions de câbles PV conventionnelles.

---

Différences matérielles

Câble solaire AD7

La plupart des câbles solaires AD7 utilisent une isolation XLPO réticulée par faisceau d'électrons.

Les principales caractéristiques comprennent :

• Excellente résistance aux UV
• Résistance aux hautes températures
• Bonne flexibilité
• Longue durée de vie en extérieur

Ces matériaux fonctionnent bien dans les installations solaires extérieures conventionnelles.

Câble solaire AD8

Par rapport à l'AD7, les câbles AD8 intègrent généralement des formulations de matériaux améliorées, notamment :

• Absorption d'eau inférieure
• Résistance améliorée à l’hydrolyse
• Performance améliorée de blocage de l’eau
• Composés XLPO réticulés à plus haute densité

Ces améliorations aident à prévenir la pénétration de l’humidité à long terme et à maintenir la fiabilité électrique.

---

Comparaison des matériaux de gaine

La gaine extérieure constitue la principale couche de protection environnementale du câble.

La formulation améliorée de la gaine est l'une des principales raisons pour lesquelles les câbles AD8 fonctionnent mieux dans les environnements immergés.

---

Différences structurelles

Bien que les câbles AD7 et AD8 semblent souvent similaires à l'extérieur, leur construction interne peut différer considérablement.

Construction typique de l'AD7

• Conducteur en cuivre étamé classe 5
• Isolation XLPO
• Gaine extérieure XLPO

Cette structure offre une excellente flexibilité et résistance aux intempéries.

Construction typique de l'AD8

• Conducteur en cuivre étamé classe 5
• Isolation XLPO améliorée
• Couche de blocage d'eau en option
• Gaine extérieure XLPO haute performance
• Structure d'étanchéité améliorée

Ces améliorations de conception réduisent la pénétration de l’eau et améliorent la durabilité à long terme.

---

Tests de performances d'étanchéité

Les câbles photovoltaïques standards subissent généralement :

• Tests de résistance d'isolation
• Tests haute tension
• Vieillissement UV
• Résistance aux intempéries testing
• Cyclisme thermique

Les applications AD8 nécessitent souvent des tests supplémentaires, tels que :

• Immersion dans l'eau à long terme
• Test de pénétration de l'eau
• Test d'eau sous pression
• Vieillissement accéléré après immersion
• Vérification des performances électriques après immersion

Selon les exigences du projet, ces évaluations peuvent durer plusieurs mois.

---

Comparaison des performances

---

Quel câble choisir ?

AD7 est recommandé pour :

• Systèmes photovoltaïques résidentiels sur les toits
• Projets de toiture commerciale
• Fermes solaires au sol
• Installations photovoltaïques industrielles

AD8 est recommandé pour :

• Fermes solaires flottantes
• Projets photovoltaïques de réservoir
• Milieux côtiers
• Installations sous-marines permanentes

La sélection de l'AD8 pour les systèmes de toiture standard augmente généralement les coûts du projet sans apporter de valeur supplémentaire significative.

---

Perspectives d'avenir

Les centrales photovoltaïques flottantes devraient connaître une croissance rapide au cours de la prochaine décennie en raison de :

• Utilisation plus efficace des terres
• Évaporation de l'eau réduite
• Efficacité améliorée des modules solaires grâce au refroidissement naturel
• Meilleure intégration avec les infrastructures hydroélectriques

À mesure que le photovoltaïque flottant continue de se développer, la demande de câbles solaires étanches hautes performances et de matériaux d'isolation avancés augmentera également.

---

Conclusion

La différence entre AD7 et AD8 s’étend bien au-delà des performances d’étanchéité.

Bien que les deux conviennent aux installations photovoltaïques extérieures, les systèmes de câbles AD8 sont spécialement conçus pour une immersion permanente dans l'eau grâce à des matériaux améliorés, une construction de câble optimisée et des tests d'étanchéité plus exigeants.

Pour les systèmes photovoltaïques conventionnels sur toit et au sol, les câbles solaires certifiés EN 50618 ou IEC 62930 restent la solution privilégiée. Cependant, pour les projets photovoltaïques flottants et autres environnements immergés, les solutions de câbles classées AD8 offrent la fiabilité à long terme requise pour des décennies de fonctionnement sûr.

La sélection du câble approprié en fonction de l'environnement d'installation est essentielle pour maximiser la fiabilité du système, prolonger la durée de vie et réduire les coûts de maintenance.
