Considérations relatives à la conception de la couche d'isolation pour les câbles aériens

Dans les systèmes de distribution aérienne moyenne et basse tension, la couche isolante n'est pas simplement un revêtement protecteur mais un composant essentiel qui influence la sécurité électrique, la résistance aux intempéries et la stabilité opérationnelle à long terme. Câble isolé aérien 10kV doivent résister aux contraintes mécaniques, aux rayons UV, à l’exposition à l’humidité et aux contaminants atmosphériques tout au long de leur durée de vie. La sélection de matériaux d’isolation et d’épaisseur structurelle appropriés joue un rôle clé dans le maintien de performances fiables du réseau.

Dans la plupart câbles aériens moyenne tension Dans leurs conceptions, un isolant en polyéthylène réticulé (XLPE) ou en polyéthylène résistant aux intempéries est utilisé en raison de leurs propriétés diélectriques et de leur endurance thermique supérieures. Par rapport aux conducteurs nus, isolés câbles aériens basse tension Réduisez considérablement les courts-circuits accidentels causés par des branches d'arbres, des débris poussés par le vent ou des animaux.

Facteurs clés de stress environnemental

• Rayonnement ultraviolet provoquant une dégradation à long terme de l'isolation
• Pénétration de l'humidité pendant les cycles de pluie et de condensation
• Fluctuations de température entre le jour et la nuit
• Pollution de l’air et brouillard salin en milieu côtier

Des systèmes d'isolation bien conçus permettent aux câbles de maintenir un fonctionnement stable pendant des décennies. Dans les projets de réseaux pratiques, les ingénieurs prennent souvent en compte simultanément l'épaisseur de l'isolation et les performances contre les intempéries, garantissant ainsi que les câbles conservent une rigidité diélectrique stable et longue durée de vie en extérieur .

Sélection du niveau de tension dans les réseaux de distribution aériens

Différents niveaux de tension dans Câble isolé aérien 20kV correspondent à des environnements d’application spécifiques au sein des systèmes de distribution modernes. Le choix du calibre de câble approprié est essentiel pour équilibrer l’efficacité de la transmission, le coût d’installation et les performances de sécurité. Les réseaux aériens moyenne tension soutiennent généralement la distribution régionale, tandis que les systèmes basse tension sont utilisés plus près des utilisateurs finaux.

D'un point de vue technique, la sélection du niveau de tension correct garantit transmission de puissance efficace tout en minimisant les pertes de ligne et les risques opérationnels . Dans de nombreux projets de modernisation du réseau rural, la mise à niveau des conducteurs nus vers des câbles isolés dans la plage de 10 à 35 kV améliore considérablement la fiabilité.

Performance mécanique dans les installations en terrain complexe

Les lignes aériennes de distribution installées dans les régions montagneuses, les zones côtières ou les zones soumises à des vents forts doivent résister à des contraintes mécaniques importantes. Les conducteurs de câbles et les structures de support doivent maintenir leur intégrité structurelle dans des conditions de tension, de vibration et de charge environnementale.

Sources courantes de contraintes mécaniques

• Oscillation du conducteur induite par le vent
• L'accumulation de glace augmente le poids de la ligne
• Expansion et contraction liées à la température
• Tension d'installation longue portée entre les poteaux

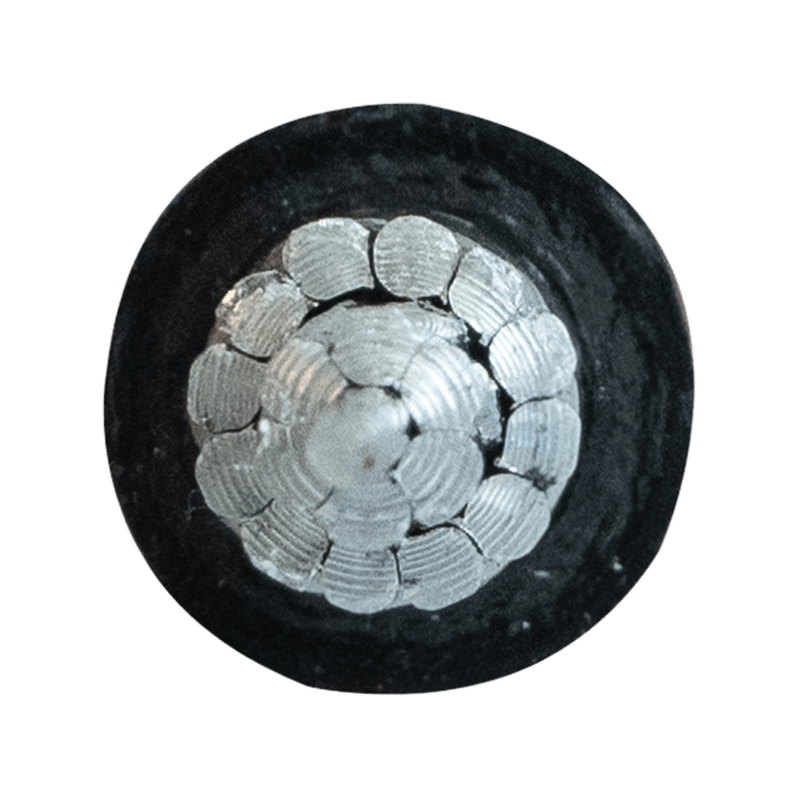

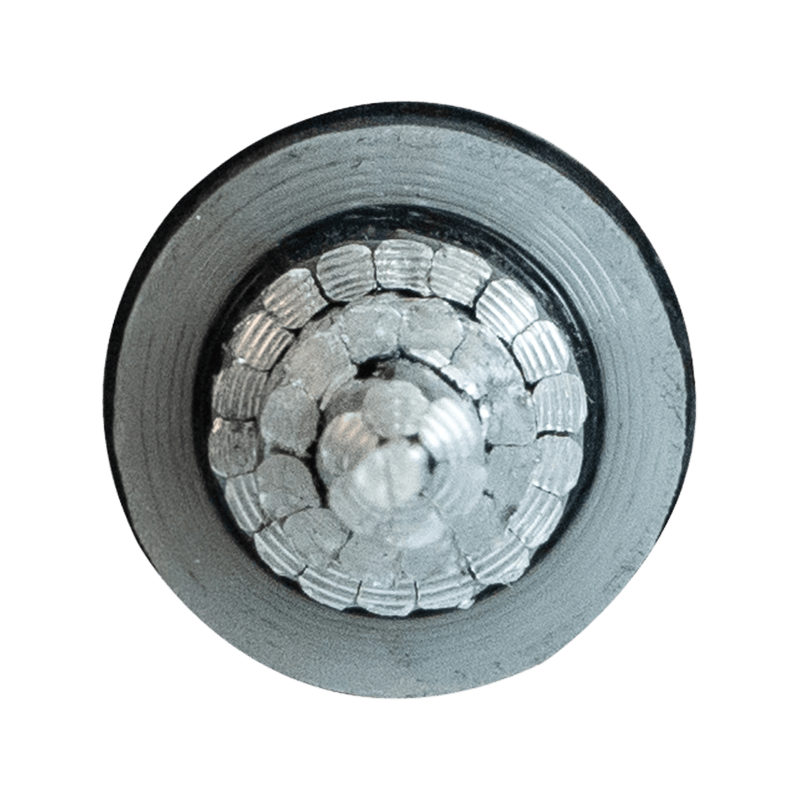

En raison de ces facteurs, les structures conductrices intègrent souvent des conceptions en aluminium toronné ou en aluminium renforcé d'acier pour obtenir un équilibre entre poids et résistance. La combinaison permet au câble de maintenir haute résistance à la traction tout en préservant une excellente conductivité électrique .

D'après notre propre expérience de projet, les ingénieurs donnent souvent la priorité aux câbles à forte endurance mécanique lors de la construction de réseaux de distribution dans des zones montagneuses, où l'accès pour la maintenance peut être difficile.

Contrôle qualité et tests dans la fabrication de câbles

Les performances fiables des câbles aériens commencent par un contrôle qualité de fabrication strict. Les fabricants de câbles professionnels mettent généralement en œuvre des processus d'inspection en plusieurs étapes couvrant les matières premières, le toronnage des conducteurs, l'extrusion de l'isolant et les tests électriques finaux.

Chez Zhejiang Huapu Cable Co., Ltd., nous exploitons des systèmes de production et de test intégrés qui garantissent que chaque câble répond aux normes exigeantes de l'industrie. Nos installations combinent des lignes de production modernes avec des équipements de vérification en laboratoire, permettant une surveillance continue des performances d'isolation, de la résistance des conducteurs et de la durabilité environnementale.

Éléments typiques de tests en usine

• Mesure de la résistance des conducteurs
• Tests de tenue à haute tension
• Contrôle de l'épaisseur et de l'excentricité de l'isolant
• Essais de vieillissement et de simulation environnementale

Grâce à des certifications telles que les systèmes de qualité ISO et de gestion environnementale, les fabricants peuvent maintenir des normes de production cohérentes. De notre point de vue en tant que fabricant de câbles, maintenir qualité de produit stable et procédures de test strictes est essentiel pour soutenir une infrastructure électrique fiable sur les réseaux urbains et ruraux.
