Comment la tension nominale affecte la sélection des câbles dans les systèmes de contrôle

La valeur nominale 450/750 V sur câble de commande isolé en plastique s n'est pas simplement un seuil maximum : il définit la classe d'isolation du câble et détermine la compatibilité avec les dispositifs de protection, les borniers et les boîtiers. Les tensions nominales incompatibles sont l’une des causes les plus courantes de dégradation précoce de l’isolation des panneaux de commande.

En pratique, les circuits de commande fonctionnent rarement à proximité de leur plafond de tension nominale. La notation régit plutôt le rigidité diélectrique et ligne de fuite requis par le matériau isolant. Pour les systèmes de contrôle basse tension, les câbles de 450/750 V offrent une marge de sécurité significative, en particulier dans les environnements présentant des pointes transitoires ou des défauts à la terre.

Facteurs clés à aligner sur la classe de tension :

• La tension nominale du bornier doit être égale ou supérieure à l'isolation nominale du câble.
• Les presse-étoupes et les raccords de conduit doivent être classés pour la même catégorie d'installation.
• Le regroupement de câbles de différentes classes de tension nécessite l'isolation du câble le plus performant à appliquer sur l'ensemble du faisceau.
• Les normes CEI 60227 et GB/T 9330 fournissent le cadre de référence formel pour cette famille de câbles

Zhejiang Huapu Cable Co., Ltd. fabrique ces câbles dans le strict respect des normes CEI et GB, donnant aux équipes d'approvisionnement la documentation fiable nécessaire aux audits et aux certifications du système.

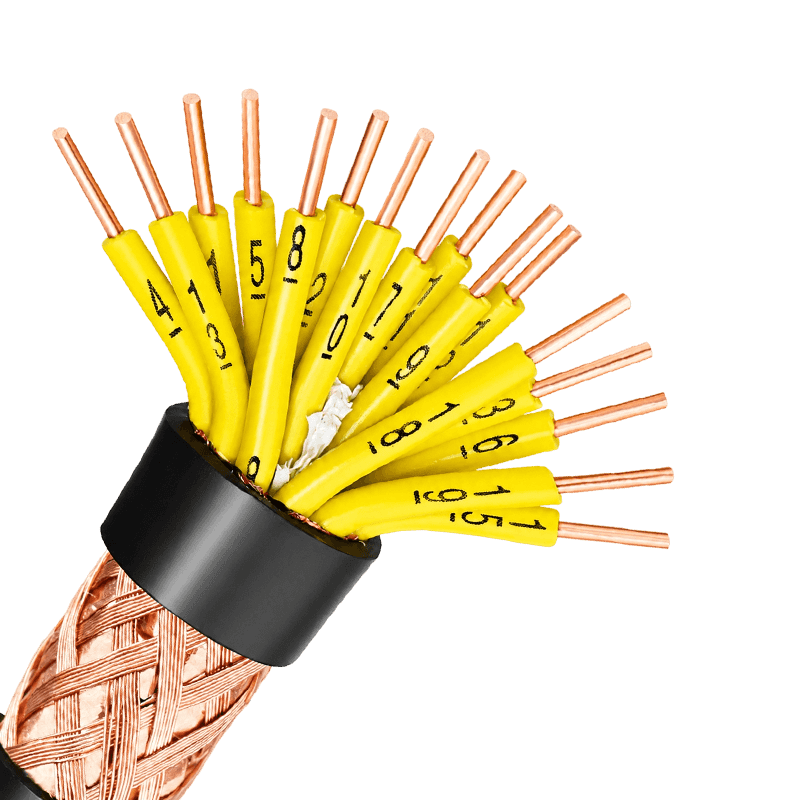

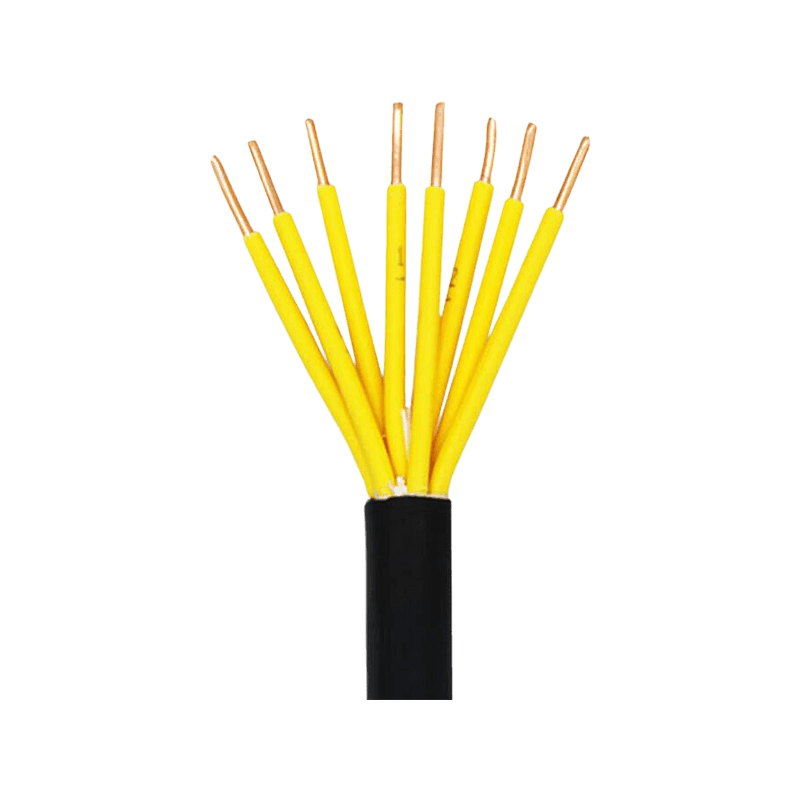

Nombre de conducteurs et section transversale : adaptation du câble de commande multicœur à la conception de votre circuit

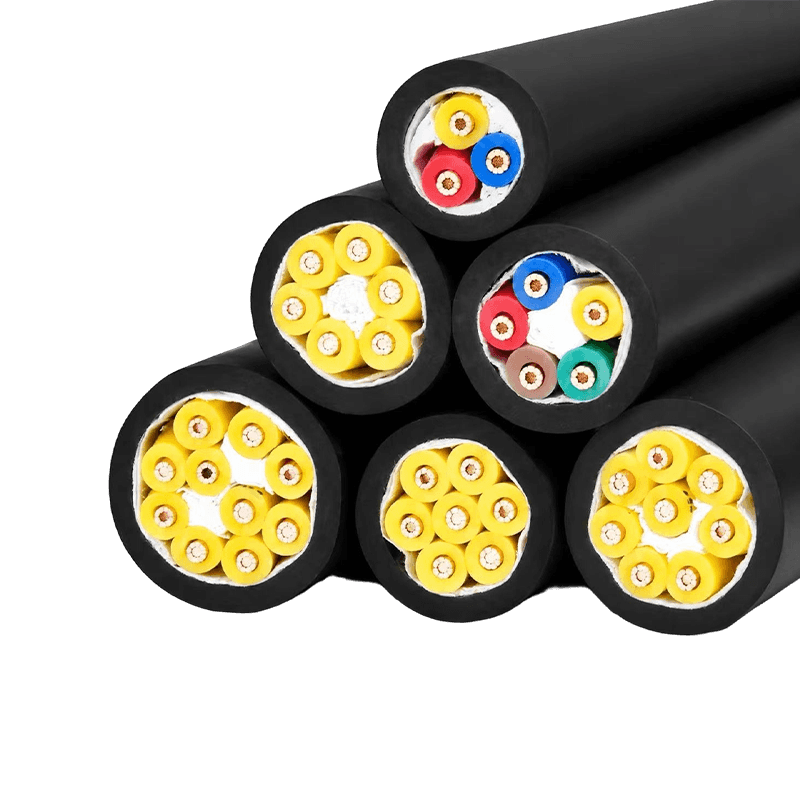

Les câbles de commande multiconducteurs sont spécifiés par deux paramètres principaux : le nombre de conducteurs et la section du conducteur (mm²). Ce ne sont pas des décisions interchangeables : l’une régit la capacité du signal, l’autre régit la capacité de transport de courant et la chute de tension en fonction de la distance.

La sélection du nombre de cœurs doit anticiper les cœurs de rechange — La pratique de l'industrie recommande d'allouer 10 à 20 % de cœurs supplémentaires au-delà des besoins actuels du circuit pour s'adapter aux modifications futures sans tirer à nouveau les câbles. Ceci est particulièrement pertinent dans les constructions de commandes électriques et de panneaux de machines-outils où la mise à niveau est coûteuse.

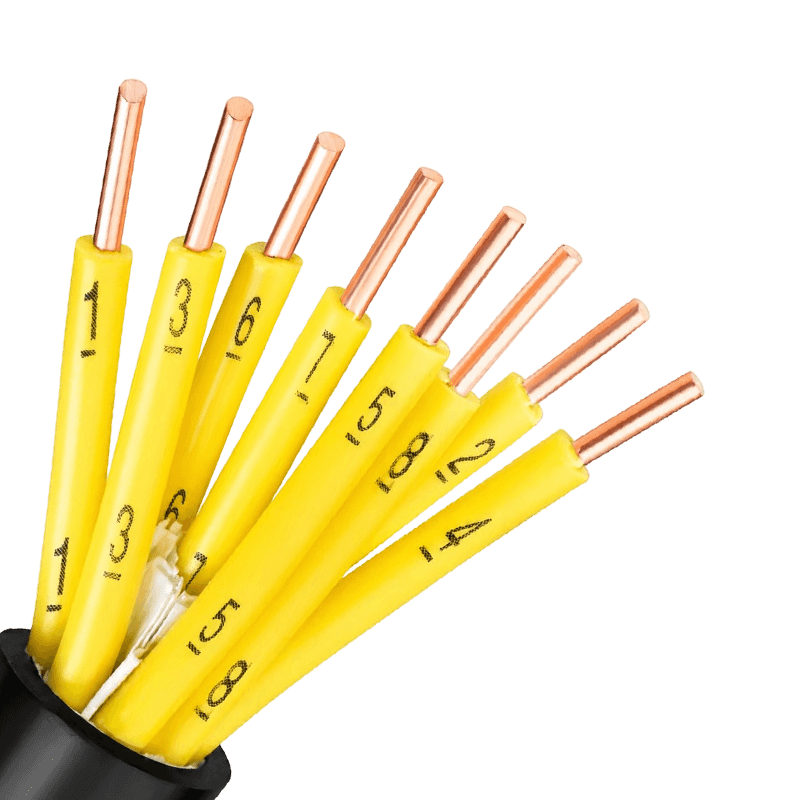

Pour les configurations multiconducteurs denses, l'identification des conducteurs est également importante : la numérotation séquentielle, le codage couleur selon la norme CEI 60445 ou une combinaison réduisent les erreurs de mise en service et simplifient le traçage de la maintenance.

Isolation PVC dans les câbles de commande : où elle fonctionne et où elle a ses limites

Le PVC (polychlorure de vinyle) reste le matériau isolant dominant pour les câbles de commande isolés en plastique en raison de son faible coût, de sa facilité de traitement et de sa large résistance chimique. Cependant, le choix du matériau doit être déterminé par l’environnement d’installation et non seulement par le prix.

Là où l’isolation PVC standard fonctionne bien :

• Installations intérieures avec des températures ambiantes stables (généralement –15°C à 70°C)
• Armoires de commande, chemins de câbles et systèmes de conduits avec exposition limitée aux UV
• Environnements sans contact prolongé avec des huiles, des solvants ou des acides concentrés

Quand envisager des alternatives :

• Sans halogène à faible dégagement de fumée (LSHF/LSZH) des variantes sont requises dans les espaces publics fermés, les tunnels et les environnements ferroviaires où la génération de fumées toxiques lors d'incendies est réglementée
• Ignifuge ou résistant au feu les qualités sont spécifiées pour les circuits de commande des centrales électriques et les systèmes critiques pour la sécurité où l'intégrité continue des circuits pendant un incendie est obligatoire
• L'isolation en polyéthylène réticulé (XLPE) offre une endurance thermique supérieure pour les applications dépassant une température de fonctionnement continue de 70 °C

Notre gamme de production couvre toutes ces catégories d'isolation, ce qui signifie que les prescripteurs peuvent normaliser les relations avec les fournisseurs tout en répondant aux exigences spécifiques des applications dans l'ensemble d'une installation.

Blindage des câbles de commande : quand est-il nécessaire et quel type spécifier

Pas tous câble de commande multiconducteur les circuits nécessitent un blindage, mais une mauvaise identification de ceux qui le font est une source fréquente d'interférences de signal dans les installations industrielles. La décision dépend du type de signal, du cheminement des câbles et de l'environnement électromagnétique de l'installation.

En général, les signaux analogiques (4 à 20 mA, 0 à 10 V) et les sorties de capteur de faible niveau sont les plus vulnérables aux interférences électromagnétiques (EMI). Les signaux de commande numériques sont plus tolérants au bruit, même si un blindage est toujours recommandé lorsque les câbles sont parallèles aux câbles d'alimentation sur de longues distances.

Une règle souvent négligée : la mise à la terre du blindage doit être mise en œuvre à une seule extrémité dans la plupart des circuits de signaux d'instruments pour empêcher les courants de boucle de terre qui introduisent le bruit même que le blindage est censé bloquer. Dans les circuits de commande des centrales électriques et des sous-stations, les pratiques de mise à la terre peuvent différer : suivez toujours le schéma de mise à la terre de l'intégrateur système.

La discipline de routage est tout aussi importante : maintenir une séparation physique entre les faisceaux de câbles de commande et les câbles d'alimentation à courant élevé - idéalement 200 mm ou plus là où les parcours parallèles sont inévitables, réduit les interférences à la source, réduisant ainsi la dépendance au blindage seul.
