Pourquoi les câbles d'alimentation standard échouent dans les applications VFD

Câbles pour variateur de fréquence (VFD) fonctionner dans un environnement électriquement hostile auquel les câbles d’alimentation conventionnels ne sont pas conçus pour survivre. Lorsqu'un VFD convertit le courant alternatif à fréquence fixe en sortie à fréquence variable, il le fait grâce à une commutation rapide d'IGBT (transistors bipolaires à grille isolée) à des fréquences porteuses allant généralement de 2 kHz à 16 kHz. Chaque événement de commutation génère des impulsions de tension à front raide avec des temps de montée aussi courts que 0,1 à 1 microseconde et des tensions de crête pouvant atteindre 2 à 3 fois la tension nominale du bus CC en raison des désadaptations d'impédance des câbles et des phénomènes d'ondes réfléchies. Un câble d'alimentation standard isolé en XLPE ou PVC soumis à cette contrainte répétitive à dV/dt élevé connaîtra une activité de décharge partielle accélérée au sein de l'isolation, conduisant à une panne diélectrique prématurée - souvent en quelques mois plutôt qu'en plusieurs décennies de durée de vie prévue. Câble d'alimentation pour variateur de fréquence avec tension nominale de 6 kV et moins sont spécialement conçus avec des systèmes d'isolation renforcés, des dispositions symétriques de conducteurs de mise à la terre et une construction à faible capacité pour résister à ces contraintes électriques tout au long de leur durée de vie nominale.

Tension d'onde réfléchie et comment la longueur du câble amplifie le problème

L'un des risques les plus sous-estimés dans les installations VFD est l'effet d'onde réfléchie, qui devient de plus en plus grave à mesure que le câble entre le variateur et le moteur s'allonge. Lorsqu'une impulsion de tension en augmentation rapide parcourt le câble et rencontre les bornes du moteur (qui présentent une impédance élevée par rapport à l'impédance de surtension du câble), une partie de l'impulsion est réfléchie vers le variateur. La superposition des ondes incidentes et réfléchies peut produire des tensions de pointe aux bornes du moteur nettement supérieures à la tension de sortie du variateur. Pour un système de variateur de 460 V, les tensions aux bornes dépassant 1 200 V ne sont pas rares sur les longs câbles. La longueur critique du câble à laquelle cet effet devient préjudiciable dépend du temps de montée en commutation du variateur et de la vitesse de propagation du câble. En règle générale, les longueurs de câbles dépassant 50 à 100 mètres avec des entraînements à commutation rapide (temps de montée inférieurs à 0,5 µs) doivent être traitées comme à haut risque sans mesures d'atténuation. Les solutions incluent l'installation de selfs de sortie ou de filtres du/dt au niveau du variateur, l'utilisation de câbles avec une impédance de surtension plus élevée, ou la sélection de câbles d'alimentation du variateur de fréquence avec des conducteurs de terre disposés symétriquement pour réduire l'inadéquation d'impédance caractéristique du câble avec le moteur.

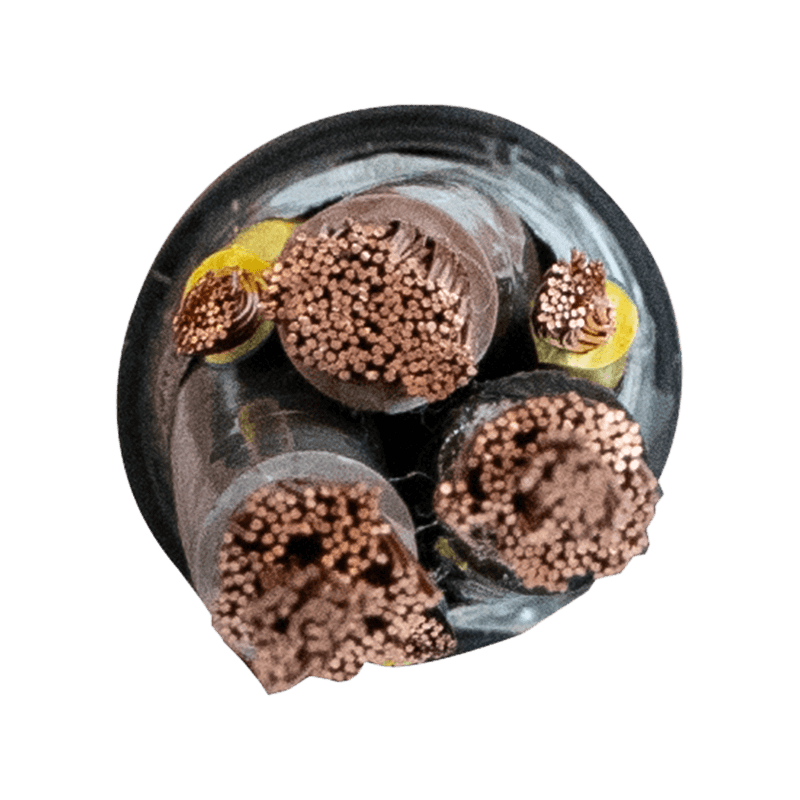

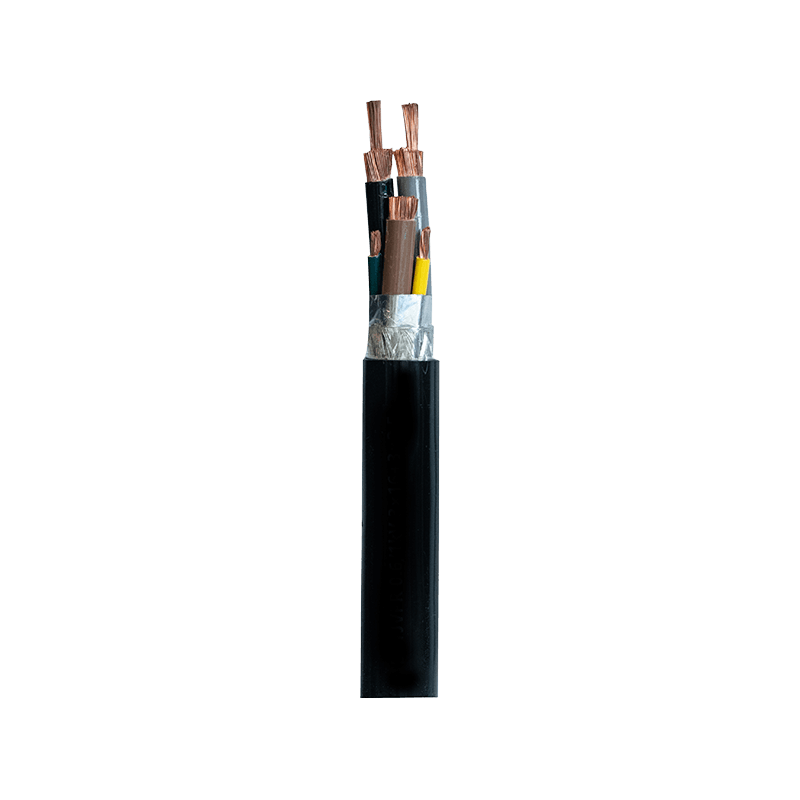

Disposition symétrique des conducteurs de mise à la terre : le noyau structurel de la conception des câbles VFD

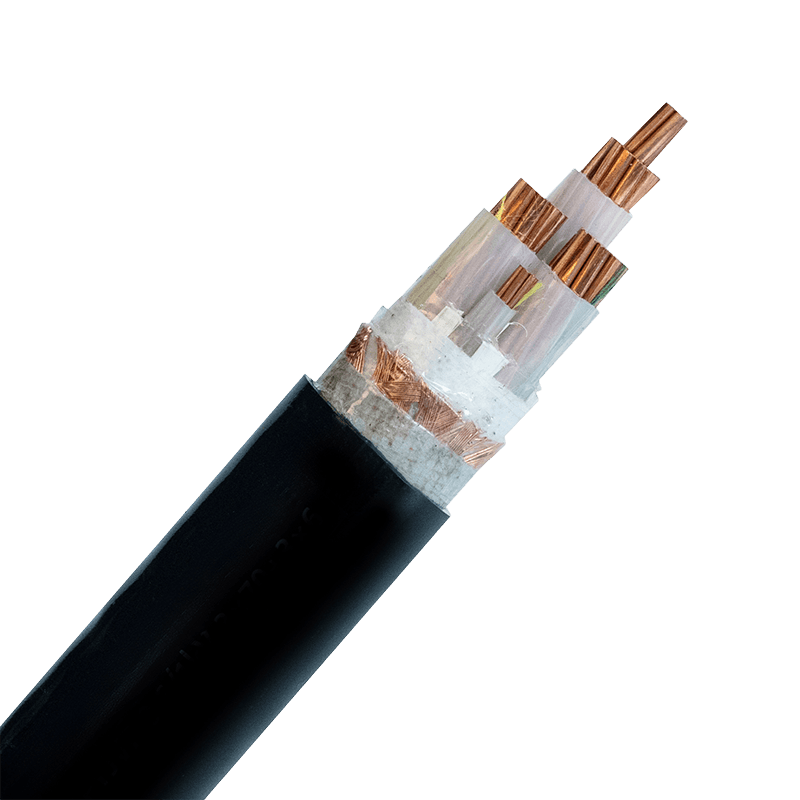

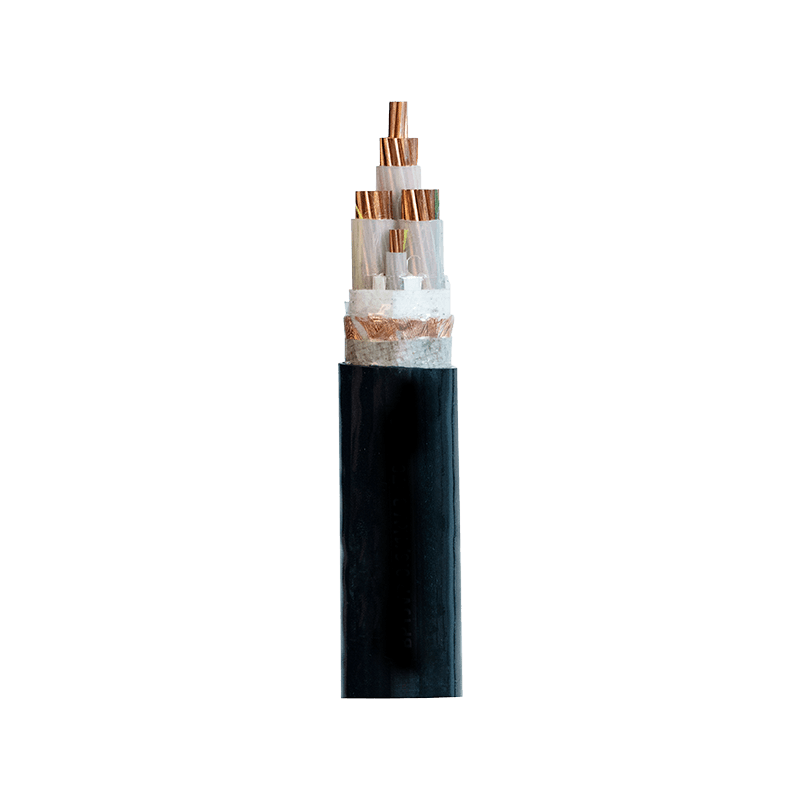

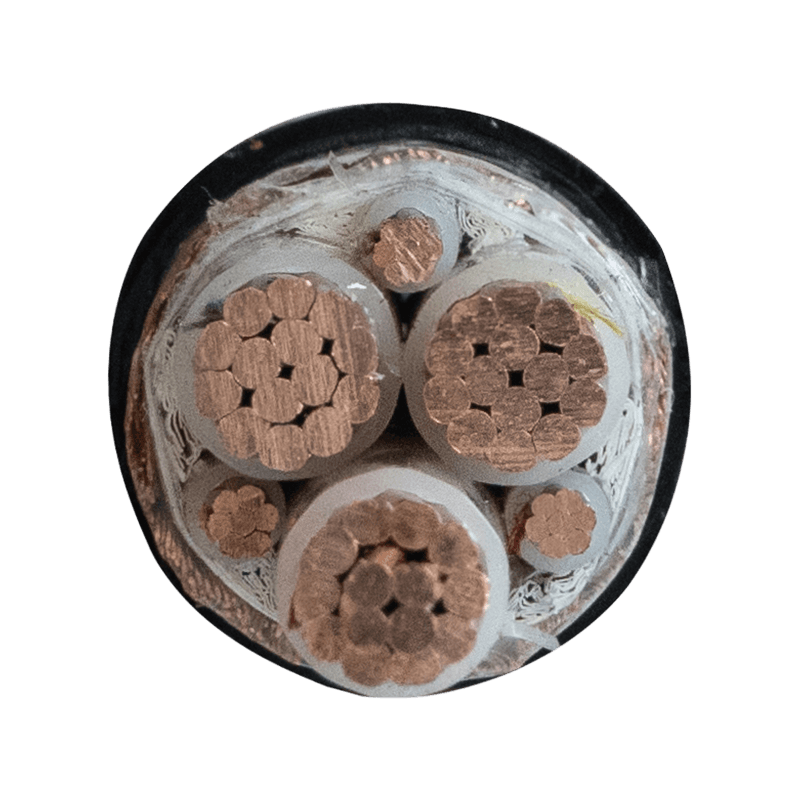

La caractéristique structurelle déterminante d'un câble d'entraînement à fréquence variable (VFD) spécialement conçu - par opposition à un câble de chemin de fer réutilisé ou à un départ moteur standard - est la disposition symétrique de ses conducteurs de mise à la terre. Plutôt qu'un seul fil de terre décalé d'un côté, un véritable câble VFD intègre trois conducteurs de terre placés symétriquement (ou un blindage en ruban de cuivre à couverture complète plus trois conducteurs de terre) entourant les trois conducteurs de phase. Cette géométrie remplit deux fonctions essentielles. Premièrement, il fournit un chemin de retour haute fréquence à faible impédance pour les courants de mode commun générés par l'action de commutation du VFD, les confinant dans le câble plutôt que de leur permettre de circuler à travers le châssis du moteur, les roulements et les structures mécaniques connectées. Deuxièmement, la symétrie garantit que le couplage capacitif de chaque conducteur de phase au blindage global est égal, ce qui réduit le courant net de mode commun injecté dans le système de terre. Chez Zhejiang Huapu Cable Co., Ltd., nos constructions de câbles VFD sont développées avec cette architecture symétrique comme exigence de conception non négociable, validée par notre laboratoire interne avec un équipement de mesure d'impédance haute fréquence.

Tensions nominales d'isolation et performances de décharge partielle à 6 kV et moins

Pour les câbles d'alimentation du variateur de fréquence avec une tension nominale de 6 kV et moins, le système d'isolation doit être évalué non seulement à la fréquence industrielle (50/60 Hz), mais également dans les conditions d'impulsion que le VFD génère réellement. Les normes CEI 60034-17 et CEI 60034-25 concernent l'isolation des enroulements de moteurs alimentés par variateur, et leurs exigences se répercutent directement dans les spécifications d'isolation des câbles. La tension d'induction de décharge partielle (PD) (PDIV) est la mesure clé : la tension à laquelle l'ionisation auto-entretenue commence dans les vides ou les contaminants de l'isolation. Pour les câbles VFD moyenne tension de classe 6 kV, l'isolation est généralement en polyéthylène réticulé (XLPE) avec une épaisseur de paroi conçue pour maintenir la contrainte électrique de fonctionnement bien en dessous du seuil de démarrage PD, même dans des conditions d'impulsion. Les tests de type selon CEI 60502-2 pour les câbles 6 kV incluent la tenue à la tension alternative à 3,5 × U0 pendant 5 minutes et la mesure des décharges partielles à 1,73 × U0, mais les fabricants responsables effectuent également des tests de tension de choc qui simulent les impulsions à montée rapide de la commutation VFD - un test pas toujours requis par la norme de base mais essentiel pour confirmer la fiabilité réelle des applications de variateur.

Compatibilité des selfs en mode commun et ses implications sur la capacité des câbles

De nombreuses installations VFD intègrent des selfs de mode commun (également appelées selfs de mode commun) à la sortie du variateur pour atténuer le bruit de mode commun haute fréquence avant qu'il ne pénètre dans le câble moteur. L'efficacité d'une self de mode commun est directement couplée à la capacité phase-terre du câble : un câble à capacité distribuée élevée contournera partiellement la self à hautes fréquences, réduisant ainsi ses performances d'atténuation. Cela crée une tension de conception : le blindage du câble est nécessaire pour la conformité CEM et l'atténuation du courant de roulement, mais un blindage en ruban de cuivre épais augmente la capacité phase-écran, ce qui dégrade les performances de l'inductance. Les câbles de variateur de fréquence conçus pour être compatibles avec le filtrage en mode commun utilisent généralement un blindage tressé ou trois conducteurs de terre symétriques discrets plutôt qu'un ruban à couverture complète, permettant d'obtenir une efficacité de blindage adéquate tout en maintenant la capacité distribuée à la terre dans la plage de 100 à 300 pF/m. Lors de la spécification d'un câble VFD pour une installation comprenant du matériel de filtrage en mode commun, les données de capacité publiées par le fabricant du câble par unité de longueur doivent être croisées avec les limites de capacité de câble recommandées par le fabricant de la self pour garantir que le système fonctionne comme prévu.

Mécanismes de courant porteur et rôle de la pratique de mise à la terre du blindage des câbles

La défaillance prématurée des roulements de moteur dans les systèmes entraînés par VFD est un problème bien documenté, et la disposition du blindage et de la mise à la terre du câble du variateur de fréquence (VFD) est une variable principale pour déterminer si les courants de roulement causent des dommages. Il existe trois mécanismes distincts de courant porteur, chacun avec des exigences d'atténuation différentes :

• Courants de décharge capacitifs (courants EDM) : Causé par une tension de mode commun s'accumulant sur l'arbre du rotor via une capacité parasite et se déchargeant à travers le film d'huile du roulement. Atténué par des brosses de mise à la terre d'arbre à faible impédance et des blindages de câbles liés aux deux extrémités.
• Courants circulant à haute fréquence : Induit dans les moteurs plus gros (généralement d'une taille de châssis supérieure à 100 kW) par le flux de mode commun dans le châssis du moteur. Exiger des roulements isolés non côté entraînement en plus d'un blindage de câble approprié.
• Courants de terre en mode commun : Traversez le châssis du moteur jusqu'à la terre via le chemin d'impédance le plus bas disponible. Une terminaison de blindage à faible impédance à 360° aux extrémités du variateur et du moteur (obtenue avec des presse-étoupes CEM appropriés plutôt que des connexions en queue de cochon) est essentielle pour maintenir ces courants confinés au blindage du câble plutôt qu'aux structures du moteur.

La méthode de terminaison du blindage du câble est tout aussi importante que la couverture et la conductivité du blindage. Une connexion à la terre en queue de cochon – où le blindage est replié et torsadé en un fil – introduit une inductance importante aux hautes fréquences, annulant ainsi l'efficacité du blindage au-dessus de quelques centaines de kilohertz. Les presse-étoupes CEM qui établissent un contact circonférentiel avec la tresse ou le ruban de blindage constituent la méthode de terminaison correcte pour les installations de câbles VFD où l'atténuation du courant de roulement est une priorité.

Comparaison des types de construction de câbles VFD par aptitude à l'application

Tous les câbles du variateur de fréquence ne sont pas construits de la même manière, et la bonne construction dépend des paramètres spécifiques de l'application, notamment la classe de tension, la longueur du câble, l'environnement d'installation et les exigences CEM. Le tableau suivant présente les principaux types de construction et leurs cas d'utilisation appropriés :

Déclassement thermique dans les câbles alimentés par VFD : pourquoi les tableaux d'intensité admissible standard ne s'appliquent pas directement

Les tableaux standard d'intensité admissible des câbles, tels que publiés dans la norme CEI 60364-5-52 ou NEC 310, sont calculés pour un courant sinusoïdal à 50 ou 60 Hz. Le courant de sortie du variateur de fréquence contient un contenu harmonique important — en particulier les harmoniques d'ordre impair (5e, 7e, 11e, 13e) plus l'ondulation de commutation haute fréquence — qui augmente le courant efficace du câble pour le même courant de charge à fréquence fondamentale et génère des pertes supplémentaires dues à l'effet de peau et à l'effet de proximité. Aux fréquences porteuses VFD de 4 à 8 kHz, la profondeur de peau dans un conducteur en cuivre n'est que de 0,7 à 1,0 mm, ce qui signifie que dans les conducteurs de plus grande section (50 mm² et plus), seule la région annulaire externe du conducteur transporte efficacement le courant haute fréquence. Cette augmentation de la résistance CA aux hautes fréquences peut ajouter 5 à 20 % aux pertes effectives du conducteur par rapport au fonctionnement en CC ou à la fréquence industrielle, nécessitant un déclassement correspondant de la capacité de courant continu du câble. Pour les câbles d'alimentation des variateurs de fréquence avec une tension nominale de 6 kV et moins fonctionnant à l'extrémité supérieure de leur courant nominal, consulter les courbes de déclassement des harmoniques du fabricant de câbles — plutôt que d'appliquer des tableaux d'installation standard — est l'approche techniquement correcte pour garantir que le câble fonctionne dans ses limites de conception thermique.

Exigences de conformité CEM pour les installations VFD et rôle du câble pour y répondre

Dans les installations industrielles et commerciales, les systèmes VFD sont soumis aux réglementations de compatibilité électromagnétique (CEM) qui limitent les émissions conduites et rayonnées que le système d'entraînement peut injecter dans le réseau électrique et dans l'environnement. En Europe, la norme CEI 61800-3 définit les limites d'émission et d'immunité applicables aux systèmes de variateurs de vitesse, avec différentes catégories selon que l'installation se situe dans un premier environnement (réseau public basse tension) ou dans un deuxième environnement (industriel). Le câble du variateur de fréquence (VFD) entre la sortie du variateur et le moteur est un élément essentiel pour assurer la conformité, car il constitue le conducteur principal des courants de mode commun haute fréquence qui, autrement, rayonneraient ou seraient renvoyés vers l'alimentation. Un câble VFD correctement blindé avec des terminaisons blindées à 360° aux deux extrémités, combiné à un boîtier de variateur et un filtre d'entrée certifiés CEM, peut réduire les émissions conduites de 20 à 40 dB par rapport à une installation de câble non blindé. Les rapports de tests CEM tiers sur l'ensemble du système variateur-câble-moteur constituent la base la plus fiable pour prédire la conformité, car les résultats simulés ou calculés sous-estiment souvent la contribution du routage des câbles et de la qualité des terminaisons. Bénéficiant de la certification ISO 9001 et de notre laboratoire de tests interne complet, Zhejiang Huapu Cable Co., Ltd. fournit des données de test d'efficacité du blindage pour notre gamme de câbles VFD afin de prendre en charge la documentation CEM au niveau du système des clients.

Pratiques d'installation qui déterminent si un câble VFD fonctionne comme spécifié

Même un câble d'alimentation pour variateur de fréquence correctement spécifié ne fonctionnera pas correctement si les pratiques d'installation compromettent son objectif de conception. Plusieurs facteurs d'installation sur site ont un impact considérable sur les performances du système de câbles VFD :

• Séparation des câbles de signal et de commande : Les câbles de sortie du VFD doivent être acheminés dans des conduits ou des chemins de câbles dédiés, physiquement séparés des câbles de signaux basse tension d'au moins 200 à 300 mm. Lorsque les croisements sont inévitables, ils doivent être réalisés à des angles de 90° pour minimiser le couplage capacitif.
• Minimiser la longueur du câble : Chaque mètre de câble inutile entre le variateur et le moteur augmente l'amplitude de l'onde réfléchie aux bornes du moteur et l'amplitude totale du courant de mode commun. L'emplacement du variateur doit être optimisé pendant la phase de conception afin de minimiser les passages de câbles, en particulier pour les systèmes VFD moyenne tension 6 kV où le coût du câble et les conséquences de la surtension des ondes réfléchies sont tous deux considérablement plus élevés.
• Continuité du blindage à travers les boîtes de jonction : Si une boîte de jonction est inévitable à mi-parcours, le blindage du câble doit être prolongé à travers celle-ci avec une connexion collée à 360°, non interrompue et reconnectée via un bornier. Toute rupture de continuité du blindage crée un point à haute impédance pour les courants haute fréquence qui rayonneront à partir du point de rupture.
• Conformité du rayon de courbure : Les câbles VFD dotés d'un blindage et d'une armure lourds ont spécifié des rayons de courbure minimaux qui, s'ils ne sont pas respectés lors de l'installation, peuvent endommager la continuité du blindage ou créer des points de contrainte d'isolation localisés. Pour les câbles VFD blindés et armés de 6 kV, des rayons de courbure minimum de 12 à 15 fois le diamètre total du câble sont typiques ; ceux-ci doivent être confirmés à partir de la fiche technique du fabricant avant l'installation dans des espaces confinés ou des chemins de câbles avec des coudes serrés.
• Mise à la terre aux deux extrémités par rapport à la mise à la terre en un seul point : Les câbles VFD doivent être mis à la terre à la fois au niveau du boîtier du variateur et du châssis du moteur, contrairement aux câbles de signaux, qui sont souvent mis à la terre à une seule extrémité pour éviter les boucles de terre. Les courants de mode commun haute fréquence que le blindage doit véhiculer nécessitent un chemin de retour aux deux extrémités ; la mise à la terre à une extrémité laisse le blindage efficace uniquement pour le blindage électrostatique basse fréquence, et non pour la gestion du bruit HF qu'exigent les applications VFD.

En tant qu'entreprise nationale de haute technologie certifiée OHSAS 18001 et ISO 14001, Zhejiang Huapu Cable Co., Ltd. soutient ses clients non seulement avec des produits de câbles à entraînement à fréquence variable conformes, mais aussi avec des conseils en matière d'ingénierie d'application pour garantir que les pratiques d'installation préservent les performances pour lesquelles nos câbles sont conçus.
