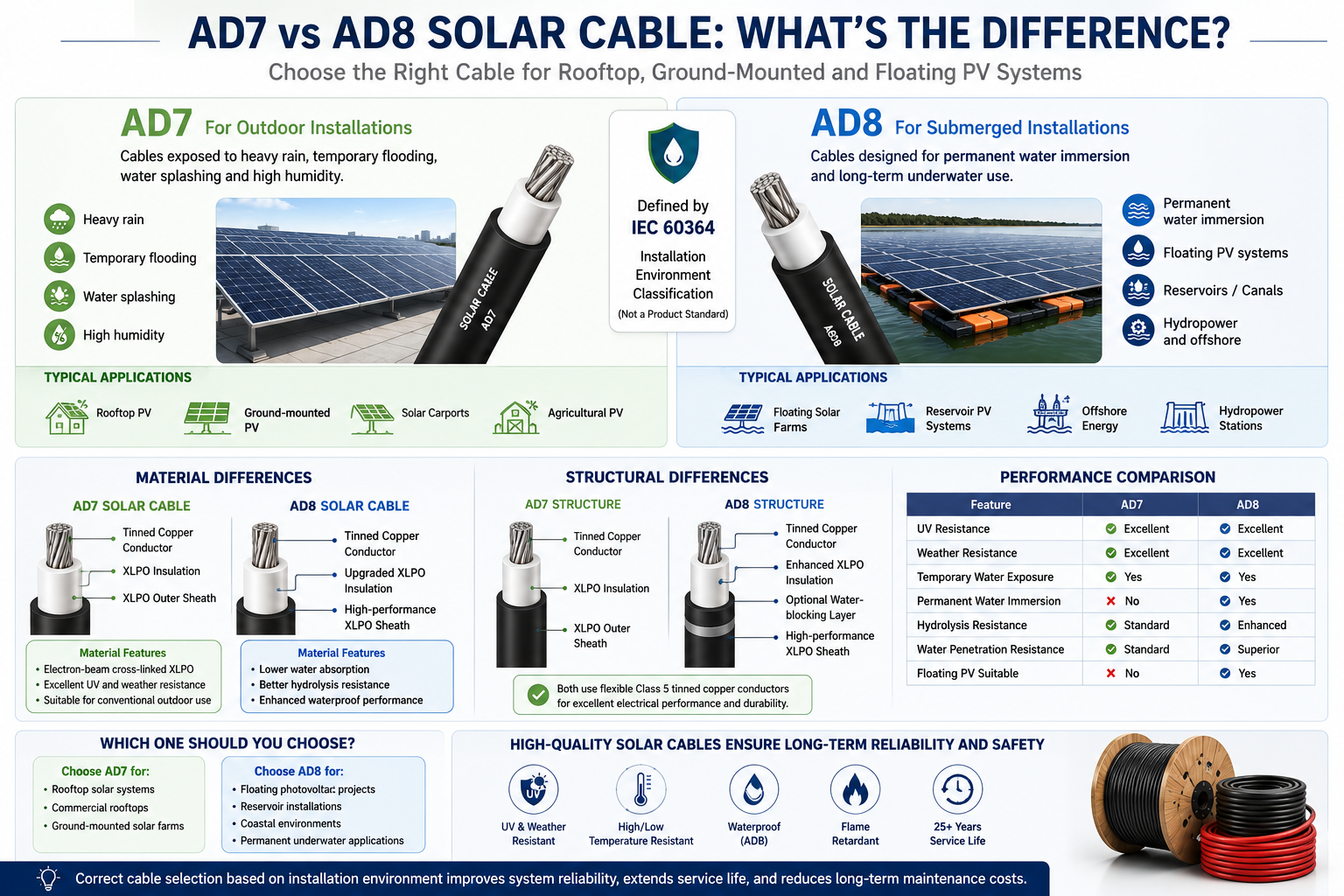

Introduction Alors que l'industrie photovoltaïque (PV) mondiale continue de se développer, les performances des câbles solaires jouent un rôle essentiel pour garantir la sécurité, la fiabilité et les performances à long terme des systèmes d'énergie solaire. Les câbles photovoltaïques modernes devraient fonctionner pendant plus de 25 ans s’ils sont continuellement exposés à : Rayonnement UV Forte pluie Fluctuations de température Contrainte mécanique Conditions météorologiques extérieures Ces dernières années, AD7 et AD8 sont devenus des termes courants sur le marché solaire européen, en particulier pour les projets photovoltaïques flottants (FPV), photovoltaïques agricoles et solaires côtiers. Mais que signifient réellement ces notes ? S'agit-il de normes de câbles ou simplement de classifications d'installation ? Ce guide explique les différences entre AD7 et AD8 du point de vue des matériaux, de la construction des câbles, des performances d'étanchéité et des applications typiques. AD7 vs AD8 en un coup d'œil AD7 et AD8 sont classifications de l'environnement d'installation définies par la norme CEI 60364 , pas les normes de certification des produits. La principale différence réside dans le niveau d’exposition à l’eau. AD7 AD8 Forte pluie Immersion permanente dans l'eau Inondations temporaires Systèmes photovoltaïques flottants Éclaboussures d'eau Installations de réservoirs Humidité élevée Environnements sous-marins Qu’est-ce qu’AD7 ? AD7 est destiné aux environnements extérieurs où les câbles sont fréquemment exposés à l'humidité mais sont pas immergé en permanence . Applications typiques Systèmes solaires sur toit Installations photovoltaïques au sol Abri de voiture solaire Projets photovoltaïques agricoles Conditions environnementales Forte pluie Inondations temporaires Éclaboussures d'eau Humidité élevée Une installation AD7 correctement conçue peut résister à une exposition extérieure à long terme mais n’est pas destinée à un fonctionnement sous-marin continu. Qu’est-ce qu’AD8 ? L'AD8 est conçu pour les environnements beaucoup plus difficiles où les câbles peuvent rester en contact avec l'eau pendant de longues périodes. Applications typiques Systèmes photovoltaïques flottants (FPV) Fermes solaires à réservoir Projets d'énergies renouvelables offshore Canaux d'irrigation Centrales hydroélectriques Contrairement à l'AD7, les installations AD8 nécessitent des câbles qui maintiennent leurs performances électriques même après une exposition prolongée à l'eau. Pourquoi les câbles solaires standards ne peuvent pas toujours répondre aux exigences AD8 De nombreux câbles photovoltaïques standards sont conformes aux normes internationalement reconnues telles que : EN 50618 CEI 62930 Certification photovoltaïque TÜV Ces câbles offrent déjà d'excellents : Résistance aux UV Résistance aux intempéries Résistance à l'ozone Ignifuge Performances à haute température Toutefois, le respect de ces normes ne ne garantit pas automatiquement les performances sous-marines à long terme . L'immersion continue introduit des défis supplémentaires, notamment : Pénétration de l'eau dans les matériaux polymères Vieillissement accéléré de l’isolation Rigidité diélectrique réduite Corrosion des composants métalliques Dégradation mécanique Pour cette raison, les applications AD8 nécessitent une ingénierie supplémentaire au-delà des conceptions de câbles PV conventionnelles. Différences matérielles Câble solaire AD7 La plupart des câbles solaires AD7 utilisent une isolation XLPO réticulée par faisceau d'électrons. Les principales caractéristiques comprennent : Excellente résistance aux UV Résistance aux hautes températures Bonne flexibilité Longue durée de vie en extérieur Ces matériaux fonctionnent bien dans les installations solaires extérieures conventionnelles. Câble solaire AD8 Par rapport à l'AD7, les câbles AD8 intègrent généralement des formulations de matériaux améliorées, notamment : Absorption d'eau inférieure Résistance améliorée à l’hydrolyse Performance améliorée de blocage de l’eau Composés XLPO réticulés à plus haute densité Ces améliorations aident à prévenir la pénétration de l’humidité à long terme et à maintenir la fiabilité électrique. Comparaison des matériaux de gaine La gaine extérieure constitue la principale couche de protection environnementale du câble. Gaine AD7 Gaine AD8 Résistant aux UV Perméabilité à l'eau plus faible Résistant aux intempéries Résistance améliorée à l’hydrolyse Résistant à l'abrasion Résistance chimique améliorée Résistant à l'ozone Meilleure résistance aux microbes et aux algues La formulation améliorée de la gaine est l'une des principales raisons pour lesquelles les câbles AD8 fonctionnent mieux dans les environnements immergés. Différences structurelles Bien que les câbles AD7 et AD8 semblent souvent similaires à l'extérieur, leur construction interne peut différer considérablement. Construction typique de l'AD7 Conducteur en cuivre étamé classe 5 Isolation XLPO Gaine extérieure XLPO Cette structure offre une excellente flexibilité et résistance aux intempéries. Construction typique de l'AD8 Conducteur en cuivre étamé classe 5 Isolation XLPO améliorée Couche de blocage d'eau en option Gaine extérieure XLPO haute performance Structure d'étanchéité améliorée Ces améliorations de conception réduisent la pénétration de l’eau et améliorent la durabilité à long terme. Tests de performances d'étanchéité Les câbles photovoltaïques standards subissent généralement : Tests de résistance d'isolation Tests haute tension Vieillissement UV Résistance aux intempéries testing Cyclisme thermique Les applications AD8 nécessitent souvent des tests supplémentaires, tels que : Immersion dans l'eau à long terme Test de pénétration de l'eau Test d'eau sous pression Vieillissement accéléré après immersion Vérification des performances électriques après immersion Selon les exigences du projet, ces évaluations peuvent durer plusieurs mois. Comparaison des performances Propriété AD7 AD8 Résistance aux UV Excellent Excellent Résistance aux intempéries Excellent Excellent Exposition temporaire à l'eau Oui Oui Immersion permanente dans l'eau Nonn Oui Résistance à l'hydrolyse Norme Amélioré Résistance à la pénétration de l'eau Norme Supérieure Convient au PV flottant Nonn Oui Quel câble choisir ? AD7 est recommandé pour : Systèmes photovoltaïques résidentiels sur les toits Projets de toiture commerciale Fermes solaires au sol Installations photovoltaïques industrielles AD8 est recommandé pour : Fermes solaires flottantes Projets photovoltaïques de réservoir Milieux côtiers Installations sous-marines permanentes La sélection de l'AD8 pour les systèmes de toiture standard augmente généralement les coûts du projet sans apporter de valeur supplémentaire significative. Perspectives d'avenir Les centrales photovoltaïques flottantes devraient connaître une croissance rapide au cours de la prochaine décennie en raison de : Utilisation plus efficace des terres Évaporation de l'eau réduite Efficacité améliorée des modules solaires grâce au refroidissement naturel Meilleure intégration avec les infrastructures hydroélectriques À mesure que le photovoltaïque flottant continue de se développer, la demande de câbles solaires étanches hautes performances et de matériaux d'isolation avancés augmentera également. Conclusion La différence entre AD7 et AD8 s’étend bien au-delà des performances d’étanchéité. Bien que les deux conviennent aux installations photovoltaïques extérieures, les systèmes de câbles AD8 sont spécialement conçus pour une immersion permanente dans l'eau grâce à des matériaux améliorés, une construction de câble optimisée et des tests d'étanchéité plus exigeants. Pour les systèmes photovoltaïques conventionnels sur toit et au sol, les câbles solaires certifiés EN 50618 ou IEC 62930 restent la solution privilégiée. Cependant, pour les projets photovoltaïques flottants et autres environnements immergés, les solutions de câbles classées AD8 offrent la fiabilité à long terme requise pour des décennies de fonctionnement sûr. La sélection du câble approprié en fonction de l'environnement d'installation est essentielle pour maximiser la fiabilité du système, prolonger la durée de vie et réduire les coûts de maintenance.

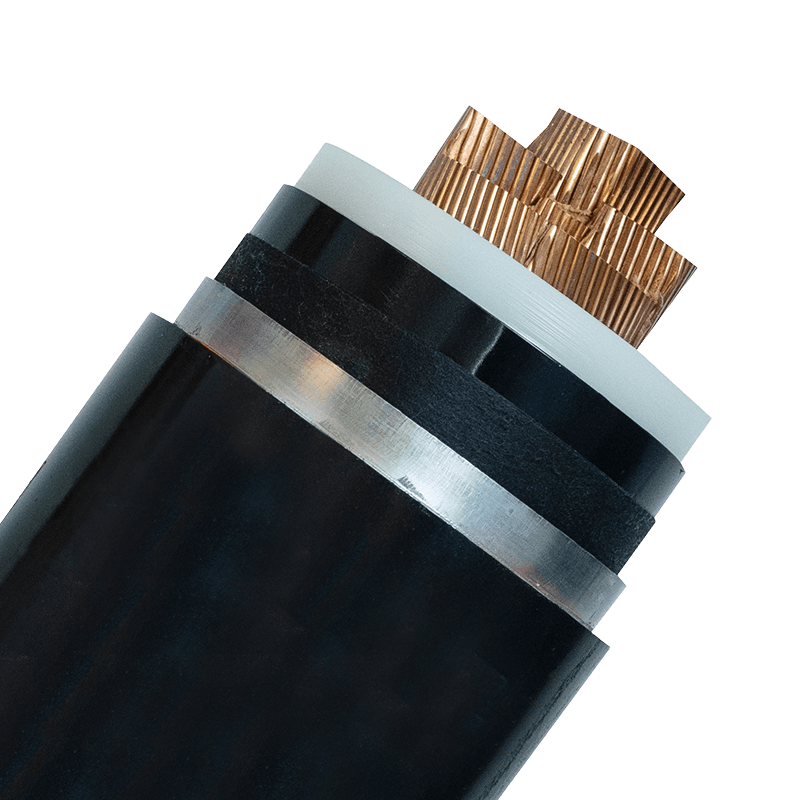

Qu'est-ce qui définit un Câble d'alimentation haute tension ? Un seul tracé de câble à haute tension peut transporter plus de 1 000 MW d’électricité, soit suffisamment pour alimenter une ville de taille moyenne. Dans la classification technique, les câbles haute tension fonctionnent à des tensions nominales supérieures à 33 kV (IEC 60183) ou 69 kV (IEEE). Ces câbles relient les centrales de production aux sous-stations, aux centres de distribution urbains et aux grands sites industriels où les alternatives à basse tension ne peuvent pas gérer la charge. Au-dessus de 150 kV, la désignation passe à très haute tension (EHV), et au-delà de 345 kV, à ultra haute tension (UHV). Quelle que soit la classe, tous câbles d'alimentation haute tension partagent une exigence commune : ils doivent gérer des contraintes électriques extrêmes, des dilatations thermiques et des risques environnementaux pendant des décennies sans défaillance. Câble d'alimentation haute tensions Manufacturers, Suppliers, Factory En tant que fabricant chinois de câbles d'alimentation haute tension, fournisseurs et usine de câbles d'alimentation haute tension, Huapu propose à la vente des câbles d'alimentation isolés XLPE personnalisés 38/66 kV-290/500 kV. Voir le produit → Composants de base et science des matériaux La construction moderne des câbles HT suit une structure en couches réglementée. Le conducteur est généralement en aluminium ou en cuivre, choisi pour son intensité admissible et sa flexibilité mécanique. La taille des conducteurs varie de 300 mm² à plus de 2 500 mm² pour les circuits de transmission. Immédiatement au-dessus du conducteur se trouve un écran semi-conducteur qui répartit uniformément le champ électrique, empêchant ainsi les décharges partielles. La couche isolante est l’élément le plus critique. Le polyéthylène réticulé (XLPE) a largement remplacé le papier imprégné d'huile traditionnel en raison de sa température de fonctionnement plus élevée (90 °C en continu, 130 °C en surcharge) et de ses pertes diélectriques plus faibles. Pour des conditions particulières telles que les câbles sous-marins, le caoutchouc éthylène-propylène (REP) offre une flexibilité et une résistance accrues à l'eau. Un écran isolant semi-conducteur et un écran métallique (fils de cuivre ou ruban) forment un écran mis à la terre pour contenir le champ électrique à l'intérieur du câble. Les couches externes assurent une protection mécanique : une couche d'assise, une armure métallique (fil d'acier ou ruban pour les applications enterrées) et une gaine en polymère extrudé, souvent en PVC, en polyéthylène ou en composés ignifuges. Dans les installations critiques au feu, les conceptions à isolation minérale ou les gaines spéciales ajoutent une résistance passive au feu. Comparaison des types d'isolation pour les câbles HT Isolation Température continue maximale Constante diélectrique Application typique XLPE 90 °C 2.3 Transport terrestre, 33-500 kV EPR 90 °C 2,8-3,5 Installations sous-marines et flexibles PILC (papier isolé recouvert de plomb) 85 °C 3.5 Systèmes existants, distribution urbaine Le XLPE représente plus de 80 % des nouvelles installations de câbles HT dans le monde , grâce à une maintenance réduite et à de meilleures performances thermiques. Comment sélectionner le bon câble HT Les spécifications commencent par la tension du système et les niveaux de défaut, mais les performances réelles dépendent de l'adaptation du câble à son environnement d'installation. Commencez par déterminer la tension nominale requise (U0/U) — pour un système de 132 kV, U0/U typique est de 76/132 kV. Ensuite, calculez le courant admissible continu en fonction de la résistivité thermique du sol (pour les câbles enterrés) ou de la température ambiante et du rayonnement solaire (pour les frais généraux). Des normes comme la CEI 60287 fournissent le cadre de calcul. Facteurs qui influencent directement le choix du câble : Résistance aux courts-circuits : Le câble doit résister au courant de défaut maximum pendant 1 à 3 secondes sans dépasser sa limite thermique. Méthode d'installation : Directement enterrés, dans des conduits, dans l'air ou immergés, chacun affecte les besoins en matière de dissipation thermique et de protection mécanique. Risques environnementaux : Les produits chimiques, l’exposition aux UV, les attaques de rongeurs et les vibrations dans les installations industrielles nécessitent un revêtement spécialisé. Pour les zones riches en hydrocarbures, câbles haute température ignifuges peut être nécessaire à côté du circuit HT. Fabricants de câbles ignifuges résistants aux hautes températures CEI 60331 Huapu est un fabricant de câbles ignifuges CEI 60331, l'usine chinoise de câbles résistants aux hautes températures propose un centre de données en gros de câbles résistants au feu. Voir le produit → Rayon de courbure : Lors de l'installation, le rayon de courbure minimum (généralement 15 à 20 fois le diamètre du câble) doit être respecté pour éviter d'endommager l'isolation. Comparaison des câbles HT avec câbles d'alimentation moyenne tension , les premiers exigent une isolation plus épaisse, des écrans plus robustes et des tests rigoureux de décharge partielle selon la norme CEI 60840 (jusqu'à 150 kV) ou CEI 62067 (au-dessus de 150 kV). Fabricants, fournisseurs, usine de câbles d'alimentation moyenne tension En tant que fabricants chinois de câbles d'alimentation moyenne tension, fournisseurs et usines de câbles d'alimentation moyenne tension, Huapu propose à la vente un câble d'alimentation isolé en polyéthylène réticulé XLPE personnalisé de 3,6/6 kV-26/35 kV. Voir le produit → Meilleures pratiques d'installation La pose de câbles haute tension est une opération de précision. La profondeur de la tranchée, le matériau du lit de pose et la tension de traction doivent être contrôlés pour éviter les contraintes mécaniques. Un câble unipolaire typique de 132 kV pesant 15 kg/m peut exercer une force de traction supérieure à 20 kN, dépassant les limites de sécurité s'il n'est pas surveillé. L'utilisation d'enrouleurs de câble, d'anneaux de traction corrects et d'émerillons n'est pas négociable. Règles d'installation clés : Tension de traction : Pour les conducteurs en cuivre, limiter la force de traction à 50 N/mm² de section du conducteur ; pour l'aluminium, 30 N/mm². Pression sur les flancs : Dans les virages, la pression d'appui sur les flancs doit rester inférieure à 5 000 N/m pour la plupart des constructions. Rayon de courbure : Maintenez un rayon d'au moins 15D pour les câbles unipolaires et 20D pour les câbles tripolaires (où D est le diamètre extérieur du câble). Espacement des joints et des terminaisons : Placez les joints à l'écart des zones de circulation et à des intervalles dépassant généralement 500 m pour minimiser le risque de panne. Après l'installation, des tests d'intégrité de la gaine et des tests haute tension CC ou VLF vérifient l'état de l'isolation avant la mise sous tension. L’omission des mesures de décharge partielle après l’installation est l’une des principales causes de défaillance précoce des câbles. Protocoles de test et de mise en service Chaque système de câbles HT est soumis à une séquence de tests pour confirmer la conformité aux normes CEI 60840, 62067 ou à leurs équivalents régionaux comme IEEE 48. Les tests de routine en usine pour chaque bobine incluent la résistance du conducteur, le niveau de décharge partielle (PD) à 1,25 U0 et l'épaisseur de l'isolation. Le seuil d'acceptation PD pour les nouveaux câbles XLPE est rarement supérieur à 5 PC à 1,25 fois la tension nominale. Méthodes de tests sur site : Tests à très basse fréquence (VLF) : Applique une tension sinusoïdale de 0,1 Hz, généralement 3 U0 pendant 15 à 60 minutes, pour détecter les défauts d'isolation sans endommager le câble. Cartographie des décharges partielles : La réflectométrie dans le domaine temporel identifie les emplacements des défauts avec une précision au niveau du compteur. Test d'intégrité de la gaine : Une tension continue de 5 à 10 kV assure la continuité de la gaine extérieure et de l'écran métallique. Niveaux de tension de test typiques pour le câble XLPE 132 kV Type d'essai Tension (kV) Durée Test PD en usine (U0=76 kV) 1,25 × 76 = 95 Continu Test sur site VLF 3 × 76 = 228 15 à 60 minutes Test de gaine (DC) 10 1 à 5 minutes Un rapport de mise en service bien documenté accélère le traitement des garanties et les approbations d'assurance. La voie à suivre : tendances du transport HT Le courant continu haute tension (HVDC) remodèle le transfert d'énergie sur longue distance, avec des câbles XLPE extrudés fonctionnant désormais à ±525 kV. Les centres de données et les parcs éoliens offshore stimulent la demande de câbles compacts à haute intensité avec surveillance intégrée par fibre optique. Une autre pratique émergente est l’adoption de vestes écologiques et sans halogène sans compromettre les performances au feu. Parallèlement, les exigences des réseaux intelligents poussent à la détection distribuée de la température (DTS) et à l'évaluation dynamique des lignes en temps réel, permettant aux opérateurs de maximiser l'utilisation des actifs tout en évitant les surcharges thermiques. Quelle que soit la technologie, la sélection du bon câble d'alimentation haute tension et le respect de normes rigoureuses d'installation et de test restent la base d'un réseau résilient. .article-section{margin-bottom:40px}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px}.article-section p{font-size:16px;margin-bottom:12px}.article-section ul,.article-section ol{margin-bottom:12px}.article-section ul{list-style-type:disc!important;list-style-position:inside!important}.article-section ol{list-style-type:decimal!important;list-style-position:inside!important;padding-left:0}.article-section li{list-style:inherit!important;font-size:16px;margin-bottom:5px}.article-table{display:table;text-align:center;border-collapse:collapse;width:100%;font-size:16px;margin-bottom:15px}.article-table thead{display:table-header-group}.article-table tbody{display:table-row-group}.article-table tr{display:table-row}.article-table th{display:table-cell;font-weight:bold;border:1px solid #ccc;padding:8px}.article-table td{display:table-cell;border:1px solid #ccc;padding:8px}.article-image{margin:24px 0;text-align:center}.article-image img{max-width:100%;height:auto;display:block;margin:0 auto} .internal-link{color:#2563eb;font-weight:bold;text-decoration:underline} .product-card{margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal} .pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center} .pc-img{width:160px;min-width:160px;height:120px;object-fit:cover;flex-shrink:0;display:block} .pc-img-placeholder{background:#f3f4f6} .pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;justify-content:space-between} .pc-title{font-size:15px;font-weight:600;color:#111;margin:0 0 6px} .pc-desc{font-size:13px;color:#6b7280;margin:0 0 8px;overflow:hidden;display:-webkit-box;-webkit-line-clamp:2;-webkit-box-orient:vertical} .pc-cta{font-size:13px;font-weight:600;margin-top:auto} .pc-inner:hover .pc-title{text-decoration:underline}

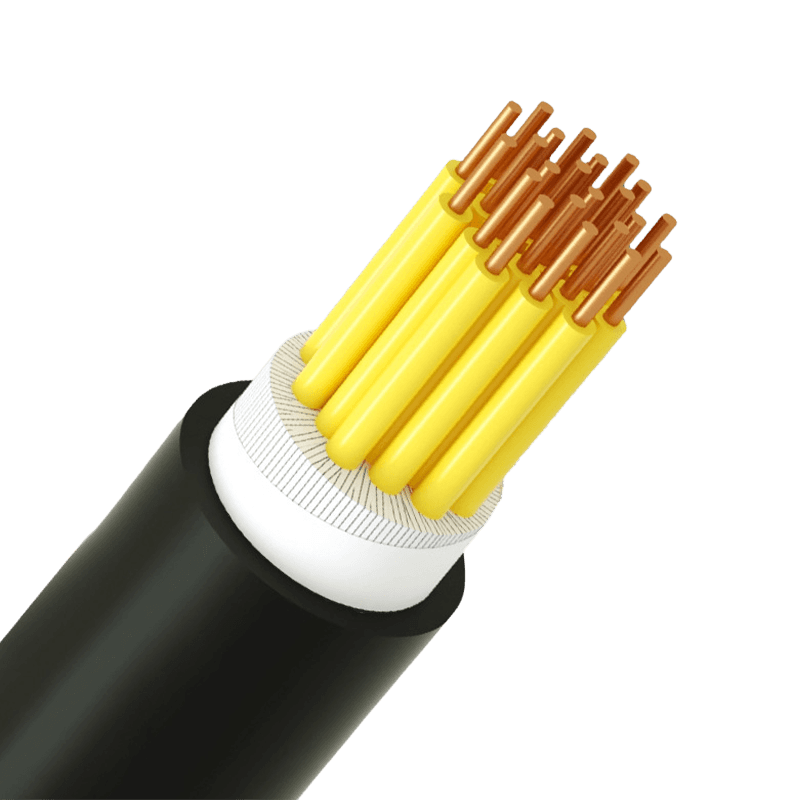

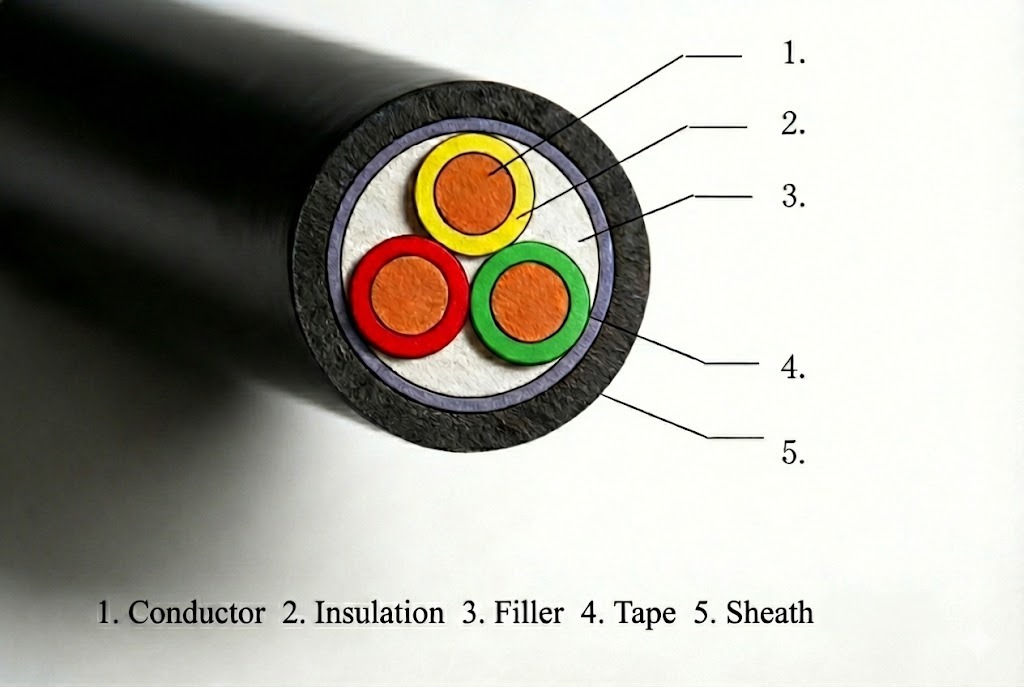

La base d’une transmission fiable du signal Dans les installations automatisées modernes, un câble de commande fiable n'est pas une marchandise mais un composant essentiel qui protège l'intégrité de chaque signal entre les contrôleurs, les capteurs et les actionneurs. Multiconducteur isolé en plastique câbles de commande se sont imposés comme l'épine dorsale du câblage industriel en offrant un équilibre optimal entre flexibilité mécanique, isolation électrique et stabilité à long terme. La réponse directe pour obtenir une disponibilité constante du système réside dans la sélection d'un câble dont le matériau d'isolation et la disposition des conducteurs sont précisément adaptés à l'environnement opérationnel. Un câble de commande multiconducteur correctement spécifié réduit les interférences électromagnétiques, rationalise l'installation et résiste aux contraintes thermiques et mécaniques de l'usine, évitant ainsi directement les temps d'arrêt imprévus. Matériaux d'isolation et leur impact direct sur les performances L'isolation en plastique entourant chaque conducteur constitue la principale défense contre les fuites de signal et les attaques environnementales. Trois classes de matériaux dominent la fabrication de câbles de commande à isolation plastique, chacune offrant des caractéristiques électriques et thermiques distinctes qui déterminent leur adéquation à une tâche donnée. Matériel Plage de température continue Propriétés électriques et incendie clés PVC -15°C à 70°C Ignifuge ; résistance d'isolement > 10¹² Ω·cm XLPE -40°C à 90°C Faible constante diélectrique ; excellente résistance à l'humidité; options ignifuges disponibles LSZH -20°C à 70°C Faible émission de fumée ; sans halogène ; réduit les gaz toxiques en cas d'incendie Tableau : Propriétés comparatives des matériaux isolants en plastique courants Isolation en chlorure de polyvinyle (PVC) Le PVC reste le matériau le plus largement utilisé en raison de sa rentabilité et de son caractère ignifuge inhérent. Il fournit un service fiable dans les panneaux de commande intérieurs secs et les interconnexions de machines où les températures ambiantes restent inférieures à 70°C . Cependant, le PVC peut se durcir à des températures inférieures à zéro et libère une fumée dense et des gaz acides lorsqu'il est forcé de brûler, ce qui le rend moins adapté aux espaces publics fermés. Isolation en polyéthylène réticulé (XLPE) L’isolation XLPE transforme le profil thermique et électrique du câble. Grâce à la réticulation des chaînes polymères, le matériau atteint une température de fonctionnement continue de 90°C et peut supporter des surcharges d'urgence jusqu'à 130°C pendant de courtes périodes. Sa constante diélectrique inférieure améliore la clarté du signal sur de longues distances, et sa résistance à la pénétration de l'humidité en fait le câble de commande isolé en plastique préféré pour les chemins de câbles extérieurs, les tunnels humides et les conduits enterrés. Isolation à faible fumée et sans halogène (LSZH) Lorsque la sécurité humaine lors d'un incendie est primordiale, les composés LSZH sont obligatoires. Ces matériaux émettent un minimum de fumée et aucun gaz halogène corrosif, permettant au personnel d'évacuer et réduisant les dommages secondaires aux équipements électroniques sensibles. Les câbles de commande isolés en plastique avec gaines LSZH sont souvent spécifiés pour les tunnels, les centres de données et la signalisation des transports en commun. Rôle critique des configurations multicœurs Un câble de commande multiconducteur regroupe plusieurs conducteurs isolés sous une gaine commune, simplifiant considérablement le câblage et réduisant l'encombrement installé. Les configurations courantes vont de 2 cœurs jusqu'à 61 cœurs , les câbles à 7, 12 et 24 conducteurs étant des bêtes de somme pour la distribution de signaux analogiques et numériques. Les principaux avantages d’une configuration multicœur incluent : Réduction de l'encombrement des chemins de câbles et du temps d'installation par rapport à plusieurs parcours monocœur. Rejet amélioré du bruit lorsque les noyaux sont torsadés par paires ou superposés avec un écran collectif, réduisant ainsi la sensibilité aux champs électromagnétiques des câbles d'alimentation adjacents. Caractéristiques électriques cohérentes sur tous les chemins, garantissant une chute de tension et une synchronisation du signal uniformes dans les circuits de commande parallèles. Lors de la sélection du nombre de carottes, une règle pratique consiste à prendre en compte au moins 20 % de noyaux de rechange pour de futures modifications. Cette prévoyance évite les coûts liés au tirage de nouveaux câbles lors de l’ajout de capteurs ou d’actionneurs plus tard dans le cycle de vie de l’équipement. Normes de performance incendie et de sécurité Les câbles de commande installés dans les installations industrielles traversent souvent des zones à risque d'incendie, leur comportement sous la flamme a donc un impact direct sur la sécurité. Deux catégories de performances critiques définissent la survie et la fonctionnalité des câbles lors d'un incendie. Ignifuge Les câbles de commande isolés en plastique ignifuge sont conçus pour cesser de brûler une fois la flamme externe retirée. La norme d'essai CEI 60332-1 évalue la propagation verticale de la flamme d'un seul câble, tandis que CEI 60332-3 couvre les câbles groupés. La réussite de ces tests signifie que le câble n’agira pas comme une mèche, propageant le feu le long d’un chemin de câbles. Pour les circuits critiques, les conceptions ignifuges intègrent une couche de ruban de verre mica autour de chaque conducteur. Sous le CEI 60331 test, ces câbles maintiennent l’intégrité du circuit pendant 90 minutes à des températures atteignant 750°C , en maintenant opérationnels les systèmes d’arrêt d’urgence et les alarmes incendie. Exigences sans halogène et à faible fumée Dans les chemins de fer souterrains et les salles de contrôle, l'exigence passe souvent du seul retardateur de flamme à la limitation de la fumée et de la toxicité. Les câbles de commande multiconducteurs LSZH répondent à ce besoin en réalisant un taux de transmission de la lumière d'au moins 60 % lors des tests de densité de fumée, garantissant la visibilité des issues de secours et réduisant le risque de corrosion par les gaz acides sur les panneaux de commande à proximité. Pratiques d'installation pour une durabilité à long terme Même le câble de commande isolé en plastique de la plus haute qualité ne fonctionnera pas correctement s'il est soumis à une mauvaise manipulation. Le respect des limites mécaniques lors de l'installation préserve à la fois les propriétés électriques et l'intégrité physique de la gaine. Respectez le rayon de courbure minimum, qui est généralement 6 fois le diamètre total pour câbles de commande multiconducteurs non armés. Des courbures plus serrées peuvent fissurer l'isolation et perturber la pose des noyaux. Ne dépassez pas la tension de traction maximale. Une limite sûre est 50 N par millimètre carré de section de conducteur pour conducteurs en cuivre. Une force excessive étire le cuivre, créant des points minces à haute résistance. Dans les environnements soumis à des vibrations ou à un mouvement continu, installez des câbles avec des conducteurs finement torsadés et des poignées anti-traction pour éviter l'écrouissage et la rupture éventuelle des noyaux. Lorsque l'acheminement à l'extérieur est inévitable, choisissez un câble doté d'une gaine extérieure en polyéthylène noir ou XLPE résistant aux UV pour éviter toute dégradation due à une exposition prolongée au soleil. Les certifications comme garantie de qualité Les promesses de performances d'une fiche technique de câble de commande doivent être étayées par des normes de fabrication vérifiables. Avant l'achat, confirmez que le fournisseur de câbles de commande multiconducteurs détient OIN 9001 certification pour la gestion de la qualité et que les produits portent les approbations obligatoires pertinentes pour le marché, telles que Certification CCC ou une licence de production nationale. Ces documents garantissent que le câble a passé avec succès des tests de type rigoureux pour la résistance d'isolation, la tenue à la tension, la propagation des flammes et l'impact à froid. Un fabricant exploitant des installations de laboratoire accréditées et un système de gestion environnementale ISO 14001 signale en outre une approche axée sur les processus qui élimine les incohérences d'un lot à l'autre. Pour conclure avec une recommandation directe : pour la plupart des circuits de signaux industriels généraux, un câble de commande multiconducteur ignifuge et isolé XLPE avec une gaine extérieure en polychlorure de vinyle ou LSZH offre la marge de sécurité la plus élevée. L’isolation en PVC reste un choix solide pour les environnements intérieurs à température contrôlée où le coût initial détermine le budget. Faire correspondre les rapports de test répertoriés du câble aux conditions d'installation réelles est l'étape la plus constructive qu'un ingénieur puisse prendre pour garantir des décennies de fonctionnement sans problème du système de contrôle.

Bangkok, Thaïlande — Quelle semaine incroyable d'innovation et de connexion ! Zhejiang Huapu Cable Co., Ltd. est fier d'annoncer la conclusion réussie de notre exposition au Semaine de l’énergie durable de l’ASEAN (ASEW) 2026 à Bangkok. Avant toute chose, nous souhaitons exprimer notre plus profonde gratitude à Département provincial du commerce du Zhejiang pour leur aimable invitation et leur soutien continu. Ce fut un privilège de représenter la force et la qualité de l’industrie manufacturière du Zhejiang sur l’une des scènes internationales les plus importantes d’Asie du Sud-Est. Explorer un marché thaïlandais dynamique et dynamique En parcourant le parc d’exposition animé de l’ASEW 2026, une chose est très claire : la Thaïlande est un marché remarquablement dynamique, dynamique et tourné vers l’avenir. Avec les progrès rapides dans les secteurs des infrastructures locales, du développement industriel et des énergies renouvelables, la demande de solutions de câbles électriques fiables et de haute qualité n’a jamais été aussi élevée. En tant que dévoué fabricant mondial de câbles électriques , nous avons été ravis de constater à quel point nos produits de câbles de haute qualité s'alignent parfaitement sur les exigences techniques du réseau énergétique et des projets industriels en expansion de la Thaïlande. Établir des connexions mondiales et des partenariats locaux Une exposition n’a de succès que dans la mesure où elle noue des relations. Tout au long de l'événement, nos équipes commerciales et techniques ont eu le plaisir de rencontrer un groupe diversifié de professionnels de l'industrie, d'ingénieurs de projet et de nouveaux amis de toute la région. Nous avons engagé des conversations approfondies et très productives concernant les normes mondiales de fabrication de câbles (telles que CEI et TISI ) et discuté de solutions sur mesure pour des applications locales spécifiques. Grâce à ces échanges B2B enrichissants, Zhejiang Huapu Cable a conclu avec succès des accords de coopération préliminaires avec plusieurs entreprises locales de premier plan . Regarder vers l’avenir : renforcer notre présence en Thaïlande Ces nouveaux partenariats marquent une étape fantastique pour notre expansion sur le marché international. Nous sommes incroyablement optimistes quant à l’avenir et sommes impatients d’enraciner profondément notre présence en Thaïlande. En fournissant continuellement une fabrication de câbles de qualité supérieure, un contrôle de qualité strict et un service client exceptionnel, nous visons à croître aux côtés de nos nouveaux partenaires thaïlandais et à contribuer au développement durable de la région. Merci à tous ceux qui ont visité notre stand, partagé leurs connaissances de l'industrie et fait de cette exposition un succès retentissant. Nous attendons avec impatience notre prochaine rencontre ! Êtes-vous à la recherche d’un fabricant de câbles fiable pour votre prochain projet ? Découvrez dès aujourd'hui notre gamme complète de câbles industriels et résidentiels de haute qualité.

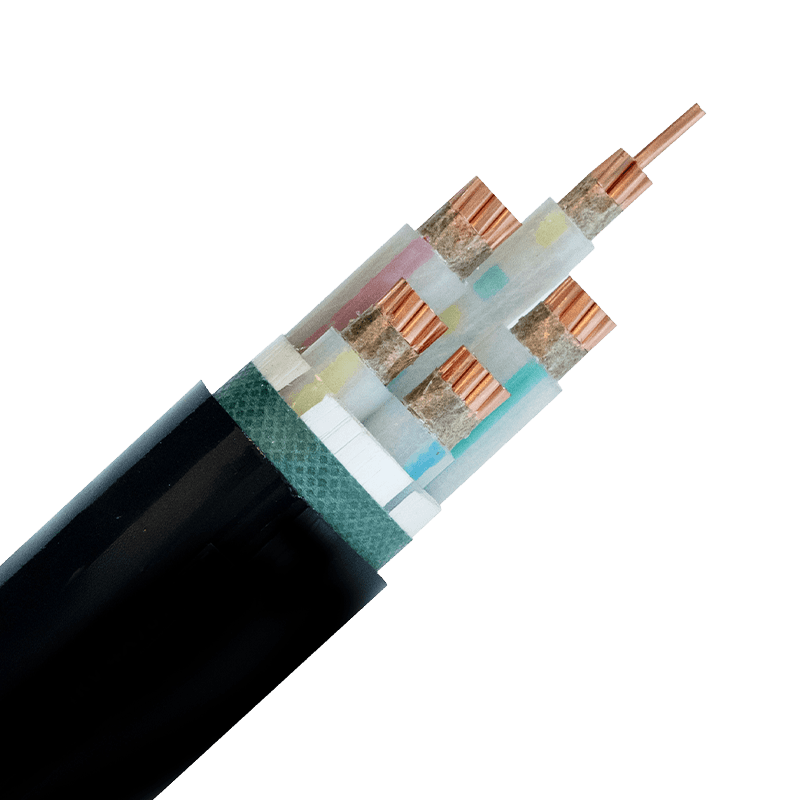

Pourquoi la norme CEI 60331 est plus importante dans les centres de données qu'ailleurs Un seul câble brûlé dans un immeuble de bureaux constitue un ticket de maintenance. La même panne dans un centre de données peut mettre hors service un rack, une rangée ou une salle de calcul entière. Cette différence explique pourquoi l’intégrité des circuits en cas d’incendie – et pas seulement la résistance à l’incendie – est la norme dont se soucient réellement les concepteurs de centres de données. une analyse technique dédiée des exigences en matière de câbles résistant au feu pour les circuits des centres de données explique pourquoi les systèmes d'arrêt d'urgence, les déclencheurs d'extinction d'incendie et les alimentations de secours dépendent tous de câbles qui continuent à conduire le courant alors que tout ce qui les entoure brûle. La CEI 60331 existe spécifiquement pour vérifier cette capacité, et non pour certifier qu'un câble résiste à l'inflammation en premier lieu. Ignifuge ou résistant au feu : deux garanties différentes Ces deux termes sont utilisés de manière interchangeable dans les documents de passation des marchés, et cette confusion entraîne de véritables erreurs de sélection. Un câble ignifuge ralentit la propagation du feu le long d'un chemin de câble : il limite la distance parcourue par les flammes et la quantité de fumée et de gaz toxiques libérés par la gaine. Cela ne dit rien si le câble transporte encore du courant une fois que les flammes l'atteignent. En revanche, un câble résistant au feu est conçu pour maintenir l'intégrité des circuits pendant une période définie sous exposition directe à une flamme – généralement 90 à 180 minutes selon la classe de test. Pour les circuits de sécurité des personnes des centres de données (alarmes incendie, éclairage de secours, désenfumage), la résistance au feu est requise. L’ignifugation est une attente de base pour le câblage général d’alimentation et de données, et non un substitut. Produits commercialisés sous notre gamme de câbles ignifuges et résistants aux hautes températures sont construits pour la première catégorie – circuits généraux où la propagation des flammes et la sortie de fumée constituent un risque à gérer, et non un fonctionnement soutenu du circuit pendant un incendie actif. Ce que la CEI 60331 teste réellement La CEI 60331 couvre plusieurs parties, chacune étant adaptée à un type et un diamètre de câble. La norme CEI 60331-1 s'applique aux câbles de plus de 20 mm de diamètre avec une tension nominale allant jusqu'à 0,6/1,0 kV, testés avec une flamme et un choc mécanique à un minimum de 830°C. La norme CEI 60331-2 couvre la même classe de tension mais pour les câbles de moins de 20 mm. La CEI 60331-23 est spécifique aux câbles de données et la CEI 60331-25 couvre la fibre optique. La procédure de test est directe : un échantillon de câble d'environ 1 200 mm de long est monté sur un brûleur à gaz, alimenté à sa tension nominale et exposé à une flamme pendant une durée déterminée, généralement 90 minutes. L’échantillon réussit s’il maintient une continuité partout, sans court-circuit ni circuit ouvert. Il s'agit d'un test de circuit réussite/échec, et non d'une échelle de notation, c'est pourquoi les fiches techniques des câbles citent directement la conformité à la CEI 60331 ou non. Sous-normes communes CEI 60331 et leur portée Norme Diamètre du câble Demande CEI 60331-1 Plus de 20 mm Câbles d'alimentation, montage ouvert CEI 60331-2 Moins de 20 mm Câbles d'alimentation, montage ouvert CEI 60331-23 N/D Câbles de données électriques CEI 60331-25 N/D Câbles à fibres optiques Pour les circuits d'infrastructures critiques, certains prescripteurs vont plus loin et combinent la conformité CEI 60331 avec une isolation minérale, puisque l'isolation en oxyde de magnésium et la gaine en cuivre ne peuvent physiquement pas supporter la combustion. options de câbles ignifuges à isolation minérale pour les circuits critiques sont le point de référence habituel lorsqu'une spécification de projet exige la note d'intégrité la plus élevée disponible plutôt que la note minimale de conformité. Résistance aux hautes températures : la deuxième couche négligée Les tests d'incendie simulent un événement court et extrême. Mais les centres de données font également passer des câbles dans des environnements chauds un mardi ordinaire : chemins de câbles denses avec une mauvaise circulation d'air, proximité des unités UPS, conduits sur le toit dans des climats chauds. Le câble standard isolé en PVC se dégrade plus rapidement sous une charge thermique continue que ce à quoi la plupart des gens s'attendent ; la résistance d'isolation chute et la durée de vie nominale du câble diminue bien en dessous de sa valeur nominale. Le câble résistant aux hautes températures aborde ce problème séparément de la résistance au feu. Il est conçu pour un fonctionnement continu à des températures ambiantes élevées (souvent une température de conducteur de 90 °C à 105 °C) sans rupture accélérée de l'isolation. Un câble peut résister à des températures élevées sans être résistant au feu, et vice versa. Spécifier l'un ne couvre pas automatiquement l'autre, c'est pourquoi les listes de câbles des centres de données répertorient généralement les deux valeurs séparément plutôt que de supposer qu'une seule étiquette « résistant à la chaleur » couvre l'exigence. Liste de contrôle de sélection pour le câblage du centre de données Avant de finaliser un programme de câbles, faites correspondre la fonction du circuit à la valeur nominale correcte plutôt que de choisir par défaut l'option la plus performante partout : une spécification excessive augmente le coût sans ajouter de protection là où elle n'est pas nécessaire. Circuits de sécurité des personnes et d'urgence : nécessitent un câble résistant au feu CEI 60331 avec une durée d'intégrité définie Distribution générale d'énergie dans des chemins de câbles denses : privilégier les constructions ignifuges et sans halogène à faible émission de fumée Fonctionne à proximité d'un onduleur, d'un transformateur ou d'un conduit sur le toit : confirme l'évaluation continue des températures élevées, et pas seulement la conformité aux tests d'incendie Circuits de données et de contrôle liés aux systèmes de détection d'incendie : vérifiez spécifiquement la conformité à la norme CEI 60331-23, et non à la norme générale sur les câbles d'alimentation. Pour les rangées de serveurs d'alimentation de la couche de distribution d'énergie, la sélection des câbles d'alimentation à isolation XLPE pour les installations de centres de données couvre la manière dont le choix de l'isolation interagit avec ces mêmes considérations de chaleur et de charge au niveau de l'alimentation principale, ce qui mérite d'être examiné parallèlement aux décisions de résistance au feu ci-dessus. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
