Un câble mal adapté ne se contente pas d’être sous-performant : il échoue. L'isolation qui ne peut pas supporter la température de fonctionnement se dégrade en quelques mois ; un conducteur de taille trop petite provoque des chutes de tension qui endommagent les équipements connectés. Les câbles d’équipement électrique constituent l’épine dorsale physique de chaque circuit d’alimentation et de signal, et pour choisir le bon, il faut comprendre ce qui différencie un type d’un autre. Que sont les câbles d’équipement électrique ? Les câbles d'équipement électrique sont des composants de connexion spécialement conçus qui transmettent l'énergie et les signaux entre les appareils dans les environnements industriels, commerciaux et résidentiels. Contrairement aux câbles de transmission d'énergie conçus pour les infrastructures de réseau fixe, les câbles d'équipement électrique sont optimisés pour la flexibilité, la gestion précise des signaux et la compatibilité avec les appareils des utilisateurs finaux, des appareils électroménagers aux machines d'usine automatisées. Ils se composent de trois couches centrales : un conducteur (cuivre ou aluminium) pour le flux de courant, une couche isolante (PVC, XLPE ou caoutchouc) pour contenir et protéger le chemin électrique, et une gaine extérieure qui assure une protection mécanique et environnementale. Chaque couche est spécifiée pour correspondre à la tension, à la température et à l'environnement physique de l'application. Principaux types et leurs applications Les cinq principales catégories de câbles d’équipement électrique remplissent chacune des fonctions distinctes : Fils de construction pour câblage résidentiel et commercial — Fils monoconducteurs isolés en PVC (tels que le type BV, évalué à 70 °C) utilisés dans les installations de murs fixes et de conduits. Ils alimentent les circuits d’éclairage, les prises et les équipements électriques généraux. Une construction simple permet de réduire les coûts. Fils gainés pour un routage multiconducteur flexible — Câbles multiconducteurs avec gaine extérieure en PVC (par exemple de type RVV), adaptés aux appareils portables, aux systèmes de sécurité et aux connexions d'équipements légers qui nécessitent une certaine flexibilité. Câbles de commande pour l'automatisation industrielle — Les câbles multiconducteurs à isolation plastique (par exemple de type KVV) transmettent des signaux entre les automates, les capteurs et les actionneurs. Généralement évalué à 450/750 V, avec des températures de conducteur jusqu'à 70°C et des rayons de courbure de 6 à 12D. Câbles informatiques pour transmission de signaux blindés — Câbles blindés à isolation PE (par exemple DJYPVPR, DJYP3VP3) évalués à 300/500 V, conçus pour les instruments électroniques et les systèmes d'acquisition de données où les interférences électromagnétiques doivent être supprimées. Des configurations de blindage individuelles et globales sont disponibles en fonction des exigences de rejet du bruit. Câbles gainés de caoutchouc pour une utilisation mobile et extérieure — Câbles de type YC avec isolation en caoutchouc éthylène-propylène et gaine en élastomère synthétique. Conçu pour les flexions répétées, les expositions extérieures et les contraintes mécaniques : chantiers de construction, outils portables et équipements industriels en mouvement. Matériau du conducteur : cuivre ou aluminium Le conducteur est l’endroit où le courant circule réellement, et le choix entre le cuivre et l’aluminium détermine la conductivité, le poids, la flexibilité et le coût. La plupart des câbles d'équipement électrique utilisent des conducteurs en cuivre de haute pureté : la différence de performances est suffisamment importante pour justifier le prix plus élevé dans presque toutes les applications d'équipement. Comparaison des conducteurs en cuivre et en aluminium pour les câbles d'équipement électrique Propriété Conducteur en cuivre Conducteur en aluminium Conductivité électrique ~100 % SIGC ~61% SIGC Poids Plus lourd ~1/3 plus léger Coût du matériel Plus haut 30 à 50 % de moins Flexibilité Excellent — adapté aux routages serrés Moins flexible, sujet aux fissures dans les virages Application typique Câbles de commande, câbles informatiques, électroménager Lignes aériennes, transmission de puissance à longue portée Pour le câblage des commandes, des signaux et des équipements, où la flexibilité et la fiabilité des terminaisons sont importantes, le cuivre est le choix standard. Les conducteurs à base d'aluminium sont plus appropriés pour les installations aériennes et longue distance où la réduction du poids prime sur la flexibilité. Matériaux d'isolation : PVC, XLPE et caoutchouc La couche d'isolation définit l'enveloppe de performances du câble. La spécification du mauvais matériau pour un environnement d’exploitation est l’une des causes les plus courantes de défaillance prématurée des câbles – il ne s’agit pas d’une question de raccourcis, mais d’utilisation du mauvais outil. PVC (chlorure de polyvinyle) — Plage de fonctionnement typique de −15°C à 70°C. Économique et largement disponible, adapté à la plupart des applications intérieures commerciales et domestiques. Déconseillé pour les espaces confinés ou publics car le PVC émet des fumées toxiques lorsqu'il est brûlé. Utilisé dans les fils de construction, les câbles gainés et les cordons d'alimentation généraux. XLPE (polyéthylène réticulé) — Température de fonctionnement continu jusqu'à 90°C, avec tolérance de court-circuit jusqu'à 250°C. Une rigidité diélectrique et une résistance à l'humidité supérieures en font le choix privilégié pour les applications industrielles à plus forte demande. Plus léger que le caoutchouc avec une meilleure stabilité mécanique à long terme. Caoutchouc (éthylène propylène / élastomère synthétique) — Conserve une excellente flexibilité même à basse température et supporte les flexions répétées et les contraintes mécaniques. Le matériau de choix pour les équipements portables, les applications de construction et tout câble qui bouge pendant le service. Les câbles sous gaine de caoutchouc sont conçus pour ces conditions par conception et non par approximation. Des normes qui comptent vraiment Les allégations de conformité sont aussi utiles que la norme référencée. Trois désignations apparaissent le plus fréquemment dans les spécifications des câbles des équipements électriques, et chacune couvre quelque chose de distinct : CEI 60227 — Couvre les câbles isolés en PVC pour des tensions nominales jusqu'à 450/750 V. Il s'agit de la norme de référence pour les fils de construction et les câbles d'équipement d'éclairage sur la plupart des marchés mondiaux. Les produits comme le type BV sont fabriqués selon ces spécifications. CEI 60502-1 pour la construction et les tests de câbles d'alimentation basse tension — Spécifie les exigences de construction, de dimensions et de test pour les câbles à 1 kV et 3 kV. Il s'agit de la référence internationalement reconnue en matière de distribution fixe et d'installations industrielles, acceptée sur les marchés de l'Europe à l'Asie du Sud-Est. OIN 9001 — S'applique au système de gestion de la qualité du fabricant, et non au produit de câble lui-même. Il confirme que les processus de fabrication sont contrôlés et documentés de manière cohérente – un indicateur significatif de la fiabilité de la production, mais ne remplace pas les certificats de test au niveau des produits. Lors de l'évaluation d'un fournisseur, demandez des rapports de test faisant référence à la norme CEI spécifique et à l'année d'édition (par exemple, CEI 60227:2007, CEI 60502-1:2021). Un numéro de certificat sans rapport de test traçable offre une assurance limitée. La tension nominale et la section transversale du conducteur doivent toujours être confirmées par rapport aux paramètres de fonctionnement de votre système. - non supposé à partir d'une seule description de catalogue. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Dans l'évolution des centres de données mondiaux vers des architectures réseau 100G, 400G et 800G, le choix des supports de câblage de la couche physique détermine directement les performances et le coût total de possession (TCO) des clusters informatiques. Au sein de la séquence fibre multimode (MMF) pour les interconnexions courte distance, OM4 et OM5 sont actuellement les solutions les plus largement déployées et les plus avancées. Basé sur des théories rigoureuses de physique optique et des normes internationales, cet article fournit une référence technique structurée pour la sélection des supports. 1. Mécanismes physiques de base et caractéristiques à large bete OM4 (Fibre multimode optimisée par laser) : Sa bande passante modale effective extrêmement élevée est exclusivement optimisée et mandatée pour une longueur d'onde unique de 850 nm (atteignant 4 700 MHz·km). Étant donné que la dispersion modale augmente fortement lorsqu'on s'écarte de la longueur d'onde de 850 nm, OM4 doit fortement s'appuyer sur le Optique parallèle mécanisme - augmentant linéairement le nombre de canaux de fibre - pour atteindre des débits de données plus élevés. OM5 (fibre multimode à large bande, WBMMF) : Sans compromettre les performances à 850 nm, il impose en outre une bande passante minimale de 2 470 MHz·km à la longueur d'onde de 953 nm. Cette conception aplatie en dispersion est spécialement conçue pour Multiplexage par répartition en longueur d'onde à ondes courtes (SWDM) and Bidirectionnel (BiDi) transmission, permettant la transmission sans perte de 4 longueurs d'onde simultanément au sein d'une seule fibre, permettant ainsi une réduction physique jusqu'à 75 % du nombre de fibres. 2. Principales spécifications techniques et identifications Indicateurs techniques clés Fibre OM4/OM4 Fibre OM5/OM5 (WBMMF) Normes internationales TIA-492AAAD TIA-492AAAE, CEI 60793-2-10 Couleur de la veste (TIA-598-C) Aqua/Violet Erika Vert citron Source de lumière optimisée VCSEL 850 nm VCSEL/SWDM 850 nm-953 nm Bande passante EMB 850 nm/850 nm 4 700 MHz·km 4 700 MHz·km Bande passante EMB 953 nm/953 nm EMB (Indéfini) 2 470 MHz·km 3. Limites de distance de transmission (basées sur les protocoles réseau) Sous différentes vitesses Ethernet et technologies de modulation, les performances de transmission des deux fibres présentent des différences très spécifiques au scénario. Parallèle à une seule longueur d'onde de 10G à 100G (par exemple, 100GBASE-SR4) : Les distances de transmission maximales pour OM4 et OM5 sont identiques, plafonnées à 100 mètres. Le déploiement d'OM5 dans ce scénario standard grand public n'apporte aucun gain technique substantiel. Multiplexage multi-longueurs d'onde 100G (par exemple, 100G SWDM4 / 100G SRBD) : Face aux signaux de grande longueur d'onde, l'OM4 est limité à 100 mètres en raison de l'effondrement de la bande passante, tandis que l'OM5 réussit à étendre la limite à 150 mètres en s'appuyant sur ses capacités de compensation à large bande. Ère 400G et 800G (Modulation PAM4) : Sous le parallèle à une seule longueur d'onde SR8 protocole, les limites physiques sont sévèrement comprimées, ramenant les distances OM4 et OM5 à la plage de 50 à 100 mètres. Cependant, dans le cadre du multiplexage à double longueur d'onde 400GBASE-SR4.2 protocole, OM4 est limité à 100 mètres, tandis que OM5 repousse non seulement la distance utilisable à 150 mètres, mais réduit également de moitié les besoins en âmes de câble à 8 âmes. 3. Recommandations en matière de coût total de possession et de déploiement technique l Respectez la zone de rentabilité OM4 (portée standard courte) Pour la plupart des centres de données d'entreprise conventionnels et des topologies de réseau spine-leaf strictement inférieures à 100 mètres, l'adoption de l'approche du « câble plat OM4 pour émetteur-récepteur SR4/SR8 à faible coût » génère un CAPEX initial nettement inférieur à celui de la solution OM5 WDM, ce qui en fait le choix optimal en termes de TCO. De plus, l'architecture parallèle d'OM4 prend parfaitement en charge les exigences de répartition des ports du commutateur. l Utilisez OM5 pour des percées stratégiques (mises à niveau haute densité et héritées) OM5 offre un retour sur investissement exceptionnellement élevé dans deux scénarios rigides : premièrement, des mises à niveau intergénérationnelles sans câble pour les réseaux existants, en utilisant des fibres duplex et des modules SWDM4 pour réaliser des augmentations de capacité en place, évitant ainsi des coûts de recâblage astronomiques. Deuxièmement, des clusters informatiques d'IA haute densité, réduisant de 4 à 8 fois l'encombrement des câbles de base, libérant un espace de rack précieux, débloqueant le flux d'air du serveur et réduisant considérablement les OPEX. FAQ Q : Dans les réseaux haute densité ToR, l'OM5 associé à des émetteurs-récepteurs SWDM peut-il réaliser une dérivation de port pour connecter plusieurs serveurs indépendants ? R : Non. La technologie WDM multiplexe plusieurs longueurs d'onde dans la même fibre physique, qui ne peut pas être démultiplexée passivement vers des serveurs situés dans différents emplacements physiques. Si une dérivation de port haute densité est requise, la fibre parallèle OM4 traditionnelle reste la seule solution viable. Q : Pourquoi les normes imposent-elles de changer la couleur de la gaine extérieure de l'OM5 en Vert Lime ? R : Dans les salles de serveurs à haute densité abritant des dizaines de milliers de cordons de brassage, le vert citron hautement reconnaissable garantit que le personnel opérationnel peut le distinguer strictement de la couleur turquoise de l'OM3/OM4, réduisant considérablement le temps de traçage des câbles et le risque de débranchement accidentel interrompant l'activité. Q : OM5 est-il obligatoire lors du déploiement d’Ethernet ultra haut débit 400G ou 800G ? R : Pas obligatoire. Cela dépend de la technologie de l'émetteur-récepteur. Dans le cadre des protocoles SR8 empilés à canal unique, les distances OM4 et OM5 se réduisent à 50-100 mètres. Ce n'est que lors de l'utilisation de protocoles bidirectionnels multi-longueurs d'onde comme SR4.2 que l'avantage large bande d'OM5 s'active, atteignant une portée supplémentaire de 50 % par rapport à OM4.

Les maisons intelligentes modernes sont passées d’appareils uniques à une coordination approfondie de l’écosystème de toute la maison. L'architecture de câblage sous-jacente du système d'éclairage détermine la stabilité, l'évolutivité et la sécurité du réseau. Les erreurs de câblage peuvent facilement entraîner d’énormes coûts de maintenance par la suite. Cet article fournit une analyse détaillée des directives de câblage d'éclairage intelligent basées sur la logique technique réelle et les normes électriques internationales. 1. Protocoles de communication et architecture topologique KNX et isolation physique Dans l'éclairage intelligent de qualité infrastructure, KNX utilise un câble à paire torsadée verte dédié, isolant complètement physiquement la transmission de données du secteur 220 V. Son architecture décentralisée signifie qu'il n'y a pas d'hôte central unique ; aucune défaillance d'un seul nœud ne paralysera l'ensemble du réseau, offrant ainsi une fiabilité extrêmement élevée. Protocole numérique DALI Comparé aux problèmes de chute de tension et de scintillement courants dans la gradation analogique 0-10 V, le protocole DALI est une véritable communication numérique bidirectionnelle. Selon la norme CEI 62386-101, la chute de tension continue entre deux appareils quelconques sur le bus DALI ne doit pas dépasser 2 V CC et la distance maximale par rapport à l'alimentation électrique ne doit pas dépasser 300 mètres. 2. Spécifications de base pour le câblage haute tension Abandonner complètement le câblage « sans neutre » Les commutateurs traditionnels contrôlent uniquement le fil sous tension. Si un interrupteur intelligent ne dispose pas d'un fil neutre, il doit s'appuyer sur un mécanisme d'alimentation de veille compromis « sans neutre », ce qui provoque des phénomènes mortels et périodiques de « scintillement » ou de « lumière fantôme » des LED. De plus, les charges maximales « sans neutre » sont généralement limitées à environ 800 watts, bien en dessous des 2 500 watts des interrupteurs neutres sous tension standard. Dans les projets neufs ou de rénovation, un fil neutre indépendant doit être installé dans toutes les boîtes de jonction . Boîtes de jonction de 60 mm de profondeur Les panneaux intelligents génèrent une chaleur importante lors d’un fonctionnement à pleine charge et doivent héberger davantage de bornes de câblage. Les boîtiers traditionnels de 50 mm provoquent facilement des dommages à l'isolation sous pression, entraînant potentiellement des arrêts thermiques ou des incendies. Il est fortement recommandé d'utiliser strictement des boîtes en PVC de grande capacité, d'une profondeur de 60 mm, qui répondent à la certification ignifuge la plus élevée UL 94 V-0. Interdire strictement les neutres partagés Le mélange de fils neutres provenant de différents circuits peut amener le neutre supposément sûr à transporter une tension de retour mortelle si un disjoncteur est actionné par erreur pendant la maintenance, entraînant ainsi un choc électrique grave. De plus, cela provoque un grave déséquilibre de courant, déclenchant des déclenchements fréquents de l'interrupteur de protection contre les fuites du boîtier de distribution, paralysant ainsi le système intelligent. 3. Technologie de pilote CC basse tension Tension constante (CV) : Convient aux bandes flexibles LED, utilisant une architecture de câblage parallèle. Avantage : prend en charge la découpe et l'épissage aléatoires sur site ; Inconvénient : sévèrement limité par la chute de tension de ligne, rendant l'extrémité des longues bandes sombre et jaune. Courant constant (CC) : Convient aux spots anti-éblouissants de forte puissance, nécessitant une connexion physique en série. Empêche complètement l'emballement thermique des LED et élimine l'impact des chutes de tension sur de longues distances d'un niveau physique, garantissant une cohérence absolue de la luminosité de bout en bout. 4. Contrôler les blocages et le mode découplé Lorsqu'un utilisateur appuie sur un interrupteur mural physique intelligent pour couper l'alimentation, la puce de communication intégrée à l'intérieur de l'ampoule intelligente RGBW du plafond perd instantanément de l'alimentation et est forcée de se déconnecter. Cela entraîne une perte totale de contrôle de l’application mobile ou de l’assistant vocal, et peut même provoquer l’effondrement continu de la topologie du réseau maillé sans fil dans toute la maison. Solution ultime : découplage logiciel Forcez l'activation du "Mode détaché" dans le backend de l'appareil. Le relais physique contrôlant la haute tension à l'intérieur de l'interrupteur est verrouillé en permanence dans l'état de conduction « fermé », garantissant que l'alimentation électrique ne soit jamais coupée. Les actions physiques des boutons sont converties en commandes numériques pures envoyées au cerveau du système. Cette solution « toujours allumée » nécessite des étiquettes d'avertissement très visibles sur le boîtier de distribution pour éviter tout choc électrique accidentel lors du remplacement de l'ampoule. FAQ Q1 : Les fils de signaux basse tension et les lignes électriques haute tension peuvent-ils partager le même conduit ? R : Absolument pas. Le champ magnétique alternatif et les surtensions transitoires de haute tension provoquent de graves interférences électromagnétiques (EMI), conduisant directement à une perte de paquets de données ou à une défaillance de contrôle dans le réseau basse tension. Les normes internationales imposent un dégagement parallèle minimum de 30 cm (12 pouces) ; si le croisement est inévitable, ils doivent le traverser perpendiculairement à un angle de 90 degrés. Q2 : Pourquoi les downlights LED intelligents scintillent-ils légèrement même après avoir été éteints ? R : Cela est généralement dû à des commutateurs intelligents « sans neutre » compromis. À l'état éteint, ils utilisent un circuit de dérivation pour aspirer un petit courant à travers l'ampoule pour l'alimenter. Les charges s'accumulent dans le condensateur LED jusqu'au seuil de conduction, émettent de la lumière, puis s'éteignent, se répétant pour former un phénomène de scintillement ou de « lumière fantôme ». Q3 : Quel est le plus grand risque pour la sécurité lors d'un achat transfrontalier ou de l'utilisation de modules de relais bon marché ? R : Ne pas obtenir les certifications de sécurité légales locales (comme IEC/CE, UL, CCC) ou ne pas faire correspondre le calibre du fil avec le courant nominal. Si un module à faible courant est connecté à une charge de forte puissance, les contacts chaufferont et s'oxyderont rapidement, accélérant le vieillissement thermique et la désintégration des matériaux isolants, provoquant finalement un grillage de l'équipement, voire des incendies.

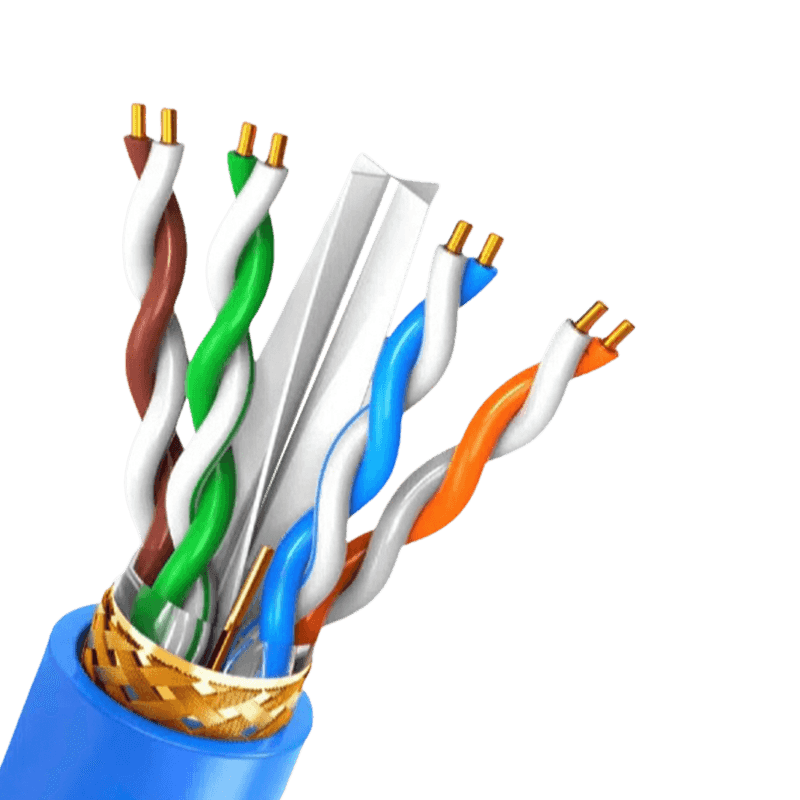

Choisir le bon câbles de communication Il s’agit fondamentalement d’équilibrer la vitesse des données, la distance et les interférences environnementales. Le point à retenir le plus important est que Les câbles à paire torsadée blindée (STP) et les câbles à fibre optique offrent la plus haute intégrité des données dans les environnements électriquement bruyants. , tandis que la paire torsadée non blindée (UTP) reste une solution rentable pour les réseaux de bureau standard. La perte de signal et la diaphonie sont les principaux ennemis d'une transmission de données fiable, et la sélection appropriée des conducteurs détermine directement les résultats en matière de performances. Le rôle critique du matériau conducteur Le matériau utilisé pour les conducteurs est le point de départ de la performance de tout câble. Bien que le cuivre soit la norme, le type spécifique de cuivre définit la conductivité et la durabilité physique. Cuivre nu : Offre la conductivité et la flexibilité les plus élevées. Il s'agit de la référence en matière de transmission de données longue distance en raison de sa faible résistance, qui minimise les chutes de tension et la dégradation du signal sur des trajets prolongés. Cuivre étamé : Une alternative pratique là où l’oxydation est une menace. Le revêtement en étain protège le noyau en cuivre mais augmente légèrement la résistance. Ce matériau est souvent spécifié dans les environnements industriels ou à forte humidité, car il empêche le conducteur de se corroder, ce qui peut créer un point de défaillance qui dégrade les signaux. Aluminium cuivré (CCA) : Une option budgétaire qui présente des risques importants. Les conducteurs CCA ont une résistance CC plus élevée, conduisant à une plus grande atténuation du signal. Ils souffrent également d’une mauvaise flexibilité et ont tendance à se briser sous l’effet de contraintes mécaniques. Les installations utilisant CCA pour les données haute fréquence connaissent souvent des performances irrégulières et des pertes de connexion. Configurations de blindage pour l'intégrité du signal Le blindage et le blindage ne sont pas des termes interchangeables. Chaque configuration résout un type spécifique d'interférences électromagnétiques (EMI) et radiofréquence (RFI). Choisir le mauvais bouclier pour un environnement rempli de moteurs, de générateurs ou d’éclairage fluorescent peut paralyser un réseau. Type de blindage Structure de conception Demande principale F/UTP (feuille) Emballage simple en feuille d'aluminium Protège contre les EMI haute fréquence dans les conduits S/FTP (tresse et feuille) Tresse globale plus feuille individuelle par paire Sécurité maximale pour les centres de données et vitesses 10G SF/UTP (tresse et feuille) Double blindage global avec tresse et feuille Environnements industriels difficiles avec EMI basse fréquence Comparaison des conceptions de blindage courantes et de leurs cas d'utilisation optimaux. Pour les installations parallèles aux lignes électriques, le film offre la couverture nécessaire. Cependant, pour plus de flexibilité et de rejet du bruit basse fréquence, une tresse est indispensable. Une mauvaise mise à la terre au point de terminaison rend la plupart des boucliers complètement inefficaces, transformant le bouclier en antenne plutôt qu'en barrière. Matériaux de gaine et cotes de sécurité incendie La gaine extérieure fait plus que maintenir les conducteurs ensemble. Sa composition dicte l'endroit où le câble peut être installé légalement et en toute sécurité conformément aux codes de prévention des incendies. L’utilisation d’une enveloppe de qualité inférieure dans un espace de traitement d’air plénum peut produire de la fumée toxique et provoquer une propagation rapide des flammes. Plénum (CMP) : Fabriqué à partir de PVC à faible émission de fumée ou de polymères fluorés. Les câbles homologués pour plénum sont obligatoires dans les planchers surélevés et les zones à circulation d'air forcée car ils résistent à la combustion et émettent un minimum d'halogènes toxiques lorsqu'ils sont exposés au feu. Colonne montante (CMR) : Conçu pour empêcher le feu de se déplacer verticalement entre les étages. Ces gaines sont généralement à base de PVC et assurent une fonction coupe-feu fiable dans les espaces autres que les plénums. LSZH (faible fumée, zéro halogène) : Requis dans les espaces mal ventilés comme les sous-marins, les tunnels et les coffres-forts de données. Lorsqu'elle est brûlée, la veste libère de la vapeur d'eau au lieu de l'acide chlorhydrique corrosif, protégeant simultanément les poumons humains et les équipements électroniques sensibles. Évaluations des catégories et capacité de bande passante La classification « Cat » gravée sur un câble en cuivre définit la bande passante de fréquence qu'il peut transporter sans échouer à un test de diaphonie. Une inadéquation entre la classification du câble et le matériel réseau viole directement les normes des canaux, provoquant des retransmissions qui réduisent de moitié le débit effectif. Construction physique pour les hautes fréquences Les câbles de qualité supérieure comme Cat6A comportent souvent une cannelure physique croisée qui isole les quatre paires torsadées. Cette construction maintient la géométrie de la torsion sous contrainte mécanique. Sans cannelure ni torsion serrée pour le rejet de la diaphonie étrangère, le couplage du signal se produit entre les câbles adjacents dans de grands chemins de câbles, provoquant une perte de paquets à des vitesses supérieures à 1 Gigabit par seconde. Conducteurs solides ou toronnés Le choix entre le cuivre massif et le cuivre toronné est dicté par la distance et la flexibilité plutôt que par la seule qualité du signal. Les conducteurs solides ont une perte d'insertion plus faible , ce qui en fait le seul choix pour les liaisons permanentes d'une longueur de 90 mètres ou plus. Les conducteurs multibrins, bien que plus flexibles, présentent une atténuation par mètre de 20 à 50 % plus élevée. Cela rend les câbles de brassage toronnés idéaux pour les connexions d'équipement courtes à proximité du rack, mais constituent une source de défaillance s'ils sont utilisés pour câbler un bâtiment. Transmission par fibre optique : distance sans interférence Lorsque la distance dépasse 100 mètres ou que les données traversent des zones soumises à de fortes interférences radio, le cuivre devient un handicap. Les câbles à fibres optiques résolvent ces problèmes de manière inhérente. Dans un centre de contrôle de moteur industriel typique, le câblage en cuivre peut agir comme une antenne parasite, induisant des tensions qui font frire les récepteurs des points finaux. Les fibres de verre, en revanche, transmettent des photons, et non des électrons, ce qui les rend insensibles aux boucles de masse et aux surtensions. Multimode versus monomode La distinction critique réside dans le diamètre du noyau et la propagation de la lumière. La fibre multimode, utilisant un laser à émission de surface à cavité verticale de 850 nm, souffre d'une dispersion modale qui plafonne la distance effective à environ 550 mètres pour 10 Gigabit Ethernet. La fibre monomode, avec un noyau de 9 microns et des lasers de 1 310 nm ou 1 550 nm, prend en charge des distances supérieures à 40 kilomètres. Le compromis en matière de coûts a considérablement changé : les nouvelles fibres multimodes à large bande gèrent efficacement les liaisons des centres de données à courte portée, mais le verre monomode est désormais préféré pour les réseaux fédérateurs des campus plutôt qu'une croissance de la bande passante à l'épreuve du temps sans remplacer l'installation physique. Pratiques d'installation ayant un impact sur les performances Les spécifications de performances des câbles ne sont valables que si les techniques d'installation préservent la géométrie physique des conducteurs. Un câble tiré avec une force excessive étirera les paires de cuivre, modifiant l'impédance et créant une perte de retour. Les plis et les courbures serrées, en particulier dans les paires torsadées non blindées, modifient l'espacement entre les conducteurs et le taux de torsion, ce qui augmente directement la diaphonie au point de déformation. Le cheminement des câbles est tout aussi important. Le croisement de ballasts de lumière fluorescente à des distances parallèles proches induit un bruit de tension sur les paires. Dans les environnements à haute tension, garder les câbles de communication à au moins 12 pouces des circuits d'alimentation empêche le couplage inductif. Pour la fibre, la principale préoccupation de l’installation est de dépasser le rayon de courbure minimum. Une forte courbure à 90 degrés dans une fibre de verre crée une micro-fracture ou une condition dans laquelle la lumière s'échappe de l'interface noyau-gaine, générant une perte irrécupérable qui rend le lien invisible pour l'équipement de test.

Aperçu Poussé par la croissance exponentielle de l'infrastructure numérique, la sélection des matériaux de câbles implique désormais strictement la toxicologie environnementale et le coût total de possession (TCO). La transition du chlorure de polyvinyle (PVC) au faible dégagement de fumée sans halogène (LSZH) est une tendance technique irréversible. 1. Données microchimiques et de fabrication Chlorure de polyvinyle (PVC) : Le polymère contient environ 56 % de chlore et repose sur la capture chimique des radicaux libres pour la résistance aux flammes. L'extrusion s'effectue à une température très efficace de 70°C à 90°C, mais les formules doivent utiliser des métaux lourds et des plastifiants pour plus de flexibilité. Faible fumée et zéro halogène (LSZH) : Utilise des polyoléfines sans halogène (XLPE, PP, EVA) avec 50 à 70 % de retardateurs de flamme minéraux comme l'ATH. Étant donné que l'ATH se décompose à environ 200 °C, la fabrication nécessite un contrôle strict de la température et une extrusion à faible vitesse et à couple élevé. 2. Comportement au feu et corrosion secondaire Le risque PVC : Sous contrainte thermique, le PVC libère jusqu’à 28 % de gaz HCl toxique. Ce gaz se mélange à l'humidité pour former des aérosols d'acide chlorhydrique, provoquant une « corrosion secondaire » catastrophique sur les cartes mères de serveurs sensibles. Il génère une fumée noire dense (densité >400 %) et risque de synthétiser des dioxines (POP) hautement toxiques lors d'une combustion lente à basse température (80°C-230°C). L'avantage LSZH : LSZH contrôle les émissions de HCl strictement en dessous de 0,5 % et s'appuie sur des réactions physiques endothermiques pour libérer de la vapeur d'eau. Cela réduit la densité de la fumée de plus de 80 %, élimine complètement la corrosion acide et ne présente aucun risque de génération de dioxine. 3. Paradoxe ACV et empreinte carbone Le paradoxe de l’empreinte carbone : Le PVC traditionnel a une empreinte carbone du berceau à la tombe d’environ 7,83 kg d’équivalent CO2/kg. Étonnamment, le LSZH traditionnel à base de fossiles peut dépasser ce chiffre en raison de l’énergie massive requise pour l’extraction de 70 % de charges minérales et une extrusion complexe. La solution biosourcée : Le LSZH de nouvelle génération élimine ce paradoxe. En utilisant de l’huile de ricin 100 % renouvelable (PA11) et de l’énergie verte, l’empreinte est considérablement réduite à 1,3 kg d’équivalent CO2/kg, atteignant ainsi les véritables objectifs de zéro émission nette. 4. Réglementations et économie du coût total de possession Délais de conformité : RoHS 3 limite strictement le plomb ( Analyse du coût total de possession : Les câbles LSZH comportent une prime de coût unitaire de 15 à 30 %. Cependant, les câbles représentent FAQ Q1 : Pourquoi le LSZH est-il mécaniquement plus difficile à recycler que le PVC ? A : Le taux de charge minérale de 70 % du LSZH détruit la fluidité de la fusion du polymère. De plus, le LSZH haut de gamme utilise souvent la réticulation par faisceau d'électrons ou par silane, le transformant en un matériau thermodurci avec un réseau 3D qui ne peut pas être simplement refondu. Q2 : Existe-t-il de nouvelles lois sur l’étiquetage du PVC recyclé ? A : Oui. D'ici mai 2026, les directives de l'UE imposent que le PVC rigide recyclé contenant ≥0,1 % de plomb doit porter des étiquettes d'avertissement très visibles, et son utilisation finale sera sévèrement restreinte.
