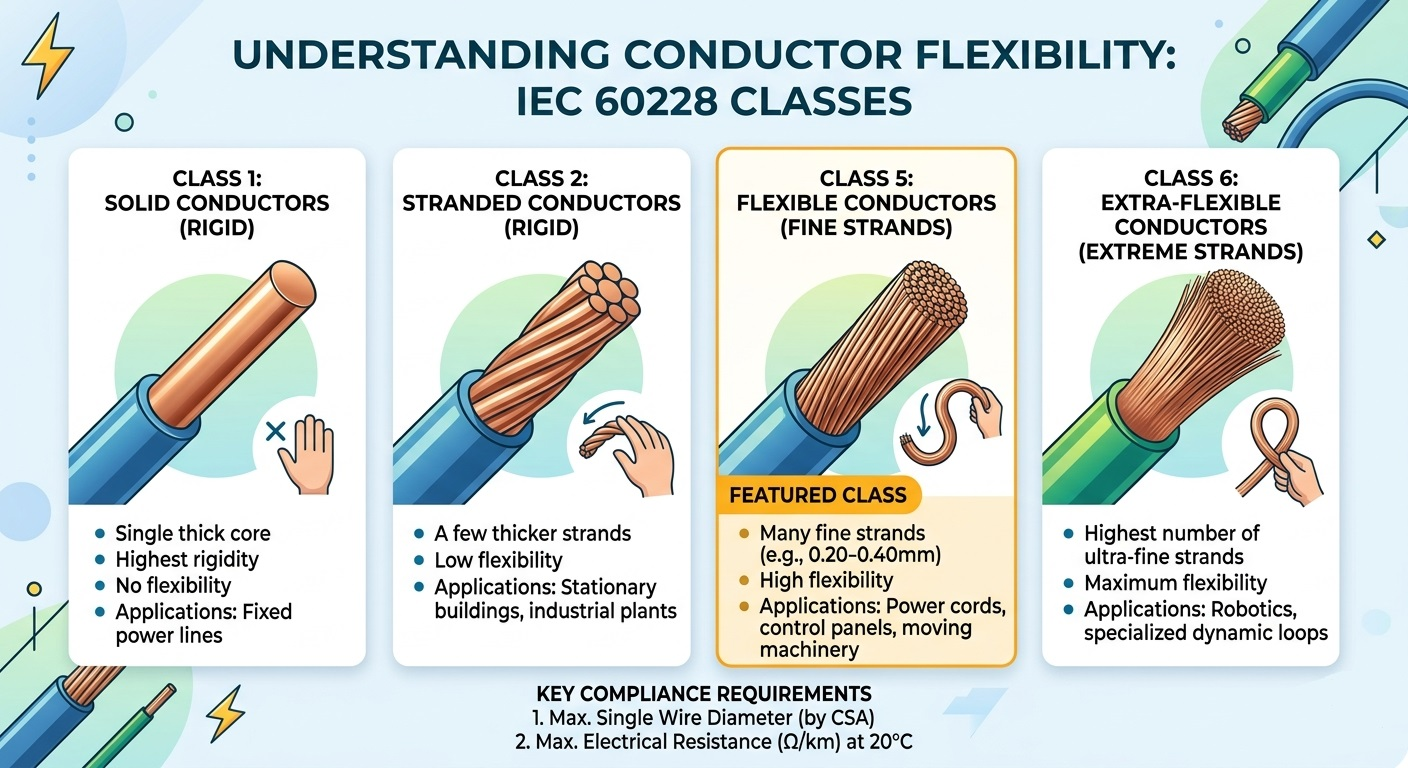

À retenir : Les conducteurs de classe 5, définis par la norme CEI 60228, sont des conducteurs flexibles à brins fins utilisés dans les rallonges, les panneaux de commande et les applications industrielles. Ce guide couvre les spécifications techniques, la comparaison avec la classe 2 et comment sélectionner le bon conducteur pour votre projet. Dans le monde de l'électrotechnique et de la fabrication de câbles, la « flexibilité » n'est pas seulement une caractéristique physique : c'est une catégorie technique strictement définie. Si vous avez déjà manipulé un câble d'alimentation rigide par rapport à un fil de commande souple et facile à plier, vous avez déjà fait l'expérience de la différence entre les classes de conducteurs. La plupart de ces spécifications sont régies par la norme internationale CEI 60228 . Ce guide approfondit Conducteurs de classe 5 — la norme industrielle pour les applications flexibles — couvrant les exigences de construction, les limites électriques et les cas d'utilisation réels. Comprendre le cadre de classification des conducteurs CEI 60228 La CEI 60228 (et son équivalent britannique BS EN 60228) classe les conducteurs en quatre classes principales en fonction de leur construction et de leur flexibilité. Comprendre où se situe la classe 5 dans cette hiérarchie est essentiel pour une sélection correcte des produits : Classe Tapez Descriptif Classe 1 Solide (rigide) Fil solide unique ; utilisé pour les installations fixes et permanentes où aucun mouvement ne se produit. Classe 2 Échoué (rigide) Plusieurs fils plus épais ; norme pour le câblage domestique et les réseaux électriques dans les installations fixes. Classe 5 Flexible (brins fins) De nombreux fils de cuivre fins reliés ensemble ; conçu pour les flexions et les mouvements fréquents. Classe 6 Extra-flexible (meilleurs brins) Des mèches encore plus fines que la classe 5 ; utilisé dans des applications hautement dynamiques nécessitant une flexibilité maximale. Qu'est-ce qui fait qu'un chef d'orchestre est de « classe 5 » ? Spécifications techniques Un conducteur de classe 5 se compose de plusieurs fils de cuivre fins reliés ensemble pour obtenir de la flexibilité. Contrairement aux hypothèses courantes, la CEI 60228 ne pas prescrire strictement le nombre total de brins. Au lieu de cela, la norme impose le respect de deux mesures principales : 1. Diamètre maximum des fils individuels Pour garantir que le conducteur reste véritablement flexible, la norme CEI 60228 fixe une limite supérieure stricte sur le diamètre de chaque toron individuel. Les brins plus fins se plient plus facilement, réduisant ainsi la fatigue du métal lors de cycles de flexion répétés. Des exemples représentatifs de la norme comprennent : Conducteur de 75 mm² → diamètre maximum de fil individuel : 0,21 mm Conducteur de 5 mm² → diamètre maximum de fil individuel : 0,26 mm Conducteur de 10 mm² → diamètre maximum de fil individuel : 0,41 mm Conducteur de 35 mm² → diamètre maximum de fil individuel : 0,41 mm 2. Résistance électrique maximale à 20°C La résistance électrique est le critère de performance déterminant. La résistance totale du conducteur de classe 5 complété ne doit pas dépasser les valeurs spécifiées dans les tableaux de résistance CEI 60228, mesurées à 20°C. Cette règle permet aux fabricants de concevoir une flexibilité : si un fabricant utilise des fils de 0,20 mm au lieu du maximum de 0,21 mm, cela est acceptable, à condition que le conducteur fini respecte toujours la limite de résistance. Cette approche à deux paramètres (résistance du diamètre du fil) garantit que les conducteurs de classe 5 sont à la fois physiquement flexibles et électriquement efficaces, sans surspécifier le processus de fabrication. Conducteurs de classe 5 et de classe 2 : différences fondamentales Les ingénieurs électriciens sont souvent confrontés au choix entre des conducteurs de classe 2 et de classe 5. La décision dépend si le câble sera dans une installation fixe ou dans une application mobile/flexible. Voici une comparaison directe : Caractéristique Classe 2 (Stranded, Fixed) Classe 5 (Flexible) Construction Fils moins nombreux et plus épais Beaucoup de fils fins Flexibilité Faible — adapté au câblage fixe Élevé – adapté au mouvement Applications typiques Câblage domestique, réseaux électriques Rallonges, panneaux de commande Méthode de résiliation Cosses ou vis simples Embouts recommandés Résistance à la fatigue des métaux Faible (non conçu pour la flexion) Élevé (conçu pour les flexions répétées) Coût Généralement inférieur Légèrement plus élevé en raison du processus de toronnage fin Applications clés des conducteurs CEI 60228 classe 5 Étant donné que les conducteurs de classe 5 peuvent résister à des vibrations modérées et à des flexions répétées sans se fracturer, ils sont spécifiés dans un large éventail d'industries : Cordons flexibles et rallonges : appareils électroménagers, outils électriques et équipements portables où les câbles doivent être enroulés, déroulés et repositionnés régulièrement. Panneaux de commande industriels : Un acheminement serré autour des coins et à travers des goulottes de câbles nécessite un rayon de courbure réalisable uniquement avec des conducteurs à brins fins. Faisceaux de câbles automobiles : les vibrations continues du moteur et les cycles de température exigent des conducteurs qui résistent à la fatigue du métal pendant toute la durée de vie du véhicule. Installations marines et offshore : le mouvement constant des vagues, combiné aux espaces confinés, fait de la classe 5 le choix préféré pour la distribution d'énergie à bord. Robotique et automatisation : les bras de robot articulés nécessitent des câbles qui se plient des milliers de fois par jour sans défaillance. La classe 5 relève ce défi pour les applications à flexibilité modérée (classe 6 pour les applications à flexibilité élevée). Pourquoi la spécification de la norme CEI 60228 classe 5 est importante pour votre projet La sélection d'un câble commercialisé comme « flexible » sans faire référence à une norme reconnue telle que la norme CEI 60228 classe 5 présente un risque important. Le respect de cette norme apporte trois garanties concrètes : Sécurité : les limites de résistance garantissent que le conducteur ne surchauffe pas sous le courant nominal, empêchant ainsi la dégradation de l'isolation et les risques d'incendie potentiels. Compatibilité : les diamètres de fil maximaux standardisés garantissent que le conducteur s'adapte correctement aux cosses, ferrules et borniers standard sans nécessiter de modifications. Longévité : le toronnage fin empêche la fatigue du métal lors de flexions répétées, prolongeant ainsi considérablement la durée de vie du câble par rapport aux alternatives non conformes. Lors de l'approvisionnement en câbles à l'échelle internationale, la certification CEI 60228 simplifie également l'approbation réglementaire, car la norme est adoptée ou reconnue dans l'UE (BS EN 60228), en Australie (AS/NZS 1125) et sur de nombreux autres marchés. Foire aux questions sur les conducteurs de classe 5 La classe 5 est-elle la même chose qu'un câble flexible ? Pas exactement. « Câble flexible » est un terme commercial large. La classe 5 est une classification spécifique des conducteurs CEI 60228 avec des exigences techniques mesurables. Un câble peut être commercialisé comme flexible sans répondre aux spécifications de classe 5. Les conducteurs de classe 5 peuvent-ils être utilisés à l’extérieur ? La classe 5 fait référence uniquement à la construction du conducteur, et non à la valeur nominale globale du câble. L'adéquation d'un câble à une utilisation en extérieur dépend des matériaux d'isolation et de gaine (par exemple PVC résistant aux UV, XLPE). Vérifiez toujours les spécifications complètes du câble, pas seulement la classe de conducteur. Quelle est la différence entre la classe 5 et la classe 6 ? Les deux sont des classes de chef d’orchestre flexibles. La classe 6 utilise des brins encore plus fins, ce qui se traduit par une plus grande flexibilité et un rayon de courbure minimum plus serré. La classe 6 est spécifiée pour les applications hautement dynamiques telles que la flexion continue des chaînes porte-câbles, tandis que la classe 5 couvre les scénarios de flexion modérée. Besoin d'aide pour sélectionner le bon conducteur pour votre application ? Notre équipe d'ingénierie est spécialisée dans les conducteurs et câbles conformes à la norme CEI 60228 pour les applications industrielles, marines, automobiles et commerciales. Que votre projet implique des environnements à fortes vibrations ou des installations fixes standards, nous fournissons des spécifications techniques détaillées et des devis compétitifs. Contactez-nous dès aujourd'hui pour discuter des exigences de votre projet.

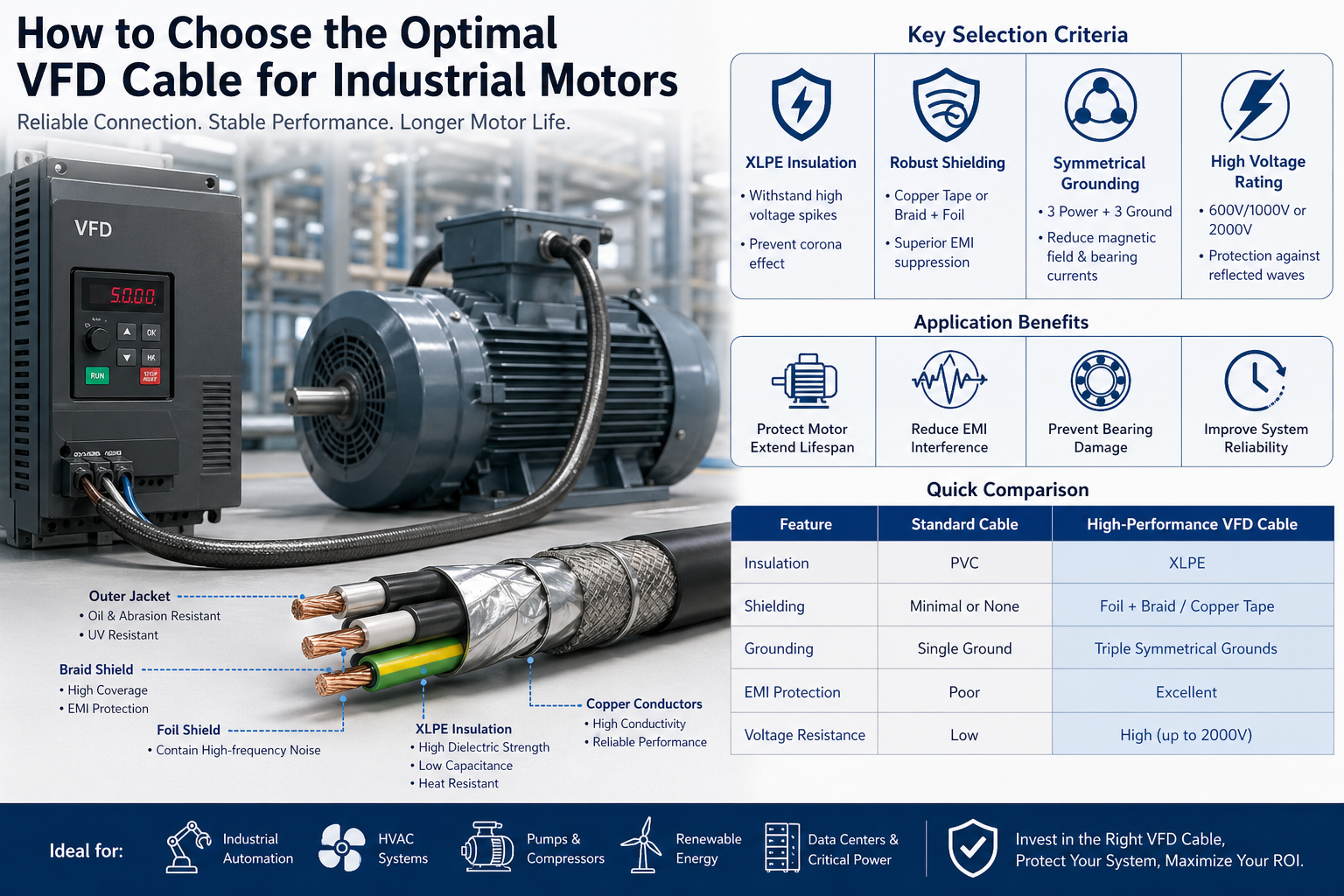

Dans les systèmes industriels modernes, la connexion entre un variateur de fréquence (VFD) et un moteur électrique représente l'un des environnements les plus agressifs sur le plan électrique. Les fréquences de commutation élevées, les pics de tension et les interférences électromagnétiques (EMI) exercent des contraintes extrêmes sur les câbles. La sélection d'un câble inapproprié n'est pas seulement un défaut de conception mineur : elle peut entraîner : Défaillance prématurée de l’isolation du moteur Dommages aux roulements causés par des courants vagabonds Augmentation des interférences électromagnétiques (EMI) Temps d'arrêt imprévus et coûts de maintenance Un câble VFD correctement conçu est donc essentiel pour la fiabilité, la sécurité et les performances à long terme du système. 1. Comprendre l'environnement d'exploitation du VFD Contrairement aux alimentations traditionnelles, les VFD utilisent la modulation de largeur d'impulsion (PWM) pour contrôler la vitesse du moteur. Cela crée une forme d'onde non sinusoïdale avec : Dv/dt élevé (taux de changement de tension) Surtension d'onde réfléchie (en particulier dans les longs câbles) Tension de mode commun et courants de circulation Pourquoi les câbles standard échouent Les câbles à usage général tels que le THHN ou les fils basiques isolés en PVC ne sont pas conçus pour ces conditions. Au fil du temps, ils peuvent éprouver : Dégradation de l'isolation due à la décharge corona Accumulation de chaleur excessive Fuite EMI affectant les instruments à proximité Résultat : Durée de vie du moteur réduite et performances du système instables. 2. Critères de sélection clés pour les câbles VFD A. Type d'isolation : XLPE pour la stabilité à haute fréquence Le système d’isolation constitue la première ligne de défense contre les contraintes électriques. Recommandé : Polyéthylène réticulé (XLPE) Avantages techniques : Rigidité diélectrique élevée pour résister aux pics de tension Faible perte diélectrique et capacité Indice thermique supérieur (généralement 90 °C à 125 °C) Forte résistance à la décharge corona Par rapport au PVC, le XLPE améliore considérablement la longévité de l’isolation dans les environnements à haute fréquence. B. Blindage avancé pour le contrôle EMI La suppression des interférences électromagnétiques est l'une des exigences les plus critiques dans les applications VFD. Sans protection adéquate, le bruit électromagnétique peut : Interférer avec les automates, les capteurs et les systèmes de communication Provoquer de faux signaux et des erreurs opérationnelles Augmenter les risques de non-conformité dans les environnements réglementés Structures de blindage recommandées : Bouclier de bande de cuivre Excellent pour contenir le bruit haute fréquence Fournit un chemin de mise à la terre à faible impédance Bouclier tressé en aluminium Couverture ≥85% Combine flexibilité et efficacité de blindage élevée Fonction clé : Un bouclier bien conçu garantit que les courants de mode commun reviennent à travers le câble , plutôt que d'endommager les roulements du moteur. C. Conception de mise à la terre symétrique La géométrie des câbles a un impact direct sur les performances électriques. Configuration des meilleures pratiques : Conducteurs triphasés 3 conducteurs de terre positionnés symétriquement Avantages en termes de performances : Réduit l'émission de champ électromagnétique Équilibre la distribution du courant de terre Minimise la tension de l'arbre et les courants de roulement Cette conception est particulièrement importante dans moteurs de moyenne et haute puissance . D. Tension nominale et protection contre les ondes réfléchies En raison des phénomènes d'ondes réfléchies, les pics de tension aux bornes du moteur peuvent atteindre 2 à 3 fois la tension nominale . Notes recommandées : 600V / 1000V pour les systèmes industriels standards 2000V pour : Longs parcours de câbles Variateurs à haute fréquence de découpage Applications critiques Aperçu de l'ingénierie : Les systèmes d'isolation à tension nominale plus élevée offrent une marge de sécurité qui réduit considérablement le risque de défaillance. 3. Considérations relatives au dimensionnement et à l'installation des câbles Ampacité et gestion thermique Le dimensionnement correct des conducteurs doit prendre en compte : Intensité du moteur à pleine charge (FLA) Température ambiante Mode d'installation (plateau, conduit, plein air) Regroupement des câbles et facteurs de déclassement Un dimensionnement incorrect peut entraîner une surchauffe et une durée de vie réduite du câble. Flexibilité et performances mécaniques Dans des environnements dynamiques, tels que : Robotique Lignes de production automatisées Machines de déménagement Utilisez des câbles VFD à haute flexibilité conçu pour les mouvements continus et les cycles de flexion. Résistance environnementale Les environnements industriels peuvent être difficiles et imprévisibles. Matériaux de veste recommandés : TPE (Élastomère Thermoplastique) : Excellente résistance à l’huile, à l’abrasion et aux produits chimiques Idéal pour les environnements industriels et difficiles PVC spécialisé : Rentable Convient aux applications industrielles générales Facteurs de protection supplémentaires : Résistance aux UV (installations extérieures) Protection contre l'humidité et la pénétration d'eau Résistance aux liquides de refroidissement et aux produits chimiques industriels 4. Conformité et normes (critiques pour les projets mondiaux) Lors de la sélection de câbles VFD pour des projets internationaux, la conformité est essentielle. Normes communes à prendre en compte : UL (Amérique du Nord) Normes CEI / EN (Europe) RoHS et REACH (conformité environnementale) Le choix de câbles conformes garantit : Approbations de projets plus faciles Risques juridiques et opérationnels réduits Compatibilité avec les marchés mondiaux 5. Comparaison rapide : câble standard et câble VFD Caractéristique Câble standard Câble VFD haute performance Isolation PVC XLPE Blindage Minime / Aucun Tresse d'aluminium / ruban de cuivre Mise à la terre Célibataire Multi-sol symétrique Contrôle EMI Pauvre Excellent Résistance à la tension Faible Élevé (jusqu'à 2000 V) 6. Scénarios d'application Les câbles VFD hautes performances sont largement utilisés dans : Systèmes d'automatisation industrielle Systèmes CVC avec variateurs de vitesse Systèmes de pompes et de compresseurs Centres de données et systèmes électriques critiques Systèmes d'énergie renouvelable (éolien, solaire) Chacun de ces environnements nécessite transmission de puissance stable, silencieuse et de haute fiabilité . 7. Conclusion : un investissement stratégique, pas seulement un élément Choisir le bon câble VFD n'est pas simplement une décision liée à des spécifications techniques : c'est un investissement à long terme dans la fiabilité du système. Même si les câbles VFD hautes performances peuvent avoir un coût initial plus élevé, ils offrent : Maintenance et temps d'arrêt réduits Durée de vie prolongée du moteur et de l’équipement Compatibilité électromagnétique (CEM) améliorée Coût total de possession (TCO) réduit Aperçu final : Un câble VFD bien sélectionné agit comme une barrière de protection entre votre variateur et votre moteur, garantissant un fonctionnement efficace, stable et sans interférence tout au long du cycle de vie du système.

Prenez un câble de commande et un câble d'alimentation côte à côte et ils semblent presque identiques. Même gaine extérieure, diamètre similaire, poids comparable. Mais si vous ne les câblez pas correctement, les conséquences vont de l'échec des séquences d'automatisation à de graves risques électriques. La différence entre ces deux types de câbles n'est pas cosmétique, elle est fondamentale. À quoi servent-ils réellement Un câble d'alimentation a une seule tâche : déplacer l'énergie électrique d'une source vers une charge. Qu'il s'agisse d'alimenter un moteur, d'alimenter un transformateur ou de distribuer du courant dans un bâtiment, le câble d'alimentation est le conduit de la force électrique brute. Il transporte un courant élevé sur de longues distances et sa conception reflète cette demande. Un câble de commande fait quelque chose de complètement différent. Il transporte des signaux (commandes, retours, mesures) entre un système de contrôle et les appareils qu'il gère. Pensez à un automate envoyant une instruction d'ouverture/fermeture à une électrovanne ou à un capteur signalant la température à un panneau de surveillance. Le courant est minime ; la précision est primordiale. En pratique, les deux câbles passent souvent par le même conduit ou chemin de câbles. Un câble d'alimentation alimente le moteur ; un câble de commande lui indique quand démarrer et arrêter. Ils sont complémentaires et non interchangeables. Comment ils sont construits différemment Tension nominale est la différence structurelle la plus immédiate. Les câbles d'alimentation sont évalués à 0,6/1 kV et plus : les types moyenne tension atteignent 10 kV, 35 kV et au-delà, régis par des normes telles que la CEI 60502 pour les câbles à isolation extrudée. Les câbles de commande fonctionnent dans une plage beaucoup plus basse : généralement 300/450 V à 450/750 V, car la transmission du signal ne nécessite pas d'infrastructure haute tension. Section des conducteurs et nombre de conducteurs raconter la suite de l'histoire. Les câbles d'alimentation donnent la priorité à la capacité de transport de courant, les conducteurs sont donc de grande taille : généralement 16 mm², 50 mm², 120 mm² ou plus, en cuivre ou en aluminium. Le nombre de cœurs reste faible : 1 à 5 cœurs par câble sont la norme. Les câbles de commande inversent complètement cette logique. Les conducteurs sont petits (0,5 mm² à 10 mm²), mais le nombre de conducteurs est élevé (de 2 conducteurs à 61 conducteurs dans un seul câble), car un circuit de contrôle complexe nécessite de nombreux chemins de signaux indépendants regroupés efficacement. Isolation et revêtement suivre le même schéma. Les câbles d'alimentation nécessitent une gaine épaisse et robuste pour supporter les hautes tensions, les contraintes mécaniques, la chaleur et l'humidité. Les câbles de commande utilisent une isolation plus légère en PVC ou XLPE, suffisante pour les signaux basse tension. Lorsque les deux types de câbles partagent un environnement industriel, la gaine du câble d'alimentation est sensiblement plus lourde. Blindage est facultatif sur les câbles d’alimentation mais souvent critique sur les câbles de commande. Dans les environnements soumis à de fortes interférences électromagnétiques (à proximité de gros moteurs, de variateurs de fréquence ou d'équipements de commutation), un câble de commande non blindé captera le bruit qui corrompt les signaux. Une bande de cuivre ou un blindage tressé autour du câble de commande bloque ces interférences et préserve l'intégrité du signal. Codage couleur diffère également. Les âmes des câbles d'alimentation utilisent des couleurs de phase standard (marron, noir, gris pour les phases ; bleu pour le neutre ; vert/jaune pour la terre) pour permettre une installation et une maintenance sûres. Les âmes des câbles de commande sont généralement noires avec des marquages ​​numériques blancs, car l'identification des circuits individuels compte plus que la convention de phase. Où appartient chaque câble Les câbles électriques fonctionnent partout où l’énergie électrique doit être déplacée à grande échelle. Les réseaux de distribution souterrains, les lignes aériennes de transmission, l’alimentation des machines industrielles et les colonnes montantes des bâtiments dépendent tous de câbles électriques. Pour le câblage et la distribution des installations, câbles d'alimentation basse tension pour la distribution du bâtiment et de l'industrie gérer la grande majorité des charges commerciales et industrielles légères. Pour l'infrastructure de réseau, les sous-stations et les connexions aux services publics, câbles électriques moyenne tension pour applications de réseau et de sous-stations transporter l’énergie aux tensions requises pour une transmission efficace sur longue distance. Les câbles de commande constituent l’épine dorsale de tout processus automatisé. Les chaînes de montage automobile, les systèmes DCS des usines chimiques, les systèmes de gestion des bâtiments (CVC, éclairage, contrôle d'accès), la signalisation ferroviaire et les circuits de relais de protection des centrales électriques dépendent tous de câbles de commande pour transmettre les signaux qui maintiennent les opérations synchronisées et sûres. Câbles de commande pour l'automatisation industrielle et le câblage des équipements sont conçus spécifiquement pour répondre aux exigences de précision et de flexibilité de ces environnements. Comparaison de référence rapide Principales différences structurelles et fonctionnelles entre les câbles d'alimentation et de commande Paramètre Câble d'alimentation Câble de commande Fonction principale Transmettre l’énergie électrique Transmettre des signaux/données de contrôle Tension nominale 0,6/1kV et plus (jusqu'à 500kV) 300/450V – 450/750V Section du conducteur Grand (16 mm² – 500 mm²) Petit (0,5 mm² – 10 mm²) Nombre de cœurs 1 à 5 cœurs 2 à 61 cœurs Épaisseur de l'isolation Épais (classé haute tension) Briquet (classé basse tension) Blindage Rarement requis Souvent requis (environnements EMI) Codage couleur de base Couleurs de phase (marron / noir / gris) Noir avec numérotation blanche Matériau conducteur Cuivre ou aluminium Cuivre (standard) Comment choisir le bon Trois questions résolvent la plupart des décisions de sélection. Premièrement : que transporte le câble ? S'il fournit du courant pour alimenter une charge (moteur, circuit d'éclairage, unité CVC), il s'agit d'une application de câble d'alimentation. S'il transporte une commande, une mesure ou un signal de retour, il s'agit d'une application de câble de commande. Deuxièmement : à quelle tension le système fonctionne-t-il ? Les systèmes fonctionnant au-dessus de 1 kV nécessitent des câbles d'alimentation classés en conséquence. Les circuits de signal et de commande fonctionnant à 24 V CC, 120 V CA ou 230 V CA relèvent du territoire des câbles de commande. Troisièmement : qu'est-ce que l'environnement électromagnétique ? Si le câble passe à proximité d'un équipement de commutation haute puissance, de variateurs de fréquence ou de gros moteurs, un câble de commande blindé est nécessaire pour éviter la dégradation du signal. Dans des environnements difficiles ou à haute température, fils ignifuges et résistants aux hautes températures offrent une protection supplémentaire pour les applications d'alimentation et de contrôle. Remplacer un type de câble par un autre n’est jamais une solution de contournement. L'utilisation d'un câble de commande dans une application électrique risque de provoquer une défaillance de l'isolation et un incendie. Faire passer un câble d'alimentation là où appartient un câble de commande gaspille des coûts et de l'espace, et peut quand même introduire des interférences. Le bon câble, dimensionné et spécifié correctement, est ce qui assure le fonctionnement sûr et fiable des systèmes pendant toute leur durée de vie. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

La sélection du bon câble nu en aluminium est une décision cruciale pour les ingénieurs, les chefs de projet et les équipes d'approvisionnement travaillant sur les systèmes aériens de transmission et de distribution d'énergie. Un mauvais choix peut compromettre la fiabilité du réseau, augmenter les coûts de maintenance ou créer des risques pour la sécurité sur le terrain. Ce guide passe en revue les principaux facteurs techniques et environnementaux qui devraient guider chaque sélection de câbles nus en aluminium. Pourquoi le câble en aluminium nu est un choix privilégié pour la transmission aérienne Les câbles en aluminium nu sont utilisés depuis plus d'un siècle pour la transmission aérienne d'énergie en extérieur, et pour cause. Comparé au cuivre, l'aluminium conduit l'électricité à environ 61% de la conductivité du cuivre tel que mesuré par rapport à la norme internationale sur le cuivre recuit (IACS). Bien que cela signifie qu'une plus grande section transversale est nécessaire pour transporter le même courant, les autres propriétés de l'aluminium rendent ce compromis intéressant dans de nombreuses applications. L'aluminium pèse environ un tiers de celui du cuivre, ce qui réduit considérablement la charge structurelle sur les tours et les poteaux et réduit les coûts d'installation sur de longues portées. Du côté des coûts, le câble en aluminium permet généralement des économies de matériaux substantielles par rapport aux conducteurs en cuivre équivalents – un avantage décisif dans les projets d'infrastructure de réseau où des centaines ou des milliers de kilomètres de conducteurs peuvent être nécessaires. Pour une comparaison détaillée des deux matériaux en termes de conductivité, de poids, de coût et de sécurité, voir câblage en cuivre ou en aluminium . Lorsque l'application est une transmission aérienne extérieure et que l'efficacité budgétaire est importante, câbles en aluminium nu offrir constamment une forte valeur. Comprendre les principaux types de conducteurs en aluminium nu Tous les câbles nus en aluminium ne sont pas identiques. Trois configurations principales sont disponibles, chacune conçue pour différentes priorités de performances. AAC (conducteur tout en aluminium) est entièrement fabriqué à partir de brins d’aluminium de qualité électrique. Il offre une bonne conductivité et est économique, ce qui le rend bien adapté aux applications extérieures générales et aux portées plus courtes où une résistance à la traction élevée n'est pas la principale préoccupation. AAAC (conducteur entièrement en alliage d'aluminium) est fabriqué à partir de brins d’alliage d’aluminium plutôt que d’aluminium pur. Cela offre une résistance supérieure à la corrosion, ce qui en fait l’option privilégiée pour les environnements humides, côtiers ou chimiquement agressifs. La construction en alliage améliore également la résistance à la traction par rapport à l'AAC. ACSR (conducteur en aluminium renforcé d'acier) combine une couche extérieure en aluminium avec un noyau en acier. Le noyau en acier offre une résistance élevée à la traction tandis que les brins d'aluminium transportent le courant électrique. Cette configuration est le choix standard pour les installations à longue portée et les lignes aériennes à haute tension où la charge mécanique est exigeante. Il combine une résistance élevée et une bonne conductivité – un équilibre que les conducteurs en aluminium pur ne peuvent atteindre seuls. La sélection du type correct dépend de la longueur de votre travée, de la résistance mécanique requise, des conditions environnementales locales et du budget. Pour la plupart des lignes longue distance à haute tension, l'ACSR est la valeur par défaut de l'industrie. Pour les environnements côtiers ou corrosifs, l’AAAC est généralement le meilleur choix. Pour câble aérien moyenne et basse tension Pour les applications avec des portées plus courtes, AAC ou AAAC offrent souvent le bon équilibre entre coût et performances. Capacité de transport de courant et sélection de la section L'intensité admissible - la capacité de transport de courant d'un conducteur - est le premier nombre à déterminer lors de la spécification d'un câble en aluminium nu. Le choix d'un conducteur sous-dimensionné crée une accumulation de chaleur dangereuse ; le surdimensionnement augmente les coûts inutilement. L'intensité admissible dépend de plusieurs variables : la section transversale du conducteur, la température ambiante, le rayonnement solaire, la vitesse du vent et la configuration de l'installation. Lors de la conception des lignes aériennes, les ingénieurs tiennent également compte de la température de fonctionnement maximale autorisée du conducteur, ce qui affecte à la fois la durée de vie du conducteur et son comportement en matière d'affaissement. Pour les conducteurs nus aériens extérieurs, une approche prudente est recommandée. Un léger surdimensionnement du conducteur par rapport à la charge maximale calculée offre une marge de sécurité contre la demande de pointe, les températures ambiantes extrêmes et la croissance future de la charge. La section transversale doit être sélectionnée en fonction de la pire combinaison de charges et de conditions environnementales attendues pendant la durée de vie nominale du câble. Vérifiez toujours les valeurs d'intensité admissible par rapport à la norme nationale ou internationale applicable pour le type de conducteur spécifique et la méthode d'installation utilisée. Exigences de résistance mécanique et de portée Dans la conception de lignes aériennes, les performances électriques seules ne suffisent pas : le conducteur doit également supporter les contraintes mécaniques des longues portées, les charges de vent, les charges de glace, ainsi que les dilatations et contractions thermiques au fil des années de service extérieur. La résistance à la traction d'un conducteur en aluminium nu détermine la durée pendant laquelle une travée peut être tendue en toute sécurité entre les structures de support. Les conducteurs ACSR sont spécialement conçus pour relever ce défi : le noyau en acier supporte la majorité de la charge mécanique tandis que les torons en aluminium gèrent la transmission du courant. Pour les très longues portées ou les zones soumises à des charges de vent ou de glace élevées, l'ACSR est généralement le seul choix approprié. Les calculs d'affaissement et de tension doivent être effectués pour chaque travée de la conception de la ligne. Le conducteur doit avoir suffisamment d'affaissement pour rester dans les limites de garde au sol de sécurité à la température maximale (lorsque le conducteur se dilate et s'affaisse le plus), tout en maintenant une tension adéquate à la température minimale (lorsque la contraction augmente la contrainte mécanique). Dans les zones sujettes aux vibrations induites par le vent, des amortisseurs anti-vibrations et une sélection appropriée des conducteurs aident à prévenir les dommages dus à la fatigue aux points de suspension au fil du temps. Conditions environnementales et résistance à la corrosion L'environnement d'installation influence considérablement le type de conducteur en aluminium nu approprié. L'aluminium forme naturellement une fine couche d'oxyde à sa surface, qui offre une certaine protection de base contre une oxydation ultérieure. Cependant, cette protection n’est pas uniforme dans toutes les conditions environnementales. Recommandations sur les types de conducteurs par environnement Environnement Type de conducteur recommandé Raison clé Général rural / extérieur intérieur AAC ou ACSR Rentable ; exposition modérée à la corrosion Côtier / humidité élevée AAAC Résistance supérieure à la corrosion grâce à la composition de l'alliage Zones industrielles (exposition chimique) AAAC L'alliage résiste aux atmosphères chimiques et chargées de sel Transmission longue portée/charge élevée ACSR Le noyau en acier offre la résistance mécanique nécessaire Connexions internes du poste AAC ou AAAC Portées plus courtes ; priorité au poids et au coût Dans les environnements côtiers et industriels, la combinaison de l’humidité et des contaminants atmosphériques accélère la corrosion électrochimique. Les conducteurs AAAC, qui incorporent des brins d'alliage d'aluminium plutôt que d'aluminium pur, offrent une meilleure résistance à la corrosion à long terme dans ces conditions et réduisent le risque de dégradation des conducteurs qui pourrait éventuellement compromettre la sécurité de la ligne. Conformité aux normes de l'industrie Les câbles nus en aluminium destinés au transport de puissance doivent être conformes aux normes internationales ou nationales reconnues. Ces normes définissent les exigences minimales en matière de pureté des conducteurs, de configuration de câblage, de propriétés mécaniques, de résistance électrique et de procédures de test. La spécification et l’achat de conducteurs répondant à ces normes constituent une base non négociable pour un fonctionnement sûr et fiable du réseau. Les normes les plus largement référencées incluent la CEI 61089 (conducteurs torsadés ronds pour lignes aériennes), ASTM B230 et B231 (conducteurs en aluminium et en alliage d'aluminium pour utilisation aérienne) et des normes régionales telles que GB/T 1179 utilisées en Chine. Pour les achats internationaux, les acheteurs doivent préciser quelle norme s’applique dans le pays cible et exiger du fabricant une preuve documentaire de conformité. La certification par des systèmes de gestion de la qualité reconnus, tels que ISO 9001 pour la qualité de la production et ISO 14001 pour la gestion environnementale, renforce la confiance dans la cohérence des processus de fabrication. Les fabricants réputés détiendront également des certifications spécifiques aux produits et seront en mesure de fournir des rapports de test démontrant la conformité à la norme de conducteur pertinente. Sécurité de terminaison et de connexion L’un des aspects les plus importants – et souvent négligés – lors de la sélection de câbles en aluminium nu est le système de terminaison. Le câble lui-même peut être correctement spécifié, mais de mauvaises connexions sont l'une des principales causes de surchauffe, d'arc et de défaillance prématurée dans les installations de conducteurs en aluminium. L'aluminium se dilate et se contracte plus que le cuivre en réponse aux changements de température. Ce cycle thermique peut progressivement desserrer les connexions qui n'étaient pas correctement serrées ou qui utilisaient du matériel incompatible. Au fil du temps, des connexions desserrées augmentent la résistance de contact, génèrent une chaleur excessive et créent un risque d'incendie. La solution consiste à utiliser des connecteurs, des pinces et du matériel spécialement conçus pour les conducteurs en aluminium, et à appliquer les valeurs de couple d'installation correctes, telles que spécifiées par le fabricant du matériel. Pour les connexions par cavaliers et les épissures dans les lignes aériennes, les connecteurs de type compression sont généralement préférés car ils assurent un contact mécanique constant sur toute la section du conducteur. Tout le matériel de terminaison doit être inspecté pendant l'installation et revérifié pendant les cycles de maintenance programmés, en particulier dans les zones sujettes à des vibrations ou à d'importantes variations de température quotidiennes. L’installation moderne de câbles en aluminium, lorsqu’elle est effectuée avec les bons composants et procédures, peut offrir la même fiabilité à long terme que le cuivre. La clé est de s’assurer que chaque élément de l’installation – conducteur, matériel et fabrication – est adapté et conforme au code. Conclusion Choisir le bon câble en aluminium nu nécessite bien plus que comparer les prix au mètre. La décision doit tenir compte du type de conducteur (AAC, AAAC ou ACSR), de la capacité de transport de courant requise, des exigences de portée mécanique, de l'exposition environnementale, des normes applicables et de la compatibilité du système de terminaison. Chacun de ces facteurs affecte directement la sécurité, la fiabilité et le coût total du cycle de vie de l'installation. Pour la plupart des applications de transmission aérienne, l'ACSR reste le choix préféré pour les longues portées et les lignes à charge élevée, tandis que l'AAAC offre une résistance supérieure à la corrosion dans les environnements côtiers ou chimiquement agressifs. AAC fournit une solution économique pour des portées plus courtes dans des conditions bénignes. Dans tous les cas, le respect des normes internationales et des pratiques d'installation appropriées sont essentiels pour obtenir les performances et la sécurité exigées par l'application. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Dans le domaine de l'électrotechnique et des applications pratiques de câblage, fil plein et fil toronné sont les deux types de conducteurs les plus couramment utilisés. Bien que les deux soient généralement fabriqués à partir de matériaux à haute conductivité tels que le cuivre ou l'aluminium et dimensionnés à l'aide de AWG (calibre de fil américain) ou section transversale métrique (mm²), leurs différences structurelles conduisent à des caractéristiques mécaniques et électriques distinctes. Comprendre ces différences est essentiel pour garantir sécurité, fiabilité et respect des normes électriques . 1. Construction et fabrication Fil solide Le fil solide est constitué d'un conducteur métallique continu unique , généralement isolé avec des matériaux tels que le PVC, le XLPE ou le caoutchouc. Structure et processus de fabrication simples Coût de production inférieur Propriétés physiques constantes Ce type de fil est largement utilisé dans installations permanentes et fixes . Fil toronné Le fil toronné est composé de plusieurs conducteurs plus petits torsadés ensemble pour former un seul conducteur équivalent. Le nombre de brins varie de quelques à plusieurs milliers Flexibilité accrue grâce au mouvement des brins Chemin conducteur légèrement plus long en raison de la géométrie de torsion En termes d'ingénierie pratique, la différence de poids par rapport au fil plein est négligeable. 2. Différences mécaniques et électriques Flexibilité et rayon de courbure Le fil toronné offre une flexibilité nettement supérieure : Convient aux flexions et aux mouvements répétés Résistant à la rupture par fatigue Le fil plein est plus rigide : Nécessite un rayon de courbure minimum plus grand (généralement 8 à 10 × le diamètre du conducteur) Sujet à la rupture sous des contraintes mécaniques répétées Résistance électrique Pour les fréquences d'alimentation CC et standard (50/60 Hz) : Le fil solide a une résistance légèrement inférieure en raison d'un chemin continu Le fil toronné a une résistance légèrement plus élevée en raison du contact entre les brins La différence est généralement inférieure à 1 à 2 % et est négligeable dans la plupart des applications. Performance haute fréquence (effet peau) À des fréquences plus élevées, le courant a tendance à circuler près de la surface du conducteur, un phénomène connu sous le nom de effet peau . Le fil toronné standard n’apporte qu’une amélioration limitée Des constructions spécialisées telles que Fil de Litz sont nécessaires pour réduire considérablement les pertes par effet cutané Le fil toronné est donc couramment utilisé dans applications audio, signal et électroniques , principalement pour la flexibilité plutôt que pour l'avantage électrique. Durabilité et résistance à la fatigue Le fil toronné fonctionne bien dans les environnements soumis à des vibrations et des mouvements Le fil plein est plus susceptible à la fatigue et à la rupture aux points de contrainte Cela fait du fil toronné le choix préféré dans : Systèmes automobiles Équipement industriel Robotique et assemblages mobiles Résiliation et installation Fil solide : Facile à insérer dans les bornes à vis et les connecteurs push-in Conserve sa forme lors de l'installation Convient aux longs parcours de conduits Fil toronné : Nécessite des embouts, des bornes à sertir ou des connecteurs Risque de brins lâches en cas de terminaison incorrecte Plus difficile à pousser dans de longs conduits Une terminaison appropriée est essentielle pour éviter surchauffe, arc électrique ou échec de connexion . Considérations relatives aux coûts Le coût du fil massif est généralement inférieur de 10 à 20 % Le fil toronné a une complexité de fabrication plus élevée Cependant, le coût total du système doit prendre en compte les exigences de l'application plutôt que le seul prix du matériau . 3. Applications typiques Applications pour le fil solide Câblage de bâtiments résidentiels et commerciaux Tableaux de distribution et appareillage de commutation Installations de conduits fixes ou de chemins de câbles Applications pour les fils toronnés Cordons d'alimentation et rallonges Câblage automobile et marin Machines industrielles Robotique et systèmes d'automatisation Câbles audio et signaux 4. Normes et conformité au code Les deux types de fils doivent être conformes aux normes applicables, notamment : UL83 Code national de l'électricité (NEC) CEI 60228 Pratique générale : Les installations fixes utilisent des conducteurs solides Les applications flexibles nécessitent des conducteurs multibrins L'utilisation d'un mauvais type peut entraîner violations du code ou risques pour la sécurité . 5. Meilleures pratiques Utilisez du fil solide uniquement dans des environnements stables et immobiles Utilisez du fil toronné pour toute application impliquant un mouvement ou une vibration Suivez toujours les méthodes de résiliation appropriées Se conformer aux codes électriques locaux et aux spécifications du fabricant Conclusion La différence entre les fils toronnés et les fils pleins réside dans leur comportement mécanique et aptitude aux applications , plutôt que la capacité de transport de courant. Le fil solide offre simplicité, coût réduit et facilité d'installation Le fil toronné offre flexibilité, durabilité et fiabilité en cas de mouvement La sélection du type de conducteur approprié garantit performances, sécurité et conformité à long terme dans n'importe quel système électrique.
