Dans les environnements industriels, les pannes de câbles ne causent pas seulement des désagréments : elles entraînent des temps d'arrêt coûteux, des risques pour la sécurité et des dommages aux équipements. Pourtant, le choix du bon câble est souvent considéré comme une réflexion après coup. Câbles pour équipements électriques Il s'agit d'une catégorie vaste et techniquement exigeante, couvrant tout, depuis les systèmes de contrôle et les panneaux d'automatisation jusqu'aux équipements portables gainés de caoutchouc et au câblage de signaux de qualité informatique. Faire le bon choix nécessite une compréhension claire de votre application, de votre environnement et des principales spécifications du câble. Ce guide passe en revue cinq facteurs clés que tout ingénieur et professionnel des achats devrait évaluer avant de spécifier des câbles d'équipement électrique à usage industriel. Que sont les câbles d’équipement électrique ? Les câbles d’équipement électrique constituent une catégorie distincte des câbles de transmission d’énergie haute tension. Alors que les câbles d'alimentation transportent l'électricité sur de longues distances à haute tension, les câbles d'équipement électrique sont conçus pour être utilisés dans les machines, les systèmes de contrôle, les bâtiments et les équipements industriels, généralement à des niveaux de tension basse à moyenne. Ils servent de système nerveux aux opérations industrielles, transmettant l’énergie, les signaux de commande et les données entre les composants. Cette catégorie comprend plusieurs sous-catégories clés, chacune avec ses propres spécifications de conception : Fils de construction — utilisé dans les installations fixes à l'intérieur des structures pour l'éclairage, les prises de courant et l'alimentation électrique générale. Fils gainés — fils multiconducteurs avec gaine de protection extérieure, adaptés aux installations intérieures et industrielles légères. Câbles de commande — conçu pour transmettre des signaux de commande entre les équipements, les panneaux et les systèmes d'automatisation. Câbles d'ordinateur — conçu pour la transmission de données et de signaux dans les systèmes informatiques et d'instrumentation industriels. Câbles gainés de caoutchouc — des câbles flexibles et durables adaptés aux équipements mobiles, à une utilisation en extérieur et à des conditions mécaniques difficiles. Comprendre quelle sous-catégorie correspond à votre application est la première étape essentielle, avant d'examiner toute autre spécification. Facteur clé 1 : Adaptez le type de câble à votre application L’erreur la plus courante et la plus coûteuse lors de la sélection d’un câble consiste à choisir un type de câble qui ne correspond pas à la fonction réelle qu’il doit remplir. Un câble qui fonctionne bien dans un panneau de commande fixe échouera rapidement s'il est utilisé sur un bras robotique mobile. De même, un câble de bâtiment à usage général n'est pas approprié pour un système d'automatisation industrielle qui exige une intégrité précise du signal. Utilisez le tableau ci-dessous comme référence de départ pour faire correspondre le type de câble à l'application : Guide de sélection du type de câble par application industrielle Demande Type de câble recommandé Exigence clé Panneaux PLC, systèmes de relais, instrumentation Câbles de commande Signal multiconducteur, blindé, basse tension Ordinateurs industriels, acquisition de données, capteurs Câbles d'ordinateur Intégrité élevée du signal, blindage EMI Équipements portables, grues, machines à souder Câble gainé de caoutchouc Flexibilité, durabilité mécanique, résistance aux intempéries Câblage intérieur fixe, panneaux, carters de machines Fils gainés Installation compacte, multiconducteur, économique Alimentation électrique générale du bâtiment Fils de construction Isolation standard monoconducteur ou multiconducteur Pour les applications impliquant des mouvements fréquents, telles que les systèmes de convoyeurs, les bras robotisés ou les outils portables, privilégiez toujours les câbles dotés de conducteurs finement torsadés et de matériaux isolants flexibles. Les installations fixes peuvent utiliser des conducteurs solides ou à torons compacts, qui offrent généralement une résistance plus faible et un diamètre plus petit pour un courant nominal donné. Facteur clé 2 : Matériau du conducteur : cuivre ou aluminium ? Le conducteur est l’âme de tout câble et le choix du matériau affecte directement la conductivité, le poids, la flexibilité et la fiabilité à long terme. Dans les applications d'équipements électriques industriels, le cuivre est le choix dominant , et pour cause. Le cuivre offre une conductivité électrique nettement supérieure à celle de l'aluminium – environ 60 % meilleure – ce qui signifie qu'un câble en cuivre peut transporter le même courant dans une section plus petite. Le cuivre est également plus résistant à la corrosion, plus facile à terminer de manière fiable et supporte bien mieux les contraintes mécaniques et les flexions répétées que l'aluminium. Pour les câbles de commande, les câbles d'ordinateur et les câbles gainés de caoutchouc utilisés dans les équipements actifs, les conducteurs en cuivre sont la norme. Les conducteurs en aluminium jouent un rôle dans les environnements industriels, mais principalement dans les infrastructures de distribution d'énergie, telles que les lignes aériennes et les entrées de service, où les économies de poids et le moindre coût des matériaux compensent le désavantage en matière de conductivité. Pour les câbles d’équipement électrique à l’intérieur des machines et des systèmes de contrôle, l’aluminium est rarement spécifié. Lors de la spécification des conducteurs en cuivre, tenez également compte de la configuration des torons : les conducteurs en cuivre toronnés offrent la flexibilité nécessaire aux câbles qui seront pliés, acheminés dans des espaces restreints ou connectés aux bornes à plusieurs reprises pendant l'installation et la maintenance. Facteur clé 3 : Matériaux d’isolation et de gaine L'isolation et la gaine extérieure déterminent dans quelle mesure un câble survit à son environnement d'exploitation. Une erreur accélère la dégradation, provoque une rupture de l’isolation et conduit finalement à une défaillance du système. Les trois familles de matériaux isolants les plus courantes sont le PVC, le XLPE et le caoutchouc, chacune ayant des caractéristiques de performance distinctes. Comparaison des matériaux d'isolation de câbles courants à usage industriel Matériel Plage de température Point fort Cas d'utilisation typique PVC (chlorure de polyvinyle) -15°C à 70°C Options économiques, flexibles et ignifuges disponibles Panneaux de commande intérieurs, câblage du bâtiment XLPE (polyéthylène réticulé) -40°C à 90°C (jusqu'à 250°C à court terme) Excellente résistance thermique et chimique, faible perte diélectrique Machinerie industrielle, installations extérieures et souterraines Caoutchouc (EPR / Néoprène) -40°C à 90°C Flexibilité supérieure, résistance à l'huile et à l'eau, ténacité mécanique Équipement portatif, exploitation minière, transformation des aliments, utilisation extérieure Pour les environnements présentant un risque de chaleur extrême ou de flamme nue, envisagez Câbles ignifuges résistants aux hautes températures , spécialement conçus pour maintenir leur intégrité sous contrainte thermique tout en empêchant la propagation du feu. Dans le secteur de la transformation des aliments et des boissons, où les câbles doivent subir un nettoyage chimique régulier et des lavages à haute pression, les gaines en néoprène ou en caoutchouc EPR offrent la résistance requise aux substances caustiques et à la pénétration de l'humidité. Le revêtement LSZH (Low-Smoke Zero-Halogen) est de plus en plus recommandé dans les espaces industriels fermés ou publics, tels que les tunnels, les terminaux ferroviaires et les centres de données, car il minimise les émissions de gaz toxiques en cas d'incendie, protégeant ainsi le personnel et les équipements sensibles. Facteur clé 4 : Conditions environnementales et mécaniques Les câbles industriels sont confrontés à des contraintes physiques que les câbles de bureau ou résidentiels ne subissent tout simplement pas. Avant de sélectionner un câble, effectuez une évaluation systématique des conditions environnementales et mécaniques auxquelles il sera confronté tout au long de sa durée de vie. Les questions clés à évaluer comprennent : Températures extrêmes : Le câble fonctionne-t-il à proximité de fours, de refroidisseurs ou d'installations extérieures présentant de grandes variations saisonnières de température ? Assurez-vous que la plage de température nominale du câble couvre tout le spectre de fonctionnement, et pas seulement la moyenne. Exposition à l’humidité et aux produits chimiques : Le câble sera-t-il exposé à l'eau, aux huiles, aux fluides hydrauliques ou aux solvants industriels ? Ceux-ci nécessitent des matériaux de gaine spécifiques et, dans certains cas, une construction blindée. Contraintes mécaniques : Le câble est-il dans une installation fixe ou va-t-il subir des flexions, des torsions ou des tensions répétées ? Les câbles sur bras robotisés ou porte-câbles (par exemple, chaînes porte-câbles) nécessitent des conceptions très flexibles avec des âmes renforcées. Vibrations : Les équipements équipés de moteurs, de compresseurs ou de machines tournantes génèrent des vibrations continues. Les conducteurs multibrins et l'isolation flexible sont essentiels pour prévenir les ruptures de fatigue au fil du temps. Exposition aux UV et aux intempéries : Les installations extérieures nécessitent des gaines extérieures stabilisées aux UV pour éviter une dégradation prématurée due à l'exposition au soleil. Pour les applications impliquant des entraînements de moteur à vitesse variable, une conception de câble spécialisée est essentielle. Câbles pour variateur de fréquence (VFD) sont spécialement conçus pour résister aux impulsions de tension haute fréquence générées par les contrôleurs VFD, qui peuvent rapidement détruire les câbles standard en raison des contraintes d'isolation et des effets d'ondes réfléchies. Facteur clé 5 : tension nominale, capacité de courant et blindage Trois spécifications électriques constituent l'épine dorsale de toute décision de sélection de câble : la tension nominale, la capacité de transport de courant (intensité admissible) et le blindage. Tension nominale définit la tension de fonctionnement maximale à laquelle l'isolation du câble peut résister en toute sécurité. Sélectionnez toujours un câble dont la tension nominale est égale ou supérieure à la tension nominale du système et tenez compte des pics de tension potentiels ou des surtensions transitoires dans le système. L’utilisation d’une tension nominale sous-dimensionnée entraîne une rupture de l’isolation et crée de graves risques d’incendie et de sécurité. Capacité actuelle (intensité admissible) est déterminé par la section du conducteur, mesurée en mm² ou American Wire Gauge (AWG). Un conducteur trop petit pour la charge surchauffera, accélérera le vieillissement de l’isolation et finira par tomber en panne. Calculez le courant maximum attendu, ajoutez une marge de sécurité appropriée et tenez également compte des chutes de tension sur des câbles plus longs, en particulier dans les lignes de production où les câbles peuvent s'étendre sur des dizaines de mètres. Blindage est critique dans les environnements où des interférences électromagnétiques (EMI) sont présentes. Les installations industrielles regorgent de sources EMI : les variateurs de fréquence, les soudeurs à l'arc, les fours à induction, les gros moteurs et les équipements CVC génèrent tous un bruit électrique important. Les câbles de commande et les câbles d'ordinateur utilisés dans ces environnements doivent être blindés, généralement avec un blindage tressé en cuivre ou en feuille d'aluminium, pour protéger l'intégrité du signal. Les câbles non blindés dans les environnements à interférences électromagnétiques élevées sont l'une des principales causes de pannes parasites du système de contrôle et d'erreurs de données. qui sont notoirement difficiles à diagnostiquer. Lors du routage de câbles blindés, assurez-vous toujours que le blindage est correctement mis à la terre à une extrémité (ou aux deux extrémités, en fonction de la fréquence des interférences) pour être efficace. Normes de conformité que vous devez connaître Les câbles industriels doivent répondre à des normes reconnues de sécurité et de performance. L'achat de câbles sans conformité vérifiable constitue un risque en matière de réglementation et de sécurité, en particulier sur les marchés d'exportation ou dans les secteurs réglementés tels que le pétrole et le gaz, la production d'électricité et le transport ferroviaire. Les normes les plus importantes à connaître sont les suivantes : CEI (Commission Electrotechnique Internationale) : Les normes CEI (telles que CEI 60227 pour les câbles isolés en PVC et CEI 60245 pour les câbles isolés en caoutchouc) sont mondialement reconnues et largement requises dans les projets internationaux. GB (norme nationale chinoise) : Obligatoire pour les produits fabriqués et vendus en Chine, souvent aligné sur la CEI mais avec des exigences locales spécifiques. UL (Laboratoires des assureurs) / NEC : Requis pour les projets aux États-Unis et sur de nombreux marchés d’exportation. La liste UL confirme qu'un câble a été testé et répond aux exigences de sécurité nord-américaines. Marquage CE : Indique la conformité aux exigences de l'UE en matière de sécurité, de santé et d'environnement, essentielles pour les câbles utilisés dans les projets industriels européens. Conformité ROHS : Limite l'utilisation de substances dangereuses dans les équipements électriques et électroniques, ce qui est de plus en plus requis par les normes d'approvisionnement mondiales. Demandez toujours des certificats de conformité et des rapports de test à votre fournisseur de câbles. Un fabricant réputé fournira naturellement une documentation complète. Erreurs courantes à éviter lors de la sélection de câbles industriels Même les ingénieurs expérimentés commettent des erreurs évitables lors de la spécification des câbles. Être conscient des pièges les plus courants peut permettre d'économiser des coûts et des temps d'arrêt importants : Utilisation de câbles de qualité commerciale dans des environnements industriels. Les câbles commerciaux sont conçus pour les environnements de bureau ou résidentiels contrôlés. Ils n’ont pas la résistance mécanique, l’épaisseur d’isolation et les caractéristiques environnementales requises pour les sols d’usine, les installations extérieures ou les machines soumises à des vibrations et à la chaleur. Les économies initiales sont rapidement effacées par des pannes prématurées. Ignorer l'environnement d'installation au stade de la spécification. Un câble spécifié correctement pour ses performances électriques mais installé dans un environnement au-delà de sa température nominale ou de sa résistance chimique échouera prématurément. Évaluez toujours les conditions d’installation avant de finaliser les spécifications. Sous-dimensionner les conducteurs pour réduire les coûts. L'exploitation d'un câble à sa capacité de courant maximale ou proche de celle-ci accélère le vieillissement de l'isolation et réduit considérablement la durée de vie du câble. Spécifiez des conducteurs avec une marge de courant raisonnable – généralement 20 à 30 % en dessous de l'intensité nominale du câble dans des conditions de fonctionnement normales. Ignorer le blindage dans les environnements bruyants. Dans une installation comportant plusieurs variateurs de vitesse, moteurs et équipements de soudage, le passage de câbles de commande ou de signaux non blindés pose problème. Le coût de l'ajout de câbles blindés est minime par rapport au temps d'ingénierie consacré au diagnostic des défauts de contrôle intermittents provoqués par les interférences électromagnétiques. Conclusion Le choix du câble d'équipement électrique approprié pour une application industrielle est une décision qui couvre le type de câble, le matériau du conducteur, la chimie de l'isolation, la conception mécanique et la conformité réglementaire. Chacune de ces dimensions est importante – et une faiblesse dans un domaine donné peut compromettre les performances et la sécurité de l’ensemble du système. En examinant systématiquement les cinq facteurs clés décrits dans ce guide, les ingénieurs et les équipes d'approvisionnement peuvent faire des sélections qui sont non seulement adéquates, mais optimisées pour une fiabilité à long terme et un coût total de possession. Si vous avez besoin d'aide pour sélectionner le câble adapté à votre application industrielle spécifique, l'équipe d'ingénierie de Huapu Cable est disponible pour vous fournir des conseils techniques et des spécifications personnalisées sur toute la gamme de câbles d'équipement électrique. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Lors de la configuration d'un réseau domestique, de nombreuses personnes sont confrontées à une question courante : Ai-je besoin d'un câble Ethernet blindé (STP) ou un câble non blindé (UTP) est-il suffisant ? Comprendre la différence et savoir quet le blindage est important peut vous aider à prendre une décision plus intelligente et plus rentable pour l'installation de votre maison. Qu’est-ce qu’un câble Ethernet blindé ? Le câble Ethernet blindé (STP) est conçu avec une couche de protection supplémentaire, généralement un blindage en feuille ou tressé, enroulée autour des paires de fils internes. Ce blindage contribue à réduire interférence électromagnétique (EMI) and interférence de radiofréquence (RFI) . En revanche, les câbles à paires torsadées non blindées (UTP) reposent uniquement sur la torsion des fils pour minimiser les interférences et sont les plus couramment utilisés. câbles dans les maisons. Principales différences entre STP et UTP Caractéristique Blindé (STP) Non blindé (UTP) Protection contre les interférences Élevé Modéré Coût Élevéer Inférieur Complexité de l'installation Plus difficile Facile Flexibilité Moins flexible Plus flexible Exigence de mise à la terre Obligatoire Non requis Avez-vous besoin d’un câble Ethernet blindé à la maison ? 1. Environnements domestiques typiques : non, ce n’est pas le cas Pour la plupart des ménages, Câbles UTP (comme Cat5e, Cat6 ou Cat6a) sont plus que suffisants. Les habitations ne subissent généralement pas suffisamment d’interférences électromagnétiques pour justifier le coût supplémentaire et la complexité des câbles blindés. Si votre configuration comprend : Routeurs Wi-Fi standards Consoles de jeux Téléviseurs intelligents Bureaux à domicile UTP offrira alors d’excellentes performances sans aucun problème. 2. Quand un câble blindé peut être nécessaire Il existe certaines situations spécifiques dans lesquelles les câbles STP ont du sens : une. Zones à forte interférence Si vos câbles Ethernet passent à proximité : Lignes électriques Équipement industriel Gros appareils électroménagers (par exemple, systèmes CVC) Le blindage peut aider à maintenir l’intégrité du signal. b. Maisons intelligentes avancées Les maisons dotées de systèmes d'automatisation étendus ou d'installations de câblage denses peuvent bénéficier d'une réduction des interférences. c. Longs parcours de câbles Si vous utilisez Ethernet sur de plus longues distances (proche de la limite de 100 mètres), le blindage peut aider à réduire la dégradation du signal. d. Installations extérieures Les câbles blindés sont souvent utilisés dans les installations extérieures ou souterraines, en particulier lorsqu'ils sont associés à une protection contre les intempéries. Considération importante : mise à la terre Un facteur critique souvent négligé est mise à la terre appropriée . Les câbles blindés doivent être correctement mis à la terre ; sinon, ils peuvent : Moins performant que les câbles non blindés Agir comme des antennes et introduire des interférences Pour la plupart des propriétaires, une mise à la terre appropriée ajoute une complexité inutile. Analyse coûts/avantages Câble UTP : Abordable, facile à installer et fiable pour 95 % des utilisateurs à domicile Câble STP : Plus cher, plus difficile à installer et bénéfique uniquement dans des scénarios spécifiques Pour un réseau domestique typique, l’investissement supplémentaire dans un câble blindé ne se traduit généralement pas par des gains de performances notables. Meilleure recommandation pour les utilisateurs à domicile Pour la plupart des utilisateurs, le meilleur choix est : Câble UTP Cat6 ou Cat6a pour une pérennité Connecteurs de haute qualité et gestion appropriée des câbles Cette configuration offre une excellente vitesse, stabilité et valeur sans complications inutiles. Conclusion Alors, avez-vous besoin d’un câble Ethernet blindé pour votre maison ? Dans la plupart des cas, la réponse est non. Sauf si vous faites face à des environnements à fortes interférences, à des installations complexes ou à des configurations spécialisées, des câbles Ethernet non blindés suffisent amplement pour un réseau domestique fiable et rapide. Choisir le bon câble ne consiste pas à obtenir l’option la plus avancée, il s’agit de sélectionner ce qui correspond à vos besoins réels. Pour la majorité des foyers, un câblage UTP simple et bien installé constitue la solution la plus intelligente et la plus efficace. Si vous planifiez votre réseau domestique et souhaitez des recommandations basées sur votre configuration, n'hésitez pas à nous le demander : une bonne base fait toute la différence.

Introduction Dans les projets de construction et d'infrastructure modernes, la sécurité incendie est une considération essentielle, en particulier lorsqu'il s'agit de la sélection des câbles. Lors d'un incendie, les câbles peuvent avoir un impact significatif sur les niveaux de fumée, la qualité de l'air et la visibilité, affectant directement l'évacuation et les interventions d'urgence. C'est ici Câble LSZH (Câble à faible fumée et zéro halogène) joue un rôle essentiel. Par rapport aux câbles PVC traditionnels, les câbles LSZH sont conçus pour réduire les émissions de fumée et éliminer les gaz halogènes nocifs. Dans cet article, nous expliquerons ce qu'est le câble LSZH, ses principaux avantages, où il doit être utilisé et les normes internationales pertinentes. Qu'est-ce que le câble LSZH ? Le câble LSZH signifie Câble à faible fumée et sans halogène , un type de câble fabriqué à partir de matériaux qui produisent : Faibles niveaux de fumée lorsqu'il est exposé au feu Pas de gaz à base d'halogène , comme le chlore ou le brome Contrairement aux câbles PVC conventionnels, les câbles LSZH sont spécialement conçus pour améliorer la sécurité en cas d'incendie. Caractéristiques clés Faible fumée (LS) : Réduit la densité de la fumée, aidant à maintenir la visibilité pendant l'évacuation. Zéro Halogène (ZH) : Empêche le dégagement de gaz corrosifs et toxiques pouvant nuire aux personnes et endommager les équipements. Pourquoi le câble LSZH est plus sûr que le câble PVC Les câbles en PVC traditionnels peuvent libérer une fumée noire dense et des gaz corrosifs tels que le chlorure d'hydrogène (HCl) lorsqu'ils sont brûlés. Ces gaz peuvent : provoquer une grave irritation des voies respiratoires réduire la visibilité corroder les équipements électroniques dommages aux infrastructures En revanche, les câbles LSZH réduisent considérablement ces risques. Principaux avantages de sécurité du câble LSZH Visibilité améliorée en cas d'urgence en cas d'incendie Émission de gaz toxiques réduite Risque réduit de corrosion des équipements Sécurité renforcée pour les occupants et les équipes de secours En raison de ces avantages, les câbles LSZH sont largement utilisés dans les environnements où la sécurité incendie est une priorité. Où le câble LSZH est-il utilisé ? Les câbles LSZH sont couramment utilisés dans environnements fermés ou à haute densité où la fumée et les gaz toxiques présentent de sérieux risques. 1. Systèmes de transports publics Stations de métro et tunnels Aéroports Gares ferroviaires Ces environnements nécessitent des mesures strictes de sécurité incendie en raison du volume élevé de passagers et des itinéraires d’évacuation complexes. 2. Établissements de santé et d’enseignement Hôpitaux Maisons de retraite Écoles et universités Les occupants de ces installations peuvent avoir besoin de plus de temps pour évacuer, ce qui rend les environnements à faible dégagement de fumée essentiels. 3. Immeubles de grande hauteur Tours de bureaux Complexes résidentiels Dans les immeubles de grande hauteur, l’évacuation peut prendre plus de temps, ce qui accroît l’importance du contrôle des fumées. 4. Espaces commerciaux et publics Centres commerciaux Centres d'exposition Salles de congrès La forte densité de foule rend la visibilité et la qualité de l’air essentielles en cas d’urgence. 5. Centres de données et infrastructures critiques Centres de données Salles de contrôle Centrales électriques Les câbles LSZH aident à protéger les équipements sensibles de la corrosion causée par les gaz acides. Comment identifier le câble LSZH Lors de l'achat de câbles LSZH, il est important de vérifier à la fois les marquages et les normes de conformité. Marquages courants Vous pouvez trouver les étiquettes suivantes sur les gaines des câbles : LSZH/LSOH HFFR (ignifuge sans halogène) Remarque importante Tous les câbles « à faible émission de fumée » ne sont pas entièrement sans halogène. Confirmez toujours via : fiches techniques rapports de tests documents de certification Normes internationales pour les câbles LSZH Pour garantir performances et sécurité, les câbles LSZH sont généralement testés conformément aux normes internationales : CEI 60332 – Propagation de la flamme CEI 61034 – Densité des fumées CEI 60754 – Émission de gaz halogène et acidité Le respect de ces normes est essentiel lors de la sélection de câbles pour des projets réglementés. Câble LSZH vs câble PVC Caractéristique Câble LSZH Câble PVC Émission de fumée Faible Élevé Contenu halogène Aucun Contient du chlore Libération de gaz toxiques Minime Élevé Risque de corrosion Faible Élevé Niveau de sécurité incendie Élevé Modéré Quand devriez-vous choisir le câble LSZH ? Vous devriez envisager le câble LSZH lorsque : le projet implique exigences de sécurité publique l'installation est en cours espaces clos ou mal ventilés les réglementations locales ou les spécifications du projet exigent câbles à faible fumée ou sans halogène protéger équipement sensible est important Conclusion Le câble LSZH est une solution essentielle pour améliorer la sécurité incendie dans les infrastructures modernes. En réduisant la fumée et en éliminant les gaz halogènes, il contribue à protéger à la fois la vie humaine et les équipements précieux. Alors que les réglementations de sécurité continuent d'évoluer dans le monde entier, le câble LSZH devient un choix de plus en plus important pour les ingénieurs, les entrepreneurs et les propriétaires de projets. Lors de la sélection des câbles, vérifiez toujours la conformité aux normes internationales et assurez-vous que le produit répond réellement aux exigences de performances LSZH. FAQ Que signifie LSZH ? LSZH signifie Low Smoke Zero Halogen. Le câble LSZH est-il obligatoire ? Dans de nombreux projets, notamment les bâtiments publics et les systèmes de transport, le câble LSZH est souvent requis par les réglementations ou les spécifications. Le câble LSZH est-il plus cher ? Oui, les câbles LSZH sont généralement plus chers que les câbles PVC, mais ils offrent des performances de sécurité nettement supérieures. Le câble LSZH est-il respectueux de l’environnement ? Les câbles LSZH sont considérés comme plus respectueux de l'environnement en cas d'incendie car ils émettent moins de substances toxiques et corrosives.

La durée de vie nominale des câbles isolés en polyéthylène réticulé (XLPE) est généralement de 20 à 30 ans. Cependant, en fonctionnement réel, la durée de vie physique des appareils modernes Câbles XLPE peut atteindre 40 à 60 ans, à condition qu'ils ne soient pas soumis à un fonctionnement à long terme aux limites de charge maximales et qu'ils soient protégés contre des dommages environnementaux extrêmes. À la température de fonctionnement nominale de 90°C, le matériau isolant conserve une rigidité diélectrique élevée. Cependant, lorsque la température de fonctionnement s'élève entre 95°C et 105°C, la durée de vie attendue du câble chute à seulement 7 à 30 ans. Les câbles XLPE sont devenus l'épine dorsale des réseaux électriques à moyenne, haute et très haute tension en raison de leurs propriétés d'isolation électrique supérieures, de leurs pertes diélectriques extrêmement faibles, de leur excellente résistance à la chaleur et de leur résistance mécanique élevée. La durée de vie d'un câble est une fonction de dégradation dynamique déterminée conjointement par la température, le champ électrique, l'humidité (effet d'arborescence de l'eau) et les contraintes mécaniques. Données de base sur la durée de vie et normes internationales Référence de conception : Les normes internationales telles que la CEI 60502 stipulent strictement une température de fonctionnement maximale autorisée pour les conducteurs continus de 90 °C pour les câbles XLPE. Ce seuil est fixé en fonction du taux de dégradation par oxydation thermique des polymères de haut poids moléculaire. Limites de température : La température de surcharge d'urgence admissible pour les câbles XLPE varie de 105°C à 130°C, tandis que la température instantanée qu'ils peuvent supporter lors d'un court-circuit peut atteindre jusqu'à 250°C (pour une durée n'excédant pas 5 secondes). Durée de vie réelle : À la température de fonctionnement standard de 90°C, la durée de vie attendue du matériau XLPE se situe entre 40 et 60 ans. Si le câble fonctionne systématiquement dans des conditions de charge partielle dans des applications réelles (par exemple, avec la température du conducteur maintenue autour de 70°C), sa durée de vie réelle peut facilement dépasser la barre des 50 ans. Mécanismes de vieillissement du noyau des câbles XLPE Le vieillissement de l’isolation des câbles est un processus physique et chimique irréversible qui entraîne une diminution de la rigidité diélectrique. Les principaux mécanismes sont régis par les quatre contraintes suivantes : Vieillissement thermique : Une exposition à long terme à des températures élevées provoque une dégradation thermique oxydative. Macroscopiquement, cela se manifeste par une fragilisation du matériau, avec des baisses significatives de l'allongement à la rupture (EAB) et de la résistance à la traction. Dans les évaluations techniques, lorsque l'EAB tombe à 50 % de sa valeur initiale, on considère qu'il s'agit de la « fin de vie physique » du matériau. Vieillissement électrique : Les défauts microscopiques (tels que les vides ou les impuretés) à l'intérieur de la couche isolante provoquent une distorsion du champ électrique, conduisant à une décharge partielle (PD). Au fil du temps, la corrosion électrique forme un « arbre électrique » qui finit par pénétrer dans la couche isolante, entraînant une panne catastrophique. L'accumulation de charge d'espace dans les applications à courant continu haute tension (HVDC) exacerbe également la distorsion du champ électrique. Arborescence de l'eau : C'est le « tueur invisible » dans les environnements humides. Sous l’action d’un champ électrique alternatif, l’humidité pénètre dans les défauts microscopiques de l’isolant, formant un réseau arborescent de micro-vides remplis d’eau. Cela réduit considérablement la capacité globale de tenue en tension de l’isolant. Stress mécanique et chimique : Le non-respect des exigences minimales en matière de rayon de courbure lors de l'installation (fatigue mécanique) élargira les vides microscopiques, favorisant grandement l'initiation d'une décharge partielle et d'un arbrement de l'eau. De plus, les anions tels que les ions chlorure présents dans les environnements marins peuvent déclencher une dégradation chimique à haute température, provoquant une forte baisse de la résistivité volumique du XLPE. Prédiction de la durée de vie et méthodes de diagnostic avancées Pour estimer avec précision la durée de vie utile restante (RUL), l'industrie utilise les modèles mathématiques et les technologies de tests non destructifs suivants : Modèles mathématiques Modèle de prévision de la durée de vie thermique : Basé sur l'équation d'Arrhenius. Ce modèle révèle une relation exponentielle entre température et durée de vie : pour chaque baisse de température de 10°C, la durée de vie du vieillissement thermique double. Modèle de durée de vie sous contrainte électrique : Basé sur le modèle de puissance inverse (IPM). Son paramètre clé, le coefficient d'endurance en tension (VEC), mesure la résistance du matériau au vieillissement électrique. Les matériaux XLPE de haute qualité ont généralement une VEC comprise entre 15 et 30. L'évolution des méthodes de diagnostic DC Hipot (Test à haut potentiel en courant continu) : Ceci est désormais obsolète et hautement destructeur. Une tension continue élevée accumule une « charge d'espace » à l'intérieur de l'isolation XLPE. Lorsque le fonctionnement en courant alternatif reprend, les champs électriques superposés peuvent détruire instantanément la fragile couche d’isolation. Test VLF (très basse fréquence) : L'alternative préférée de l'industrie. Il utilise une alimentation CA à très basse fréquence (0,1 Hz), ce qui évite l'effet de charge d'espace tout en provoquant la destruction en toute sécurité des défauts gravement détériorés lors de tests contrôlés. Diagnostic Tan Delta (tangente d'angle de perte diélectrique) : La « référence » pour évaluer le vieillissement de l’arbre hydrique et la pénétration d’humidité dans les câbles XLPE. En mesurant l'augmentation non linéaire des valeurs de perte à mesure que la tension d'essai augmente (l'effet « Tip-up »), il quantifie précisément la gravité du vieillissement. Surveillance des décharges partielles (PD) : Utilisé pour identifier avec précision les défauts microscopiques dans la couche isolante (par exemple, les espaces d'air dans les joints ou les couches de blindage endommagées). Pratiques d'ingénierie et assurance qualité pour prolonger la durée de vie des câbles XLPE Atteindre une durée de vie de plus de 50 ans pour les câbles XLPE nécessite un contrôle qualité complet depuis la fabrication jusqu'à l'exploitation : Contrôle ultime de la fabrication et de la sélection des matériaux haut de gamme Des matériaux de haute pureté doivent être utilisés et produits dans un environnement ultra-propre. La mise en œuvre d'un processus de triple extrusion garantit une liaison au niveau atomique entre le blindage du conducteur, la couche d'isolation XLPE et le blindage isolant, éliminant complètement les espaces d'air intercouches qui pourraient déclencher une décharge partielle. Utilisation de matériaux XLPE retardateurs d'arbres (TR-XLPE) et de conceptions complètes de blocage de l'eau (fils/bandes longitudinales bloquant l'eau, gaines radiales bloquant l'eau) pour isoler absolument l'humidité extérieure. Installation conforme et protection mécanique Le rayon de courbure (pas moins de 10 à 15 fois le diamètre extérieur) et la tension de traction doivent être strictement contrôlés pour éviter les microfissures dans la couche isolante. Les joints et les terminaisons sont les parties les plus vulnérables d'une ligne de câble. Leur fabrication doit être réalisée dans des environnements relativement secs et sans poussière pour éviter l'introduction d'impuretés. Optimisation de l’environnement opérationnel et gestion thermique Maintenez un espacement raisonnable entre les câbles pour faciliter la dissipation de la chaleur et éviter l'accumulation de chaleur. Il est recommandé d'adopter un fonctionnement déclassé, en laissant une marge de courant admissible appropriée pour éviter un fonctionnement à pleine charge à long terme. Installez des parasurtenseurs fiables (parafoudres) pour absorber les pics de tension haute fréquence provoqués par les surtensions de commutation et les coups de foudre. Questions fréquemment posées : Q1 : Pourquoi les systèmes électriques modernes utilisent-ils largement des câbles XLPE au lieu des câbles PVC traditionnels ? R : Le XLPE (Polyéthylène Réticulé) présente une structure thermodurcissable en réseau tridimensionnel, permettant des températures de fonctionnement continues jusqu'à 90°C, dépassant largement le PVC (maximum 70°C). De plus, le XLPE présente une rigidité diélectrique plus élevée, une perte diélectrique plus faible et ne libère pas de gaz halogènes toxiques lorsqu'il est brûlé. Il surpasse largement les câbles PVC en termes de durée de vie et de performances électriques. Q2 : La température de fonctionnement maximale d'un câble XLPE est de 90°C. Un dépassement occasionnel de cette température entraînera-t-il une brûlure immédiate du câble ? R : Il ne brûlera pas immédiatement, mais accélérera le vieillissement thermique. Les normes internationales autorisent des surcharges d'urgence à court terme jusqu'à 105°C, voire 130°C. Cependant, selon le modèle de vieillissement d'Arrhenius, pour chaque 10°C de température dépassant la valeur nominale, le taux de dégradation de la couche isolante double. Un fonctionnement à long terme en cas de surchauffe réduira considérablement la durée de vie totale du câble. Q3 : Qu'est-ce que l'« arborescence de l'eau » et comment peut-elle être évitée ? R : L'arborescence aquatique est un réseau arborescent de micro-vides formés lorsque l'humidité envahit les défauts microscopiques de l'isolant et s'étend en continu sous l'action combinée d'un champ électrique alternatif et d'un environnement humide dans les câbles XLPE. Les méthodes de prévention comprennent : l'utilisation de conceptions bloquant l'eau (telles que des gaines radiales bloquant l'eau et des fils longitudinaux bloquant l'eau), l'utilisation de matériaux retardateurs d'arbres (TR-XLPE) et la garantie que la gaine extérieure du câble n'est pas rayée pendant l'installation. Q4 : Je souhaite tester l’état d’isolation des câbles en service depuis de nombreuses années. Puis-je utiliser un testeur DC Hipot standard ? R : Absolument pas. Effectuer des tests DC haute tension traditionnels sur des câbles XLPE est hautement destructeur. Une tension continue élevée accumule une « charge d’espace » dans l’isolation. Une fois le courant alternatif rétabli après le test, la couche d'isolation, qui autrement aurait pu continuer à fonctionner normalement, est très susceptible de tomber en panne instantanément. Q5 : Si les tests DC Hipot ne doivent pas être utilisés, comment le degré de vieillissement des câbles XLPE doit-il être évalué scientifiquement ? R : Les normes de l'industrie recommandent d'utiliser des tests de tension de tenue CA à très basse fréquence (VLF, 0,1 Hz) combinés aux diagnostics Tan Delta (tangente de l'angle de perte diélectrique). Les tests VLF ne génèrent pas de charges d'espace nocives, tandis que les tests Tan Delta peuvent quantifier avec précision la gravité de l'arborescence de l'eau à l'intérieur du câble en mesurant les caractéristiques d'augmentation non linéaires (Tip-up) du courant de fuite à différentes tensions, vous aidant ainsi à planifier des remplacements préventifs. Vous recherchez des câbles XLPE hautement fiables pour votre prochain projet ? > Notre équipe d'ingénierie chez HUAPU CABLE est prête à vous aider à sélectionner, personnaliser et déployer des câbles. Contactez-nous dès aujourd'hui pour une consultation technique ou un devis personnalisé.

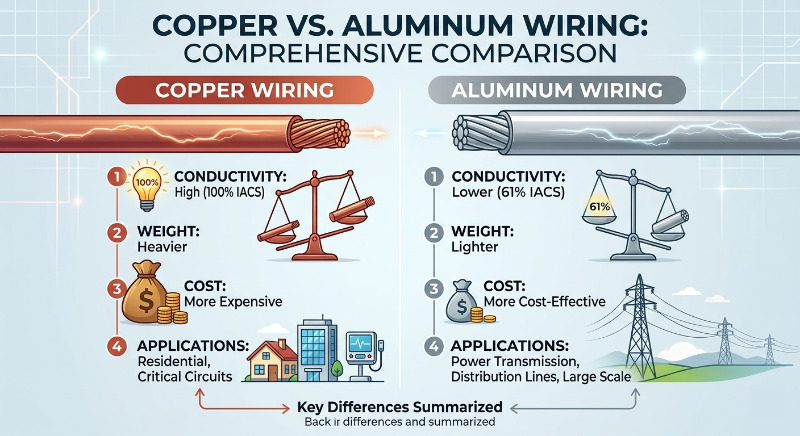

Introduction Le câblage en cuivre et en aluminium est une comparaison courante dans la conception électrique, car les deux matériaux sont largement utilisés, mais ils répondent à des besoins différents. Le cuivre est connu pour sa conductivité plus élevée et son dimensionnement compact, tandis que l'aluminium est plus léger et plus rentable pour de nombreuses applications à grande échelle. Ce guide explique les avantages et les inconvénients du câblage en cuivre et du câblage en aluminium afin que les lecteurs puissent choisir la bonne option en fonction des performances, du budget et des exigences d'installation. 1. Conductivité électrique La conductivité est la différence technique la plus importante entre le câblage en cuivre et en aluminium. Il est généralement mesuré par rapport à l'International Annealed Copper Standard (IACS), où le cuivre est fixé à 100 %. Cuivre : Le cuivre a une excellente conductivité et peut transporter plus de courant dans un fil plus petit. Cela en fait un choix judicieux pour le câblage résidentiel, les bâtiments commerciaux, les moteurs, les transformateurs et autres circuits sensibles à l'espace. Aluminium : L'aluminium conduit bien l'électricité, mais avec une conductivité d'environ 61 % de celle du cuivre. Pour supporter la même charge, le câblage en aluminium doit utiliser une section transversale plus grande, ce qui peut affecter le remplissage des conduits et la flexibilité de l'installation. 2. Poids et installation Le poids compte dans le transport, la conception de la structure de support et la main d’œuvre d’installation. Dans cette catégorie, l’aluminium présente un avantage majeur. Cuivre : Le cuivre est dense et nettement plus lourd que l’aluminium. Ce poids supplémentaire est généralement gérable dans les travaux de construction courts, mais il devient un inconvénient dans la transmission aérienne où des supports plus solides peuvent être nécessaires. Aluminium : L'aluminium a une densité environ un tiers de celle du cuivre, ce qui en fait le choix privilégié pour de nombreuses lignes aériennes de transport d'électricité et applications à longue portée. Son poids plus léger peut réduire la charge structurelle et les coûts d'installation. 3. Comparaison des coûts Le budget est souvent le facteur décisif dans les projets de câblage en cuivre ou en aluminium. Cuivre : Le cuivre est généralement plus cher en raison du prix des matières premières et des coûts de transformation. En retour, il offre d'excellentes performances dans un boîtier plus petit et est souvent préféré lorsque la fiabilité à long terme est la priorité. Aluminium : L'aluminium est généralement l'option la moins coûteuse et peut générer des économies substantielles dans les grandes installations. Cependant, le coût total du projet doit également inclure la sélection des connecteurs, la qualité des terminaisons et les pratiques d'installation conçues pour les conducteurs en aluminium. 4. Sécurité et performances à long terme Moderne câbles en aluminium peut être sûr lorsqu’il est correctement conçu, terminé et entretenu. La clé consiste à utiliser les bons dispositifs, les bonnes valeurs de couple et les bons connecteurs conçus pour l'aluminium. Cuivre : Le cuivre est mécaniquement robuste et moins sujet aux problèmes de connexion causés par la dilatation thermique. Il est largement utilisé dans les circuits critiques car il fonctionne de manière constante dans le temps. Aluminium : L'aluminium se dilate et se contracte plus que le cuivre à mesure que la température change, de sorte que des terminaisons desserrées ou incompatibles peuvent créer une accumulation de chaleur. Des connecteurs correctement spécifiés et des méthodes d'installation modernes contribuent à réduire ce risque. Tableau de comparaison rapide Caractéristique Câblage en cuivre Câblage en aluminium Conductivité Plus élevé (100 % SIGC) Inférieur (environ 61 % SIGC) Taille du fil Plus petit pour le même courant Plus grand pour le même courant Poids Plus lourd Plus léger Coût Coût matériel plus élevé Coût matériel inférieur Utilisations courantes Câblage résidentiel, câblage commercial, moteurs, transformateurs, circuits critiques Lignes aériennes, distribution, projets de longue durée et sensibles aux coûts Lequel devriez-vous choisir ? Le cuivre reste le choix standard pour la plupart des applications de câblage résidentielles et commerciales car il offre une forte conductivité, un dimensionnement compact et des performances fiables à long terme. L'aluminium est une excellente option lorsque le poids et le coût sont les principales préoccupations, en particulier dans les projets de transport et de distribution où des conducteurs de plus grande taille sont acceptables. Pour le câblage en aluminium, des connecteurs appropriés, des appareils compatibles et des pratiques d'installation correctes sont essentiels pour éviter la surchauffe, les arcs électriques et les pannes prématurées. Foire aux questions Le câblage en aluminium est-il sûr ? Oui, le câblage moderne en aluminium peut être sûr lorsqu’il est installé avec les connecteurs, dispositifs et réglages de couple corrects. Les anciens câblages en aluminium des circuits de dérivation créaient des problèmes principalement en raison de mauvaises connexions et de composants incompatibles. Pourquoi le cuivre est-il préféré dans les bâtiments ? Le cuivre est préféré car il transporte plus de courant dans une taille plus petite et est plus facile à terminer dans de nombreuses applications de construction. Il est également moins sensible aux problèmes de connexion causés par la dilatation thermique. Où le câblage en aluminium est-il le plus souvent utilisé ? L'aluminium est couramment utilisé dans les lignes électriques aériennes, les systèmes de distribution et certaines applications industrielles ou commerciales à grande échelle où un poids réduit et un coût inférieur sont importants. Points clés à retenir Le cuivre est le meilleur lorsque la conductivité, la taille compacte et la fiabilité à long terme sont les principales priorités. L'aluminium est le meilleur choix lorsque le coût inférieur et le poids plus léger comptent plus que la taille du conducteur. Pour le câblage en aluminium, les performances sûres dépendent de connecteurs, de terminaisons et d'une installation conformes au code. Conclusion La décision de câblage en cuivre ou en aluminium dépend des objectifs de votre projet. Choisissez le cuivre lorsque les performances, la taille compacte et la fiabilité à long terme comptent le plus. Choisissez l'aluminium lorsque le poids et le coût des matériaux sont la priorité, et assurez-vous que l'installation utilise les bons connecteurs et le matériel conforme au code.
