Que sont les fils de construction et pourquoi sont-ils importants ? Fils de construction sont les conducteurs électriques isolés installés dans les murs, les plafonds, les conduits et les chemins de câbles pour distribuer l'énergie dans les structures résidentielles, commerciales et industrielles. Ils constituent l’épine dorsale de tout système électrique : sans les câbles du bâtiment correctement sélectionnés et installés, l’éclairage, le CVC, les prises et les équipements critiques ne peuvent tout simplement pas fonctionner en toute sécurité. Selon l'administration américaine des incendies, les incendies électriques représentent environ 51 000 incendies domestiques chaque année , causant plus de 1,3 milliard de dollars de dégâts matériels. Une partie importante de ces incidents est due à un câblage inapproprié : conducteurs sous-dimensionnés, mauvaise isolation ou matériaux non adaptés à l'environnement d'installation. Choisir le bon fil de construction n’est pas seulement un détail technique ; c'est une décision critique en matière de sécurité. Types courants de fils de construction Le marché propose une grete variété de fils de construction, chacun étant conçu pour des tensions nominales, des conditions environnementales et des méthodes d'installation spécifiques. Comprendre les types clés aide les entrepreneurs, les ingénieurs et les gestionnaires d'installations à prendre des décisions d'approvisionnement éclairées. Fil THHN/THWN THHN (revêtement en nylon thermoplastique hautement résistant à la chaleur) and THWN (revêtement en nylon thermoplastique résistant à la chaleur et à l'eau) Les fils électriques sont les fils de construction les plus utilisés en Amérique du Nord. THHN est conçu pour les endroits secs jusqu'à 90°C, tandis que THWN étend la couverture aux environnements humides. La plupart des conducteurs modernes sont dotés d'une double classification THHN/THWN-2, ce qui les rend très polyvalents pour les installations de conduits dans les bâtiments commerciaux. Fil XHHW Le fil XHHW utilise une isolation en polyéthylène réticulé (XLPE), offrant des performances supérieures dans les environnements secs (90°C) et humides (75°C). Sa résistance à l'humidité et sa durabilité mécanique en font un choix privilégié pour les installations industrielles, les conduits souterrains et les emplacements exposés aux produits chimiques ou aux huiles. Câble NM-B (Romex) Le câble à gaine non métallique, communément appelé NM-B ou sous la marque Romex, est la solution de câblage standard pour la construction résidentielle. Il regroupe deux ou trois conducteurs isolés et un fil de terre dans une gaine en PVC, simplifiant ainsi l'installation dans des espaces intérieurs secs et protégés. Le NM-B est évalué à 60°C et est approuvé uniquement pour un usage résidentiel intérieur. Fil UTILISER-2 et RHH/RHW-2 Le fil USE-2 (Underground Service Entry) est conçu pour les systèmes enterrés directement et photovoltaïques, avec une isolation en polyéthylène réticulé évaluée à 90°C dans des conditions humides. Les conducteurs RHH/RHW-2 sont dotés d'une isolation en caoutchouc thermodurci et sont couramment spécifiés pour les tableaux de distribution, les panneaux de distribution et la distribution d'énergie industrielle. Type de fil Isolation Température maximale (sec/humide) Application typique THHN/THWN-2 PVC-Nylon 90°C / 75°C Câblage de conduits commerciaux XHHW-2 XLPE 90°C / 90°C Emplacements industriels et humides NM-B Gaine PVC 60°C / N/A Intérieur résidentiel USE-2 XLPE 90°C / 90°C Enfouissement direct et solaire photovoltaïque Comparaison des types de fils de construction courants, des températures nominales et des applications typiques. Comment sélectionner le bon fil de construction Choisir le bon fil de construction implique d’évaluer plusieurs facteurs interdépendants. Sauter une étape peut entraîner des violations du code, une défaillance prématurée de l'isolation ou des risques d'incendie. 1. Matériau du conducteur : cuivre ou aluminium Cuivre reste le matériau conducteur dominant pour les fils de construction en raison de son excellente conductivité, de sa flexibilité et de sa compatibilité avec la plupart des matériels de terminaison. Aluminium le câblage est plus léger et moins coûteux, ce qui le rend rentable pour les alimentations de gros calibre et les câbles d'entrée de service (généralement 1 AWG et plus). Cependant, l'aluminium nécessite un composé antioxydant au niveau des connexions et des terminaisons en aluminium pour empêcher l'accumulation de résistance au fil du temps. 2. Calibre de fil et intensité admissible Le calibre du fil – exprimé en AWG (American Wire Gauge) en Amérique du Nord – détermine directement la capacité de transport de courant, ou ampérage. Le tableau 310.15(B)(16) du NEC (National Electrical Code) fournit des valeurs d'intensité admissible basées sur la taille du conducteur, le type d'isolation et la température ambiante. À titre de référence générale : Cuivre 14 AWG — Circuits 15A (éclairage standard) Cuivre 12 AWG — Circuits 20A (prises cuisine, salle de bain) Cuivre 10 AWG — Circuits 30A (sécheuses, chauffe-eau) Cuivre 6 AWG — Circuits 55A (chargeurs EV, petits sous-panneaux) Appliquez toujours des facteurs de correction pour le remplissage des conduits, les températures ambiantes élevées et les charges continues (les charges fonctionnant pendant 3 heures nécessitent que le circuit soit dimensionné à 125% de la charge continue ). 3. Tension nominale La plupart des fils de construction standard sont évalués à 600V , qui couvre la grande majorité des applications résidentielles et commerciales légères. Des fils de bâtiment moyenne tension (5 kV, 15 kV, 35 kV) sont nécessaires pour la distribution primaire dans les grands campus commerciaux, les installations industrielles et les sous-stations de services publics. La non-concordance des tensions nominales avec la tension du système est une erreur critique et dangereuse. 4. Environnement d'installation L’environnement d’installation dicte le degré d’isolation requis. Les principales considérations comprennent : Endroits mouillés ou humides — nécessitent une isolation de classe W (par exemple, THWN-2, XHHW-2) Enterrement direct — nécessite un câble USE-2 ou UF ; Le THHN standard dans un conduit n'est pas acceptable sous terre sans protection du conduit Zones à haute température (à proximité de chaudières, d'équipements de toit) – spécifiez un fil résistant à 90 °C et confirmez la correspondance des caractéristiques nominales de terminaison. Espaces de plénum — exiger des câbles classés CMP avec une isolation ignifuge à faible émission de fumée conformément à l'article 800/820 du NEC Normes et certifications clés pour les fils de construction Des fils de construction réputés sont fabriqués et testés conformément aux normes nationales et internationales. La vérification de la conformité avant l'achat protège contre les produits contrefaits ou de qualité inférieure qui peuvent passer l'inspection visuelle mais échouer sous la charge. UL83 — Norme pour les fils et câbles à isolation thermoplastique (couvre THHN, THWN) UL44 — Norme pour les fils et câbles à isolation thermodurcissable (couvre XHHW, RHW) ASTMB3/B8 — Spécifications pour les conducteurs en cuivre recuit doux NEC (NFPA 70) — Le National Electrical Code régit l'installation et le dimensionnement de tous les câbles de construction aux États-Unis. RoHS/REACH — Directives européennes de conformité limitant les substances dangereuses dans les composés d'isolation et de gaine Achetez toujours des fils de construction auprès de fabricants dont les produits portent une marque de référencement tierce reconnue - généralement Répertorié UL, certifié CSA ou répertorié ETL — assurer une vérification indépendante des allégations de performance. Meilleures pratiques d'installation pour prolonger la durée de vie des câbles Même le fil de construction de la plus haute qualité sera moins performant s’il est mal installé. Le respect des meilleures pratiques éprouvées réduit les rappels, les réclamations au titre de la garantie et les pannes à long terme. Respecter le rayon de courbure minimum — Les courbures serrées fissurent l’isolation au fil du temps. La plupart des fils de construction nécessitent un rayon de courbure minimum de 5 fois le diamètre total du câble. Ne dépassez pas les limites de remplissage des conduits — Le chapitre 9 du NEC, tableau 1, limite le remplissage des conduits à 40 % de la section transversale du conduit pour trois conducteurs ou plus, empêchant ainsi l'accumulation de chaleur et les dommages à l'isolation. Utiliser un lubrifiant de traction approprié — Pour les longs conduits, utilisez un lubrifiant de tirage de fil approuvé UL et compatible avec le type d'isolation du fil ; les lubrifiants à base de pétrole peuvent dégrader les gaines en PVC. Terminaisons de couple selon spécifications — Un serrage excessif ou insuffisant des bornes crée des connexions à haute résistance qui génèrent de la chaleur. Utilisez toujours un tournevis dynamométrique calibré et suivez les valeurs de couple du fabricant. Étiqueter clairement les circuits — L'étiquetage cohérent des circuits sur les panneaux et les boîtes de jonction simplifie la maintenance future et réduit le risque de mise sous tension accidentelle pendant les travaux d'entretien. Tendances émergentes dans la technologie des fils de construction L'industrie du fil de construction évolue parallèlement aux tendances plus larges en matière de construction, de durabilité et d'électrification. Plusieurs développements remodèlent les spécifications des produits et les stratégies d’approvisionnement. Demande d’infrastructure de recharge pour véhicules électriques L'adoption rapide des véhicules électriques entraîne une demande importante de câbles de construction de plus gros calibre, capables de prendre en charge les installations de niveau 2 (240 V, 40 à 80 A) et de charge rapide CC (niveau 3). Les analystes du secteur prévoient que le marché américain des infrastructures de recharge pour véhicules électriques dépassera les 100 milliards de dollars d’ici 2030. , créant une demande soutenue pour des conducteurs en cuivre de 6 AWG à travers 250 kcmil dans les structures de stationnement commerciales et les bâtiments multifamiliaux. Isolation sans halogène et à faible fumée La sensibilisation croissante à la sécurité incendie et les codes de construction plus stricts en Europe et en Asie accélèrent l'adoption de sans halogène et sans halogène (LSZH) fils de construction. Lorsqu'il est exposé aux flammes, l'isolation LSZH produit beaucoup moins de fumées toxiques et de gaz corrosifs que le PVC standard, améliorant ainsi la sécurité d'évacuation et réduisant les dommages aux équipements dans les centres de données, les tunnels de transit et les immeubles de grande hauteur. Volatilité des prix du cuivre et alternatives à l’aluminium Les prix du cuivre ont connu une volatilité importante, atteignant des niveaux record au-dessus de 5,00 $/lb en 2024. Cela a renouvelé l'intérêt pour les conducteurs en aluminium avec des hybrides en aluminium recouvert de cuivre (CCA) pour des applications d'alimentation spécifiques, offrant une réduction des coûts de 30 à 50 % par pied linéaire sur les grands projets commerciaux lorsqu'ils sont correctement appliqués avec un équipement classé AL.

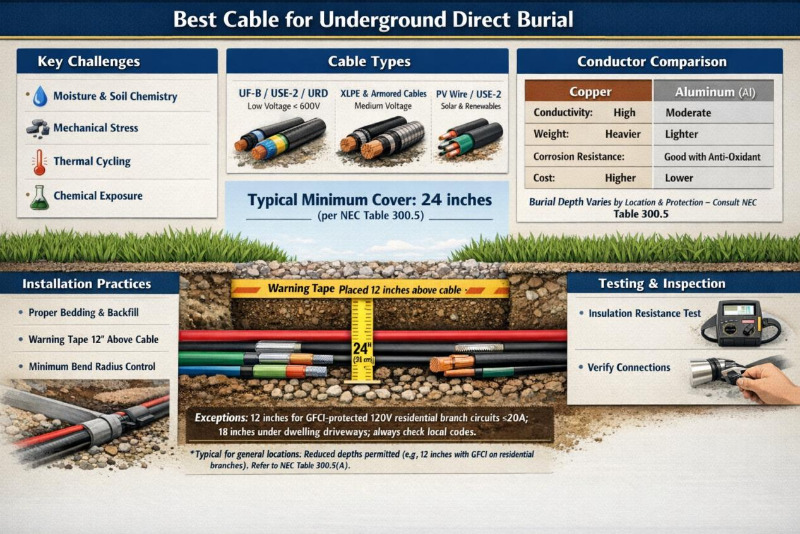

Version du document : 1.0 Objectif : Fournir aux ingénieurs électriciens, aux entrepreneurs et aux chefs de projet des conseils objectifs sur la sélection câbles adapté aux applications d’enfouissement direct, garantissant une fiabilité à long terme et une confoumité aux normes internationales. 1. Présentation Lorsqu'il s'agit de longévité de l'infrastructure, sélectionner le bon câble pour Enterrement direct (DB) est l’une des décisions les plus critiques en matière de conception et d’installation électrique. Contrairement aux câbles installés dans des conduits, les câbles directement enterrés sont continuellement exposés à : Humidité du sol et eaux souterraines Chimie et pH du sol variables Contraintes mécaniques dues aux roches, aux remblais et aux mouvements du sol Cycle thermique pendant le fonctionnement Ce guide définit les exigences clés, recommande les types de câbles par application, compare les matériaux conducteurs et décrit les pratiques d'installation essentielles pour atteindre une durée de vie de 30 ans. 2. Exigences relatives aux câbles enterrés directement Un câble est considéré comme pouvant être enterré directement uniquement lorsque son isolation et sa gaine extérieure sont spécifiquement conçues pour résister : Pénétration d'humidité et des phénomènes de dégradation tels que l'arborescence de l'eau Dommages mécaniques provenant d'objets pointus, d'un tassement du sol ou d'une excavation accidentelle Attaque chimique des contaminants du sol, des engrais ou des eaux souterraines Stress thermique et environnemental dans des conditions normales et de surcharge Les câbles standard destinés à l'intérieur (par exemple, THHN, fil de construction ordinaire en PVC) sont pas adapté à un enterrement direct sans protection mécanique supplémentaire. 3. Types de câbles recommandés par application La sélection du câble dépend de la classe de tension, des exigences de charge, des conditions environnementales et des normes régionales/nationales en vigueur (par exemple, NEC, CEI 60502 ou équivalents locaux). 3.1 Résidentiel et commercial léger (basse tension ≤ 600 V) UF-B (alimentation souterraine) Gaine thermoplastique résistante enveloppant tous les conducteurs ; largement utilisé pour les circuits de dérivation dans les endroits humides. UTILISER-2 / RHW-2 / XHHW-2 Conducteurs simples isolés au XLPE, 90 °C humides/secs ; commun pour les entrées de service et les mangeoires. Beaucoup portent plusieurs évaluations pour plus de polyvalence. URD (Distribution Résidentielle Souterraine) Câbles triplex/quadruplex en aluminium pré-assemblés avec isolation XLPE ; choix dominant pour les services souterrains résidentiels rentables. 3.2 Commercial, industriel et utilitaire (moyenne tension et charge élevée) Câbles isolés XLPE L'isolation en polyéthylène réticulé offre une excellente stabilité thermique (90 à 105 °C en continu), une résistance à la fissuration sous contrainte environnementale et des performances à long terme dans les environnements humides. Constructions courantes : monoconducteur ou multiconducteur avec gaine PVC, PE ou LSOH. Normes applicables : CEI 60502-1 (BT), CEI 60502-2 (MV), UL 44, UL 854, etc. Câbles blindés (pour une protection mécanique renforcée) STA (armure en bande d'acier) — Efficace contre l'écrasement et les dommages causés par les rongeurs. SWA (armure en fil d'acier) — Résistance à la traction supérieure ; idéal pour les sols instables ou les longs tirages. 3.3 Installations renouvelables et photovoltaïques UTILISER-2 or Fil PV (UL 4703) Résistant aux UV et aux températures élevées (90 à 150 °C) ; adapté aux parcours exposés et aux segments enterrés. Les conducteurs XLPE à double classification (par exemple RHW-2/USE-2) sont de plus en plus spécifiés. 4. Comparaison des matériaux conducteurs Caractéristique Cuivre (Cu) Aluminium (Al / Alliage / ACSR) Conductivité électrique Élevé (≈100 % SIGC) Modéré (≈61 % IACS pour la qualité EC ; alliages meilleurs) Poids Plus lourd Beaucoup plus léger (manipulation/tirage plus facile) Résistance à la corrosion Excellent Bon lorsqu'il est correctement terminé avec des inhibiteurs Coût du matériel Plus haut Inférieur, en particulier dans les conducteurs de plus grande taille Applications typiques Circuits à charge élevée, espaces restreints, terminaisons critiques Alimentations longue distance, distribution de services publics, projets axés sur les coûts Remarque importante pour les conducteurs en aluminium : Utilisez toujours des connecteurs homologués UL ou équivalents, appliquez un composé antioxydant approuvé et suivez les spécifications de couple du fabricant pour minimiser les échecs de connexion liés à l'oxydation. 5. Pratiques d'installation essentielles Pour maximiser la durée de vie et la sécurité des câbles : 1. Profondeur minimale d'enfouissement Conformez-vous aux codes électriques locaux/nationaux. Valeurs typiques (exemple du tableau NEC 300.5) : Circuits de dérivation résidentiels (120/240 V avec protection GFCI) : 12 à 18 pouces Enterrement direct général (la plupart des endroits) : 24 pouces Sous les zones de circulation automobile (allées, routes) : 24 pouces ou plus Dans un conduit : profondeurs réduites autorisées (6 à 18 pouces selon le type de conduit) 2. Litière et remblai Placez 4 à 6 pouces de sable propre ou de terre fine et sans roche sous et autour du câble pour le protéger des objets pointus. 3. Avertissement et protection mécanique Installez du ruban d'avertissement souterrain détectable à 12 pouces au-dessus du câble. Utilisez des dalles de béton, des panneaux de protection ou des manchons dans les zones d'excavation à haut risque. 4. Meilleures pratiques supplémentaires Respecter le rayon de courbure minimum selon les spécifications du fabricant. Contrôlez la tension de traction pour éviter d’endommager la gaine ou l’isolation. Effectuer des tests de résistance d'isolation (megger) après l'installation et le remblayage. 6. Résumé – Lignes directrices de sélection Type de projet Types de câbles recommandés Avantages clés Résidentiel standard / commercial léger UF-B, USE-2/RHW-2/XHHW-2, aluminium URD Économique et largement disponible Distribution d'énergie industrielle/utilitaire Isolation XLPE (blindé STA/SWA si nécessaire) Performances thermiques et environnementales supérieures Solaire photovoltaïque / énergie renouvelable UTILISER-2, PV Wire (UL 4703), dual-rated XLPE Résistance aux UV, indice de température élevé Vérifiez toujours la conformité à la dernière édition des normes applicables (NEC, série CEI 60502 ou réglementations locales), examinez les fiches techniques du fabricant et effectuez des évaluations des risques spécifiques au site. Laissez-nous vous accompagner dans votre projet : contactez nos experts techniques pour obtenir des spécifications personnalisées, une assistance en matière de conformité aux normes ou des fiches techniques détaillées sur les câbles armés XLPE, les équivalents USE-2, les variantes SWA, et bien plus encore.

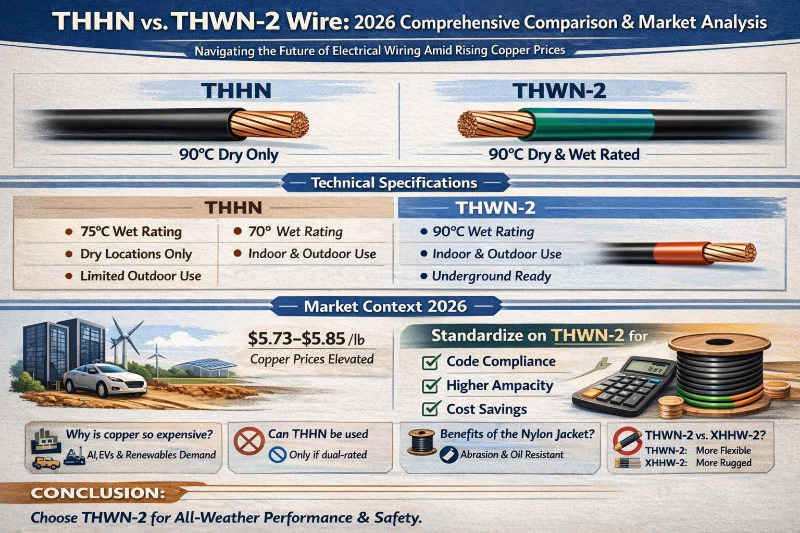

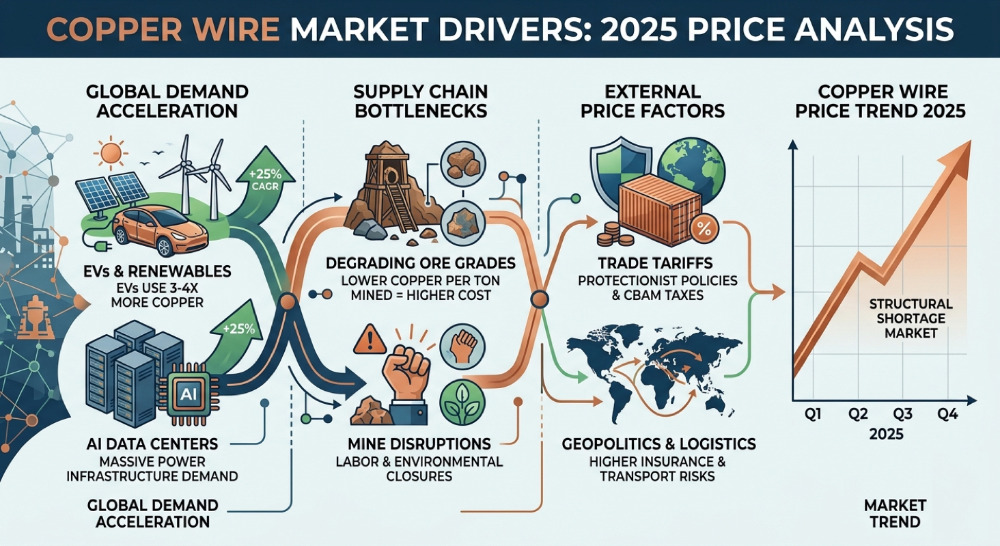

Présentation En 2026, dans un contexte d’électrification mondiale accélérée, d’expansion des centres de données basée sur l’IA et de croissance des infrastructures d’énergies renouvelables, la sélection de fil de construction transcende la conformité de base au code : il influence directement la fiabilité du projet, les performances thermiques et le coût total d'installation. THHN et THWN-2 restent les types prédominants pour les installations de conduits en Amérique du Nord. Bien que structurellement similaires et souvent doublement classés dans la production moderne, leurs classements environnementaux diffèrent considérablement, en particulier dans les endroits humides. Alors que les prix du cuivre restent élevés (les contrats à terme sur le cuivre du COMEX oscillant entre 5,73 et 5,85 dollars la livre à la mi-mars 2026 ; le cuivre à 3 mois au LME entre 12 700 et 12 900 dollars la tonne métrique), le choix du type de fil approprié est essentiel pour optimiser l'efficacité des matériaux et éviter des retouches coûteuses ou des pénalités de déclassement. Répartition des spécifications techniques Les désignations suivent les conventions du National Electrical Code (NEC), décrivant la composition de l'isolation, les limites thermiques et l'adéquation environnementale : - T — Thermoplastique (isolation primaire à base de PVC) - HH — Haute résistance à la chaleur (température de fonctionnement continue de 90 °C dans des endroits secs) - W — Classé pour endroits humides (adapté à l'exposition à l'humidité ou à la condensation) - N — Gaine extérieure en nylon (offre une résistance à l'abrasion, une protection contre les huiles/produits chimiques et une surface à faible friction pour faciliter le tirage des conduits) - 2 — Mise à niveau à double température : conserve la température maximale de 90 °C dans des conditions sèches et humides Différence principale : performances environnementales et thermiques Caractéristique THHN (non-2 / héritage) THWN-2 (ou THHN/THWN-2 moderne à double classification) Température nominale en emplacement sec 90°C 90°C Température nominale en emplacement humide 75°C (ou interdit sans double classement) 90°C (température maximale maintenue) Emplacements humides autorisés (NEC) Non (ou nécessite un déclassement de 75°C) Oui Conduit souterrain/extérieur Non autorisé sauf en cas de double évaluation Préféré et entièrement conforme Avantage d'intensité admissible dans des conditions humides Inférieur (utiliser une colonne à 75°C) Plus élevé (utiliser une colonne à 90 °C ; permet souvent une taille de conducteur plus petite) Veste en nylon Oui Oui Disponibilité sur le marché (2026) Rare (THHN pur uniquement) Dominant (produit standard à double notation) Aperçu clé THHN convient aux applications intérieures sèches et humides. THWN-2 est la solution privilégiée pour les conduits humides, souterrains ou extérieurs. Contexte de marché 2026 : sélection stratégique dans un environnement à coûts élevés Le marché du cuivre reste tendu en raison de l’infrastructure de l’IA, des tendances en matière d’électrification, des contraintes d’approvisionnement et de facteurs géopolitiques. Recommandation en matière d'approvisionnement Standardisez le THHN/THWN-2 à double évaluation pour réduire les risques et optimiser la rentabilité. Foire aux questions (FAQ) Pourquoi les prix du fil de cuivre restent-ils élevés en 2026 ? La demande en matière d’IA, de véhicules électriques et d’énergies renouvelables dépasse la croissance de l’offre. Le THHN peut-il être utilisé dans des conduits extérieurs ou souterrains ? Non, sauf si marqué THWN-2. Quel est l'avantage de la veste en nylon ? Améliore la traction et la durabilité. Comment THWN-2 se compare-t-il à XHHW-2 ? THWN-2 est plus léger et plus facile à installer ; XHHW-2 offre une meilleure résistance extrême. Conclusion La spécification du THWN-2 ou du THHN/THWN-2 à double évaluation garantit la conformité, les performances et la rentabilité.

Lorsqu'on aborde la question de savoir si fil d'aluminium peut être directement connecté à une prise en cuivre standard, la science des matériaux et les normes actuelles du National Electrical Code (NEC) fournissent une réponse définitive : absolument pas . Les données de la Commission américaine de sécurité des produits de consommation (CPSC) et du Franklin Research Institute révèlent que les maisons câblées avec du fil d'aluminium « ancienne technologie » d'avant 1972 sont 55 fois plus susceptibles d'atteindre des « conditions de risque d'incendie » au niveau des prises et des interrupteurs par rapport aux maisons câblées avec du cuivre pur. Ce risque extrême d'incendie ne provient pas du fil d'aluminium à l'intérieur des murs, mais se concentre plutôt aux points de connexion mécanique entre le fil d'aluminium et les bornes électriques inadaptées. Pourquoi la connexion directe aluminium-cuivre est-elle extrêmement dangereuse ? Le pressage de l’aluminium et du cuivre ensemble sans médiums spéciaux ni conception mécanique dédiée déclenche inévitablement une série de réactions physiques et chimiques destructrices lentes mais irréversibles. Inadéquation de dilatation thermique et « flux froid » : Le coefficient de dilatation thermique de l'aluminium (~23,1 µm/m·°C) est nettement supérieur à celui du cuivre et de l'acier. Lorsque le courant chauffe le fil sous les contraintes rigides d'une vis de prise standard, l'aluminium subit une expansion importante et une déformation plastique transversale irréversible, connue sous le nom de « flux à froid » ou fluage mécanique. Lors du refroidissement, l'aluminium se contracte mais perd son volume d'origine, laissant des espaces microscopiques qui provoquent de graves desserrements, des arcs électriques et éventuellement un grillage au cours de milliers de cycles thermiques. Couche d'isolation en oxyde mortel : Alors que le cuivre oxydé conserve une certaine conductivité, l'aluminium réagit instantanément à l'oxygène, formant une couche dense et extrêmement dure d'oxyde d'aluminium (Al₂O₃). Cette couche est un excellent isolant électrique qui gêne considérablement la transmission du courant. À mesure que la connexion mécanique se desserre, l’oxydation s’accélère, provoquant une augmentation exponentielle de la résistance de contact et générant une chaleur destructrice massive. Corrosion galvanique : Il existe une différence de potentiel significative entre l'aluminium et le cuivre. Lorsque ces métaux différents entrent en contact avec l’intérieur d’un récipient standard et sont exposés à l’humidité ambiante, ils forment une cellule galvanique microscopique. En tant qu'anode hautement active, le fil d'aluminium subit une corrosion galvanique rapide, dégradant sa structure physique et sa section électrique. La seule solution de connexion directe conforme : appareils classés CO/ALR Il est strictement interdit aux prises standard marquées « CU UNIQUEMENT » de terminer le fil d'aluminium, quelles que soient les circonstances. En raison du fluage à long terme de l'aluminium, les premiers dispositifs « AL/CU » ont également connu des défaillances à des taux élevés. Les codes électriques modernes (tels que NEC 406.10) exigent par la loi que les appareils non marqués CO/ALR (Cuivre-Aluminium Révisé) sont absolument interdits de terminer directement des conducteurs en aluminium. Les réceptacles CO/ALR doivent satisfaire aux normes strictes UL1567 norme. Ils utilisent un étamage profond pour minimiser les réactions galvaniques et comportent des fentes de guidage étroites et spécialisées pour verrouiller physiquement le fil d'aluminium en place, empêchant ainsi l'écoulement à froid. La meilleure solution de réparation permanente : le "Pigtailing" en cuivre Étant donné que les prises CO/ALR sont coûteuses et ne peuvent pas éliminer les risques liés aux multiples fils d'aluminium épissés ensemble à l'intérieur d'une boîte de jonction, la réparation permanente la plus fortement recommandée par la CPSC est "pigtailing" . Cela implique de raccorder solidement un court morceau de fil de cuivre pur au fil d'aluminium existant, qui est ensuite connecté à n'importe quelle prise moderne standard. La CPSC n'approuve officiellement que deux méthodes de pigtailing permanentes : 1. Système de sertissage par soudure à froid COPALUM (solution permanente optimale) Développée par TE Connectivity, il s'agit de la seule méthode de réparation que le CPSC juge aussi sûre que le recâblage complet d'une maison avec du cuivre. Le mécanisme : Il utilise un manchon spécialisé en cuivre étamé. Un outil électrique exclusif applique 10 000 livres de pression absolue pour créer un « sertissage à sec ». Le résultat : Cette pression extrême force les métaux à s'écouler plastiquement, déchirant instantanément la couche d'oxyde et fusionnant les réseaux métalliques à température ambiante pour former une « soudure à froid », éliminant définitivement l'oxydation future et la corrosion galvanique. 2. Terminal aluminium-cuivre dédié AlumiConn (alternative approuvée) Pour les zones où les outils COPALUM ne sont pas disponibles, la CPSC approuve le connecteur AlumiConn de King Innovation. Le mécanisme : Il s'agit d'un bornier miniature multiport compact dans lequel les fils d'aluminium et de cuivre sont insérés dans des ports complètement isolés, coupant ainsi le chemin de corrosion galvanique à la source. Anti-oxydation : L'intérieur est pré-rempli d'une pâte antioxydante qui recouvre instantanément les cristaux d'aluminium nus lors de l'insertion, bloquant ainsi l'oxygène. Avertissement de conformité critique : Contrôle obligatoire du couple (NEC 110.14(D)) Lors de l'utilisation de connecteurs AlumiConn, NEC 110.14(D) exige explicitement que les installateurs utilisent un outil dynamométrique calibré (comme un tournevis dynamométrique) pour obtenir le couple exact spécifié par le fabricant (généralement 10 à 15 pouces-livres). Un serrage insuffisant provoque des brûlures à haute résistance, tandis qu'un serrage excessif écrase le fil d'aluminium souple. Le fait de ne pas utiliser un outil dynamométrique enfreint les codes NEC et peut entraîner un refus de réclamation d'assurance après un incendie. Strictement interdit : les serre-fils standard ou « violets » sont-ils sûrs ? Non. Vous ne devez jamais utiliser de serre-fils à visser standard pour les connexions aluminium-cuivre. Même les serre-fils « violets » commercialisés pour les connexions aluminium-cuivre (comme l'Ideal 65, qui contient une pâte antioxydante) ne sont pas approuvés par la CPSC pour les réparations permanentes. Les tests en laboratoire montrent que les ressorts hélicoïdaux à l'intérieur de ces serre-fils ne peuvent pas limiter la forte dilatation thermique et l'écoulement à froid de l'aluminium. Les connexions de serre-fils sur le fil d'aluminium échouent souvent et présentent des risques d'incendie encore plus rapidement que les anciennes prises d'origine non traitées. FAQ | Foire aux questions Q1 : Puis-je connecter un fil d’aluminium directement à une prise en cuivre standard ? Absolument pas. Selon le Code national de l'électricité (NEC), il est strictement interdit aux appareils non certifiés sans marque CO/ALR de terminer des conducteurs en aluminium. La compression directe de ces deux métaux sans conception mécanique spécialisée déclenche des réactions destructrices irréversibles. Q2 : Pourquoi la connexion des fils d’aluminium et de cuivre provoque-t-elle des incendies ? Il y a trois raisons principales : Premièrement, la dilatation thermique plus élevée de l'aluminium provoque un fluage mécanique (flux à froid) au point de connexion, conduisant à un relâchement et à des arcs électriques. Deuxièmement, l’aluminium exposé forme instantanément une couche d’oxyde hautement isolante (oxyde d’aluminium) qui génère une chaleur extrême. Troisièmement, le contact entre les deux métaux provoque une corrosion galvanique, dégradant rapidement la résistance mécanique du fil. Q3 : Puis-je utiliser des prises « AL/CU » ou des serre-fils « violets » avec une pâte antioxydante ? Les premiers dispositifs « AL/CU » ont échoué parce qu'ils ne pouvaient pas résister au fluage à long terme de l'aluminium. De même, les serre-fils « violets » avec pâte antioxydante ne sont pas reconnus par la CPSC pour les réparations permanentes ; leur taux de défaillance et leur risque d'incendie sont encore plus rapides que ceux des vieux récipients non traités. Q4 : Quelle est la manière la plus conforme et la plus sûre de réparer un vieux câblage en aluminium ? Il n'existe que deux voies totalement conformes pour éliminer définitivement les risques de surchauffe : soit remplacer complètement les appareils par des prises CO/ALR dédiées répondant à la norme UL 1567 ; ou utilisez des tresses en cuivre avec le système de soudure à froid COPALUM ou les bornes AlumiConn, en vous assurant d'utiliser un outil dynamométrique de précision pour répondre aux spécifications de couple NEC 110.14(D) lors de l'installation. Conseil de professionnel : sécuriser l’ingénierie électrique à la source La stabilité à long terme des systèmes électriques repose non seulement sur des techniques de câblage des bornes conformes, mais, plus fondamentalement, sur la qualité des câbles eux-mêmes. Qu'il s'agisse de mises à niveau complexes de câblage commercial ou d'approvisionnements en gros pour des projets internationaux à grande échelle, la fiabilité des matériaux est la bouée de sauvetage de toute installation. En tant que fabricant dédié profondément engagé sur le marché mondial B2B, HUAPUCABLE fournit à ses clients mondiaux des câbles hautes performances qui respectent strictement les normes internationales de sécurité et de qualité. De la sélection rigoureuse des matières premières aux processus de fabrication avancés, nous éliminons les risques de sécurité électrique à la source, garantissant ainsi que vos projets internationaux de construction et d'infrastructure sont exécutés en toute sécurité, efficacement et avec succès.

Que sont les câbles d’équipement électrique et pourquoi sont-ils importants Câbles pour équipements électriques sont l’épine dorsale de tout système d’alimentation ou de contrôle. Ils transmettent l'électricité, les données et les signaux de contrôle entre les composants, depuis les panneaux et les variateurs jusqu'aux moteurs, capteurs et dispositifs d'automatisation. Choisir le bon câble n’est pas un détail mineur ; cela affecte directement la fiabilité du système, l’efficacité énergétique, les coûts de maintenance et, surtout, la sécurité. Dans les environnements industriels et commerciaux, les pannes de câbles représentent une part importante des temps d'arrêt imprévus. Selon les données de l'Electric Power Research Institute (EPRI), la dégradation de l'isolation et une mauvaise sélection de câbles font partie des trois principales causes de défauts électriques. Un câble bien spécifié dure des décennies ; un système mal choisi peut échouer en quelques mois – ou pire, provoquer un incendie. Comprendre les principes fondamentaux des câbles d'équipement électrique (leur construction, leurs valeurs nominales et leur logique d'application) est essentiel pour les ingénieurs, les équipes d'approvisionnement et les installateurs. Types de base de câbles d’équipement électrique Différentes applications nécessitent différentes conceptions de câbles. Les catégories les plus couramment utilisées dans les installations d’équipements électriques comprennent : Câbles d'alimentation — Conçu pour transporter des charges de courant élevées depuis la source d'alimentation jusqu'aux moteurs, transformateurs et appareillages de commutation. Généralement construit avec des conducteurs toronnés en cuivre ou en aluminium et évalué de 600 V à 35 kV selon le système. Câbles de commande — Utilisé dans les systèmes d'automatisation et d'instrumentation pour transmettre des signaux basse tension entre les automates, les capteurs, les relais et les actionneurs. Ils sont typiquement multicœurs (4 à 37 cœurs) avec blindage individuel ou collectif. Câbles d'instrumentation — Une sous-catégorie de câbles de commande optimisés pour l'intégrité du signal. Ils disposent d'un blindage étanche, d'une faible capacité et d'une résistance aux interférences électromagnétiques (EMI), essentielles dans les industries de transformation telles que le pétrole et le gaz, les produits chimiques et pharmaceutiques. Câbles souples — Conçu pour les pièces mobiles, les chemins de câbles et les connexions de machines-outils où une flexion fréquente fatiguerait les câbles standard. Les brins conducteurs sont plus fins et les gaines sont constituées de composés hautement élastiques tels que le PUR (polyuréthane) ou le TPE. Câbles armés (SWA / AWA) — Les câbles armés en fil d'acier ou en fil d'aluminium offrent une protection mécanique dans les environnements souterrains, extérieurs et industriels où les dommages physiques constituent un risque réel. Câbles coupe-feu et LSZH — Les câbles LSZH (Low Smoke Zero Halogène) sont obligatoires dans les espaces publics fermés, les tunnels et les centres de données. Les variantes résistantes au feu maintiennent l'intégrité du circuit pendant une période définie (généralement 30 à 120 minutes) même lorsqu'elles sont exposées à une flamme directe. Chaque type suit une logique de construction distincte, et les mélanger (par exemple, utiliser un câble de commande standard dans une application à haute flexibilité) est une erreur courante et coûteuse. Paramètres techniques clés et normes internationales Spécifier correctement les câbles des équipements électriques nécessite d’évaluer simultanément plusieurs paramètres techniques : Tension nominale Les câbles sont évalués en fonction de leur tension de fonctionnement maximale, exprimée en U₀/U (par exemple 0,6/1 kV). Le dépassement de la tension nominale provoque une rupture de l'isolation au fil du temps. Dans les panneaux d'équipement, les câbles 300/500V ou 450/750V sont standards ; pour la distribution moyenne tension, des valeurs nominales de 6/10 kV, 12/20 kV ou supérieures sont requises. Capacité de transport de courant (ampérage) L'intensité admissible est déterminée par la section du conducteur, le matériau isolant, la méthode d'installation et la température ambiante. Par exemple, un conducteur en cuivre de 2,5 mm² dans l'air libre transporte environ 26 A, mais le même câble installé dans un conduit groupé peut être réduit à 16 A ou moins. Le surdimensionnement des conducteurs augmente le coût ; le sous-dimensionnement crée de la chaleur – et des risques. Matériaux d'isolation et de gaine Les matériaux isolants les plus courants et leurs caractéristiques sont résumés ci-dessous : Matériel Max. Temp. Propriétés clés Utilisation typique PVC 70°C / 90°C Économique, résistant à l’huile Câblage général, panneaux XLPE 90°C Capacité plus élevée, résistant à l'humidité Distribution d'énergie, câbles MT LSZH 70°C – 90°C Faible fumée, sans halogène Bâtiments publics, tunnels, centres de données Silicone 180°C Résistance extrême à la chaleur et au froid Fours, fournaises, aérospatiale PUR 80°C Très flexible, résistant à l'abrasion Chaînes de traînage, bras robotisés Tableau 1 : Matériaux d'isolation courants pour les câbles d'équipements électriques et leurs applications typiques Normes pertinentes L'achat de câbles doit toujours faire référence à la norme applicable à la région et à l'application : CEI 60502 — Câbles d'alimentation avec isolation extrudée pour tensions assignées de 1 kV à 30 kV CEI 60227 / CEI 60245 — Câbles isolés en PVC et en caoutchouc pour câblage fixe EN 50525 — Norme européenne pour les câbles basse tension utilisés dans les installations fixes et flexibles UL44/UL83 — Normes des Underwriters Laboratories largement requises sur les marchés nord-américains GB/T12706 — Norme nationale chinoise pour les câbles d'alimentation, essentielle pour les projets avec les fournisseurs d'équipements chinois Comment sélectionner le bon câble pour les applications d'équipement électrique La sélection des câbles est une décision à plusieurs variables. Une approche structurée évite à la fois la surspécification (qui gaspille le budget) et la sous-spécification (qui crée des risques). Suivez cette séquence : Définir les besoins électriques — Confirmez la tension du système, le courant de charge maximum et le niveau de courant de défaut. Ceux-ci déterminent la taille des conducteurs et la classe d’isolation. Évaluer l'environnement d'installation — Intérieur ou extérieur ? Sous terre, dans un conduit ou exposé ? Présence de produits chimiques, d'huiles, d'exposition aux UV ou de contraintes mécaniques ? Chaque facteur restreint les types de câbles viables. Vérifier la plage de température — La température ambiante de fonctionnement et tout échauffement par court-circuit doivent rester dans les limites nominales du câble. Les câbles dans les salles des machines ou à proximité de sources de chaleur nécessitent une isolation de qualité supérieure. Évaluer les exigences de flexibilité — Les installations statiques tolèrent les câbles standards ; les applications dynamiques (chaînes porte-câbles, robots, grues) nécessitent des câbles spécialement conçus pour les cycles de flexion – souvent 5 à 10 millions de cycles de flexion pour les robots industriels. Appliquer les exigences de sécurité et du code — Les bâtiments publics nécessitent du LSZH. Les zones dangereuses (zones ATEX/IECEx) nécessitent des câbles avec des indices spécifiques de résistance aux flammes et à l'inflammation. Vérifiez toujours les réglementations locales. Confirmer les besoins en matière de blindage — Dans les environnements équipés de variateurs de fréquence (VFD), de moteurs ou de commutations haute fréquence, les câbles non blindés captent les interférences électromagnétiques et provoquent des erreurs de signal ou des déclenchements intempestifs. Utilisez des câbles blindés individuellement ou collectivement, selon le cas. Une erreur courante consiste à sélectionner la section du câble uniquement en fonction du courant nominal, sans tenir compte de la chute de tension. Dans les longs câbles, en particulier à 24 V CC dans les circuits d'automatisation, une chute de tension, même de 1 à 2 V, peut provoquer des pannes de commande. Calculez toujours la chute pour les courses dépassant 20 à 30 mètres. Installation, tests et maintenance à long terme Même les câbles d’équipement électrique de la plus haute qualité ne fonctionnent pas bien s’ils sont mal installés. Les principes d’installation critiques comprennent : Respecter le rayon de courbure minimum — La plupart des câbles spécifient un rayon de courbure minimum de 6 à 12 fois le diamètre extérieur. Tout dépassement peut fissurer l’isolation ou endommager le blindage, créant ainsi des défauts immédiats ou latents. Câbles d'alimentation et de signal séparés — Le passage de câbles de commande ou d'instrumentation parallèlement aux câbles de puissance sans séparation induit du bruit. Maintenez une séparation d'au moins 200 mm ou utilisez des séparateurs de goulottes métalliques. Terminaison et gestion des câbles appropriées — Les terminaisons desserrées provoquent des arcs électriques et de la chaleur. Utilisez des ferrules, des tailles de cosses et des valeurs de couple correctes, telles que spécifiées par le fabricant de l'équipement. Effectuer des tests de résistance d’isolation après l’installation — Un test mégohmmètre (généralement 500 V ou 1 000 V CC) confirme l'intégrité de l'isolation avant la mise sous tension. Les valeurs de référence varient selon le type de câble, mais les valeurs inférieures à 1 MΩ nécessitent généralement une enquête . Pour la maintenance à long terme, l'imagerie thermique périodique des terminaisons de câbles révèle les points chauds causés par des connexions desserrées ou des conducteurs surchargés, détectant souvent les problèmes des années avant qu'une panne ne se produise. Pour les câbles souterrains ou enterrés, les tests de réflectométrie dans le domaine temporel (TDR) peuvent identifier les défauts de manière non destructive. La durée de vie des câbles dans des environnements intérieurs stables dépasse généralement 30 ans pour le XLPE et 20 à 25 ans pour le PVC. Les environnements difficiles, l’exposition aux UV, le contact chimique ou les cycles thermiques réduisent considérablement ce phénomène. Une planification proactive du remplacement, en particulier pour les câbles installés dans les années 1990 utilisant des composés isolants plus anciens, réduit le risque de pannes inattendues dans les systèmes critiques.
