Dans le domaine de l'électrotechnique et des applications pratiques de câblage, fil plein et fil toronné sont les deux types de conducteurs les plus couramment utilisés. Bien que les deux soient généralement fabriqués à partir de matériaux à haute conductivité tels que le cuivre ou l'aluminium et dimensionnés à l'aide de AWG (calibre de fil américain) ou section transversale métrique (mm²), leurs différences structurelles conduisent à des caractéristiques mécaniques et électriques distinctes. Comprendre ces différences est essentiel pour garantir sécurité, fiabilité et respect des normes électriques . 1. Construction et fabrication Fil solide Le fil solide est constitué d'un conducteur métallique continu unique , généralement isolé avec des matériaux tels que le PVC, le XLPE ou le caoutchouc. Structure et processus de fabrication simples Coût de production inférieur Propriétés physiques constantes Ce type de fil est largement utilisé dans installations permanentes et fixes . Fil toronné Le fil toronné est composé de plusieurs conducteurs plus petits torsadés ensemble pour former un seul conducteur équivalent. Le nombre de brins varie de quelques à plusieurs milliers Flexibilité accrue grâce au mouvement des brins Chemin conducteur légèrement plus long en raison de la géométrie de torsion En termes d'ingénierie pratique, la différence de poids par rapport au fil plein est négligeable. 2. Différences mécaniques et électriques Flexibilité et rayon de courbure Le fil toronné offre une flexibilité nettement supérieure : Convient aux flexions et aux mouvements répétés Résistant à la rupture par fatigue Le fil plein est plus rigide : Nécessite un rayon de courbure minimum plus grand (généralement 8 à 10 × le diamètre du conducteur) Sujet à la rupture sous des contraintes mécaniques répétées Résistance électrique Pour les fréquences d'alimentation CC et standard (50/60 Hz) : Le fil solide a une résistance légèrement inférieure en raison d'un chemin continu Le fil toronné a une résistance légèrement plus élevée en raison du contact entre les brins La différence est généralement inférieure à 1 à 2 % et est négligeable dans la plupart des applications. Performance haute fréquence (effet peau) À des fréquences plus élevées, le courant a tendance à circuler près de la surface du conducteur, un phénomène connu sous le nom de effet peau . Le fil toronné standard n’apporte qu’une amélioration limitée Des constructions spécialisées telles que Fil de Litz sont nécessaires pour réduire considérablement les pertes par effet cutané Le fil toronné est donc couramment utilisé dans applications audio, signal et électroniques , principalement pour la flexibilité plutôt que pour l'avantage électrique. Durabilité et résistance à la fatigue Le fil toronné fonctionne bien dans les environnements soumis à des vibrations et des mouvements Le fil plein est plus susceptible à la fatigue et à la rupture aux points de contrainte Cela fait du fil toronné le choix préféré dans : Systèmes automobiles Équipement industriel Robotique et assemblages mobiles Résiliation et installation Fil solide : Facile à insérer dans les bornes à vis et les connecteurs push-in Conserve sa forme lors de l'installation Convient aux longs parcours de conduits Fil toronné : Nécessite des embouts, des bornes à sertir ou des connecteurs Risque de brins lâches en cas de terminaison incorrecte Plus difficile à pousser dans de longs conduits Une terminaison appropriée est essentielle pour éviter surchauffe, arc électrique ou échec de connexion . Considérations relatives aux coûts Le coût du fil massif est généralement inférieur de 10 à 20 % Le fil toronné a une complexité de fabrication plus élevée Cependant, le coût total du système doit prendre en compte les exigences de l'application plutôt que le seul prix du matériau . 3. Applications typiques Applications pour le fil solide Câblage de bâtiments résidentiels et commerciaux Tableaux de distribution et appareillage de commutation Installations de conduits fixes ou de chemins de câbles Applications pour les fils toronnés Cordons d'alimentation et rallonges Câblage automobile et marin Machines industrielles Robotique et systèmes d'automatisation Câbles audio et signaux 4. Normes et conformité au code Les deux types de fils doivent être conformes aux normes applicables, notamment : UL83 Code national de l'électricité (NEC) CEI 60228 Pratique générale : Les installations fixes utilisent des conducteurs solides Les applications flexibles nécessitent des conducteurs multibrins L'utilisation d'un mauvais type peut entraîner violations du code ou risques pour la sécurité . 5. Meilleures pratiques Utilisez du fil solide uniquement dans des environnements stables et immobiles Utilisez du fil toronné pour toute application impliquant un mouvement ou une vibration Suivez toujours les méthodes de résiliation appropriées Se conformer aux codes électriques locaux et aux spécifications du fabricant Conclusion La différence entre les fils toronnés et les fils pleins réside dans leur comportement mécanique et aptitude aux applications , plutôt que la capacité de transport de courant. Le fil solide offre simplicité, coût réduit et facilité d'installation Le fil toronné offre flexibilité, durabilité et fiabilité en cas de mouvement La sélection du type de conducteur approprié garantit performances, sécurité et conformité à long terme dans n'importe quel système électrique.

Le câblage à boutons et tubes (K&T) était la norme pour les systèmes électriques résidentiels des années 1880 aux années 1940. Cependant, comme ils sont fondamentalement incapables de répondre aux demandes élevées d’énergie des ménages modernes, les pannes électriques et le vieillissement des infrastructures sont devenus les principales causes d’incendies résidentiels. I. Comment identifier rapidement les systèmes K&T ? Caractéristiques visuelles : Dans les zones exposées comme les sous-sols et les greniers non aménagés, recherchez de petits isolateurs cylindriques en céramique blancs ou gris cloués sur des solives en bois, fixant des lignes simples recouvertes de tissu noir ou blanc. Signaux intérieurs : La présence généralisée de prises à deux broches non mises à la terre dans les zones d'habitation est un indicateur fort que des infrastructures anciennes peuvent encore être actives derrière les murs. Principe structurel : Les lignes sous tension et neutres sont acheminées complètement séparément sans mécanisme de mise à la terre, en s'appuyant sur des boutons en céramique pour les suspendre dans les airs et éviter tout contact physique direct avec la charpente en bois. II. Les 4 principaux dangers mortels des systèmes K&T Manque de protection de mise à la terre : Les systèmes K&T ne comportent que des chemins sous tension et neutres. Sans mécanisme de mise à la terre, toute fuite électrique cherchera le chemin de moindre résistance vers la terre, ce qui présente un risque d'électrocution grave, voire mortel. De plus, les parasurtenseurs modernes sont rendus totalement inutiles. Dégradation sévère de l’isolation : Pendant près d’un siècle, la dégradation du caoutchouc naturel et des tissus en coton entraîne un séchage, des fissures et un effritement importants. Une fois que le cuivre nu est exposé à des cadres en bois, à la poussière ou à l’activité des rongeurs, cela crée un risque élevé de défauts d’arc et d’incendies de structure. Chauffage de surcharge et induction électromagnétique : Forcer des appareils modernes à haute puissance sur des circuits K&T provoque de graves surcharges et surchauffes. De plus, la grande séparation entre les chemins sous tension et neutres crée des champs électromagnétiques puissants et non annulés. Si ces champs sont proches de métaux ferromagnétiques, ils peuvent provoquer un échauffement dangereux par courants de Foucault. Le conflit fatal « d’isolation » : Les systèmes K&T ont été conçus pour s'appuyer strictement sur la libre circulation de l'air dans les cavités murales pour dissiper la chaleur. Si les matériaux d’isolation thermique modernes enterrent ces systèmes, la chaleur emprisonnée s’accumulera rapidement, enflammant inévitablement les matériaux environnants. III. Risques commerciaux : refus d’assurance et refus de prêts hypothécaires Obstacles à l’assurance : Au cours du processus de souscription, la découverte de systèmes K&T actifs conduit généralement les transporteurs standards à refuser catégoriquement les polices d'assurance habitation ou à exiger une suppression obligatoire. Même si une couverture à haut risque est assurée, les primes sont exponentiellement plus élevées. Blocs de transactions : Au cours de la phase d'approbation du prêt hypothécaire, si un évaluateur identifie des risques de sécurité liés aux systèmes anciens, le processus de prêt s'arrêtera immédiatement, affaiblissant considérablement le pouvoir de négociation du vendeur. Interdictions réglementaires : L'article 394.12 du National Electrical Code (NEC) interdit strictement l'installation de toute isolation thermique en vrac, roulée ou en mousse dans les espaces creux contenant des systèmes K&T. IV. Solutions alternatives modernes Tenter d'améliorer la sécurité en installant simplement des disjoncteurs AFCI/GFCI modernes sur d'anciens systèmes échoue généralement. Un recâblage complet et professionnel par des électriciens agréés est la seule solution scientifiquement valable. Option A : Solutions à gaine non métallique (NM-B / Romex) Caractéristiques : La norme absolue en matière de routage intérieur sec moderne. Il enveloppe étroitement les chemins sous tension, neutre et de mise à la terre dans une gaine en PVC, annulant ainsi parfaitement les risques d'induction électromagnétique. Avantages : Résistant à la chaleur jusqu'à 90°C (194°F), très flexible et réduit considérablement les coûts de main-d'œuvre pour les installations murales dissimulées. Option B : Solutions blindées (Type MC) Caractéristiques : Enveloppé dans une armure métallique imbriquée et équipé d'un chemin de mise à la terre vert isolé indépendant. Avantages : Fournit une protection supérieure contre les dommages physiques et l’intrusion des rongeurs, permettant des installations sur des surfaces exposées dans des bâtiments historiques où le retrait des murs est impossible. V. Foire aux questions (FAQ) Q1 : Puis-je simplement remplacer les sections endommagées ou installer des disjoncteurs modernes au lieu de procéder à une mise à niveau complète de la maison ? Non. Les systèmes K&T souffrent généralement de violations du « neutre partagé », ce qui entraînera le déclenchement constant ou le dysfonctionnement des disjoncteurs AFCI/GFCI très sensibles. Un remplacement complet du système est la seule solution efficace. Q2 : Pourquoi les entrepreneurs ont-ils refusé d'installer une isolation thermique des murs à cause de mon système K&T ? Les systèmes K&T reposent absolument sur la libre circulation de l’air pour dissiper la chaleur. Les recouvrir d’une isolation thermique emprisonne la chaleur, accumulant rapidement des températures jusqu’à ce qu’un incendie se déclare. Cette pratique est explicitement interdite par le National Electrical Code (NEC). Q3 : Que se passe-t-il si je cache l'existence d'un système K&T lors de la souscription d'une assurance habitation ? Le risque est immense. Si vous omettez intentionnellement de le déclarer et qu'un incendie se produit, la compagnie d'assurance a le droit absolu de refuser votre réclamation en raison de la dissimulation d'un risque important. VI. Conclusion Face aux demandes modernes d’énergie à haute densité, les systèmes K&T d’époque sont devenus des infrastructures obsolètes et très dangereuses. Pour passer les inspections réglementaires modernes et garantir une sécurité absolue des biens, il est obligatoire de supprimer la configuration obsolète et de la remplacer par des solutions blindées NM-B ou MC conformes au code. Pour tout besoin de rénovation résidentielle et d’ingénierie, la sélection de matériaux fiables est cruciale. Avec 20 ans d'expertise en fabrication, Câble Cie., Ltd de Zhejiang Huapu. propose une gamme complète de produits haut de gamme, notamment des solutions blindées NM-B et MC qui répondent aux normes de sécurité internationales les plus élevées. Si vous prévoyez une mise à niveau électrique pour des propriétés historiques ou si vous avez besoin d'un achat en gros, veuillez contacter notre équipe de commerce international pour recevoir un catalogue de produits professionnel et un devis personnalisé, garantissant une base de sécurité solide pour votre projet.

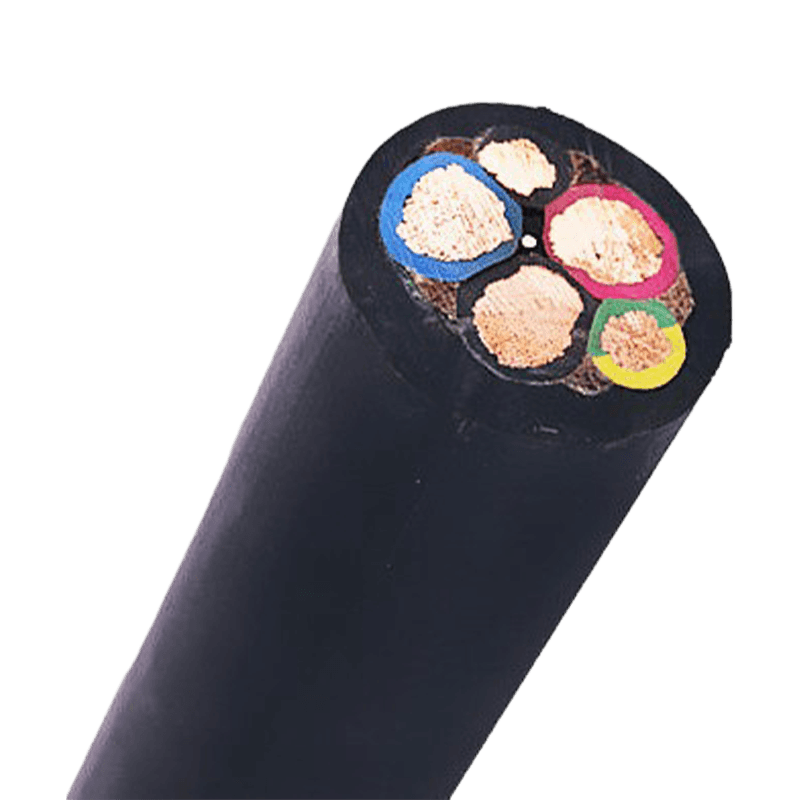

En matière de sécurité électrique, la couche externe d’un fil fait bien plus que maintenir les choses ensemble. Les fils gainés (câbles enveloppés dans une gaine extérieure protectrice autour de leurs conducteurs isolés) constituent la première ligne de défense contre le feu, l'humidité, les chocs mécaniques et l'exposition aux produits chimiques. Que vous câbliez une maison familiale ou une usine de fabrication lourde, comprendre le fonctionnement des fils gainés est essentiel pour construire un système qui reste sûr à long terme. Que sont les fils gainés ? Un fil gainé est constitué d'un ou plusieurs conducteurs isolés enfermés dans une couche protectrice externe, appelée gaine. Cette gaine est distincte de l’isolation qui recouvre chaque conducteur individuel à l’intérieur. Tandis que l'isolation empêche le courant électrique de fuir entre les conducteurs, la gaine protège l'ensemble du câble contre les menaces extérieures — dommages physiques, exposition environnementale et, dans certaines formulations, incendie. Les matériaux de gaine courants comprennent le PVC (chlorure de polyvinyle), le XLPE (polyéthylène réticulé), le PE (polyéthylène), le caoutchouc et les composés LSZH (Low Smoke Zero Halogen). Chaque matériau est conçu pour une gamme spécifique de conditions, et la sélection du type correct détermine la résistance du système de câblage sur le terrain. Pour une gamme complète d'options, explorez notre série de produits de fils gainés . Protection mécanique : prévenir les dommages physiques Dans tout environnement actif, qu'il s'agisse d'un atelier d'usine ou d'un mur résidentiel, les fils sont exposés à la flexion, à l'abrasion, à la compression et aux chocs. Sans gaine, même les conducteurs bien isolés peuvent être endommagés lors de l'installation ou du fonctionnement quotidien, créant ainsi des conditions de défaut dangereuses. La gaine des câbles offre une forte résistance à l’écrasement, à la flexion et à l’abrasion superficielle. Cela maintient les conducteurs internes intacts pendant la manipulation, le routage dans les conduits et le service à long terme dans des conditions exigeantes. Dans les environnements industriels où les équipements sont fréquemment déplacés ou où des machines lourdes fonctionnent à proximité, cette résilience mécanique n’est pas facultative : c’est une exigence du code. Pour les applications soumises à des contraintes mécaniques extrêmement élevées, telles que les systèmes de grue ou les équipements miniers, câbles gainés de caoutchouc offrent une flexibilité supérieure combinée à une protection extérieure robuste, permettant au câble de résister à des cycles de flexion continus sans défaillance. Sécurité incendie : ralentir la propagation des flammes et réduire les fumées toxiques La résistance au feu est l’une des fonctions de sécurité les plus critiques qu’offre une gaine. Lors d'un incendie dans un bâtiment, les câbles non gainés ou mal gainés peuvent devenir un passage pour les flammes qui traversent les murs et les sols, accélérant considérablement la propagation d'un incendie. Les matériaux de gaine modernes répondent à ce problème de deux manières. Premièrement, les composés ignifuges, tels que les matériaux traités en PVC et LSZH, ralentissent la vitesse à laquelle une flamme se propage le long de la surface du câble. Deuxièmement, les gaines LSZH réduisent considérablement le volume de fumée toxique dégagée en cas d'incendie. Ceci est particulièrement important dans les hôpitaux, les centres de données, les systèmes de métro et les bâtiments publics où l'inhalation de fumée pendant l'évacuation constitue une préoccupation majeure pour la sécurité des personnes. Un revêtement ignifuge est requis pour répondre aux normes de sécurité internationales, notamment UL 94 et CEI 60332. Pour les installations où la sécurité incendie est la priorité absolue, notre câbles ignifuges et résistants aux hautes températures sont spécialement conçus pour ces environnements. Résistance environnementale : humidité, produits chimiques et exposition aux UV Les conducteurs électriques se corrodent rapidement lorsqu’ils sont exposés à l’humidité. Dans un environnement résidentiel, cela peut signifier une salle de bain, une buanderie ou un point de connexion extérieur. Dans les environnements industriels, les risques incluent les éclaboussures de produits chimiques, les huiles, les vapeurs acides et l'eau stagnante. Une gaine de qualité empêche tout cela d’atteindre l’isolation et les conducteurs à l’intérieur. Différents matériaux de gaine offrent différents niveaux de protection de l'environnement : PVC — Bonne résistance à l'humidité et aux produits chimiques, températures de fonctionnement de -10°C à 70°C, largement utilisé dans le câblage résidentiel et commercial léger. PE (Polyéthylène) — Haute résistance à la traction, excellente résistance à la corrosion, températures de fonctionnement de -40°C à 70°C ; préféré pour les courses extérieures et souterraines. XLPE — Résistance supérieure à la chaleur et à l’humidité ; le choix standard pour les câbles d'alimentation moyenne et haute tension dans les environnements exigeants. Caoutchouc — Flexibilité et adaptabilité environnementale exceptionnelles; largement utilisé dans les équipements industriels mobiles et les conditions extérieures difficiles. PUR (Polyuréthane) — Résistance exceptionnelle à l’abrasion, aux UV et à l’huile ; utilisé dans des applications industrielles et extérieures spécialisées. Pour les environnements humides ou chimiquement agressifs, le choix d’une gaine adaptée à ces conditions spécifiques peut faire la différence entre une durée de vie de 20 ans et une panne en quelques mois. Sécurité électrique : réduire les risques de choc et de court-circuit Au-delà de la protection contre les menaces extérieures, la gaine ajoute une deuxième couche de protection électrique autour de l'ensemble du câble. Alors que l'isolation intérieure empêche les fuites entre les conducteurs, la gaine extérieure réduit le risque de contact accidentel avec des pièces sous tension, que ce soit par une personne, un animal ou un objet métallique égaré. Dans le câblage résidentiel, le câble à gaine non métallique (câble NM, communément appelé Romex) est la norme pour les emplacements intérieurs secs, précisément parce que la gaine maintient les conducteurs entièrement enfermés et inviolables dans les murs. Dans les environnements commerciaux et industriels, le câble à gaine métallique (MC) va plus loin : sa gaine métallique agit également comme un chemin de mise à la terre et fournit un blindage contre les interférences électromagnétiques (EMI), essentiel dans les environnements dotés d'équipements de contrôle sensibles. Cette fonction de blindage EMI est particulièrement importante pour câbles de commande utilisé dans les systèmes d'automatisation, où les interférences des circuits électriques à proximité peuvent provoquer de faux signaux et des dysfonctionnements de l'équipement. Applications industrielles et résidentielles : des exigences différentes, le même principe Le rôle fondamental de sécurité des fils gainés est le même quel que soit le réglage, mais les exigences spécifiques varient considérablement. Exigences relatives aux fils gainés par environnement d'application Environnement Risques primaires Type de gaine recommandé Résidentiel (sec, intérieur) Dommages physiques, propagation du feu Câble gainé PVC/NM Résidentiel (zones humides, extérieur) Pénétration d'humidité, dégradation par les UV Câble gainé PE/XLPE Bâtiments commerciaux Sécurité incendie, EMI, usure mécanique Câble LSZH/MC Installations industrielles Produits chimiques, chaleur, contraintes mécaniques Caoutchouc / XLPE / PUR sheathed cable Enterrement souterrain / direct Humidité, pression du sol, rongeurs PE / XLPE avec couche de blindage Le câblage résidentiel utilise généralement des câbles à gaine non métallique dans les endroits intérieurs secs et des transitions vers des câbles à gaine PE ou XLPE pour les parcours extérieurs ou souterrains. Les installations industrielles utilisant des machines lourdes, traitant des produits chimiques ou manipulant des matières volatiles nécessitent des gaines conçues pour une exposition continue à ces dangers spécifiques. Faire ce choix dès la phase de conception évite des rénovations coûteuses et élimine les risques prévisibles pour la sécurité. Conformité et normes : pourquoi les évaluations de gaine sont importantes La sécurité des fils sous gaine n'est pas simplement une question de bonnes pratiques : elle est codifiée dans les normes nationales et internationales. Aux États-Unis, le National Electrical Code (NEC) précise quels types de câbles et caractéristiques de gaine sont autorisés dans chaque application de câblage. Au niveau international, les normes CEI régissent les performances des matériaux de gaine, notamment la propagation de la flamme (CEI 60332), la densité de la fumée et la teneur en halogène. La sélection de câbles portant les certifications appropriées, telles que des produits fabriqués selon la norme ISO 9001 et testés selon les normes CEI ou GB, garantit que la gaine fonctionnera comme spécifié tout au long de la durée de vie du câble. Il protège également les installateurs et les propriétaires d’immeubles de toute responsabilité en cas d’incident. Pour les projets qui nécessitent à la fois des données de performance et une documentation de certification, notre gamme de fils de construction est fabriqué selon un système complet de gestion de la qualité et certifié conforme aux normes internationales pertinentes. Choisir le bon fil gainé pour votre projet Le bon fil gainé pour toute installation dépend de quatre facteurs clés : l'environnement d'exploitation, la plage de température, le niveau de contrainte mécanique et les normes de sécurité applicables. Un câble conçu pour un environnement intérieur sec ne doit jamais être remplacé dans un endroit humide ou extérieur, même temporairement. Lorsque vous spécifiez des fils gainés, tenez compte des questions suivantes : Le câble sera-t-il exposé à l'humidité, à des produits chimiques ou aux rayons UV ? L’installation est-elle soumise à des mouvements mécaniques, des vibrations ou des chocs ? Existe-t-il des exigences en matière de sécurité incendie ou de faible dégagement de fumée imposées par les codes locaux ? Le circuit implique-t-il des signaux de commande ou d'instrumentation sensibles qui nécessitent un blindage EMI ? Quelle est la température maximale de fonctionnement continu ? Répondre à ces questions avant l'achat élimine les erreurs de spécifications les plus courantes et garantit que le câble sélectionné restera sûr et fonctionnel pendant toute la durée de sa durée de vie. Conclusion Les fils gainés ne sont pas un composant passif : ils constituent un système de sécurité active intégré à chaque installation électrique. En fournissant une protection mécanique, une résistance au feu, des barrières contre l'humidité et les produits chimiques, ainsi qu'une couche supplémentaire d'isolation électrique, la gaine détermine le degré de fiabilité et de sécurité d'un système de câblage au fil des années de service. Faire correspondre le matériau et la construction de la gaine aux exigences spécifiques de chaque application est l'étape la plus efficace qu'un installateur ou un ingénieur puisse prendre pour améliorer la sécurité électrique à long terme. — dans n'importe quel bâtiment, à n'importe quel niveau de tension. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

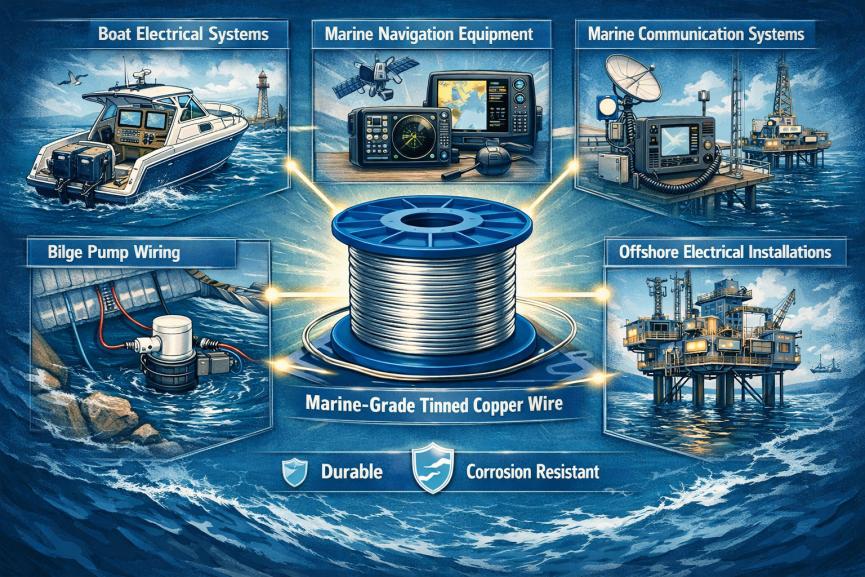

Pourquoi les environnements marins nécessitent un câblage électrique spécial Les systèmes électriques marins fonctionnent dans certains des environnements les plus difficiles au monde. L’exposition à l’eau salée, une humidité élevée, les fluctuations de température et les vibrations continues peuvent rapidement dégrader le câblage électrique standard. Pour les constructeurs de bateaux, les ingénieurs maritimes et les distributeurs électriques, la sélection du bon matériau conducteur est essentielle pour la sécurité, la fiabilité et les performances à long terme. Tandis que fil de cuivre nu est largement utilisé dans les systèmes électriques terrestres, le fil de cuivre étamé est devenu la norme industrielle pour les applications marines . Sa résistance supérieure à la corrosion et sa longue durée de vie en font le choix privilégié pour les installations électriques de qualité marine. Cet article explique les principaux avantages de fil de cuivre étamé pour environnements marins et pourquoi il est largement utilisé dans les systèmes électriques marins. Qu'est-ce que le fil de cuivre étamé ? Le fil de cuivre étamé est un type de conducteur dans lequel chaque brin de cuivre est recouvert d'une fine couche d'étain . Ce revêtement protecteur améliore considérablement la résistance à la corrosion tout en conservant l'excellente conductivité électrique du cuivre. Le fil de cuivre étamé de qualité marine est couramment utilisé dans : Systèmes électriques pour bateaux Équipement de navigation maritime Câblage de la pompe de cale Systèmes de communication maritime Installations électriques offshore En raison de sa durabilité et de sa fiabilité, le câble marin en cuivre étamé est largement spécifié par les normes marines telles que UL et ABYC . Principaux avantages du fil de cuivre étamé pour les applications marines 1. Résistance supérieure à la corrosion L'un des principaux avantages du fil de cuivre étamé est sa excellente résistance à la corrosion . Dans les environnements marins, le cuivre nu est très sensible à l’oxydation lorsqu’il est exposé à l’eau salée et à l’air humide. Au fil du temps, cette oxydation peut conduire à une condition communément appelée « maladie du fil noir » où l'oxyde de cuivre se forme le long du conducteur. Cette couche d'oxydation augmente la résistance électrique et peut éventuellement provoquer une défaillance des fils. Le revêtement en étain agit comme un barrière de protection , empêchant l'humidité et le sel de réagir directement avec le noyau en cuivre. Même si l’isolation est endommagée, la couche d’étain ralentit considérablement la corrosion. En conséquence, le fil de cuivre étamé offre une durée de vie beaucoup plus longue dans les environnements marins . 2. Performances électriques fiables dans le temps Les connexions électriques dans les systèmes marins doivent rester stables et fiables sur de longues périodes. Le fil de cuivre étamé aide à maintenir performances électriques constantes en empêchant la formation de couches d'oxyde non conductrices aux points de connexion. Cela garantit : Risque réduit de chute de tension Livraison de puissance stable Besoins de maintenance réduits Pour les systèmes marins critiques tels que équipement de navigation, pompes et appareils de communication , il est essentiel de maintenir un chemin électrique propre et fiable. 3. Soudabilité améliorée Un autre avantage du fil de cuivre étamé est son excellente soudabilité . Comparé au cuivre nu oxydé, le revêtement en étain permet à la soudure de se lier plus facilement au conducteur. Cela se traduit par : Des joints électriques plus solides Des connexions mécaniques plus fiables Durabilité à long terme améliorée Pour les électriciens maritimes et les techniciens de maintenance, cela rend les travaux d'installation et de réparation plus rapide et plus fiable . 4. Flexibilité et résistance aux vibrations améliorées Les systèmes de câblage marin doivent résister mouvement constant, vibrations et contraintes mécaniques des moteurs et des vagues. Le fil de cuivre étamé marin de haute qualité utilise généralement conducteurs à brins fins (toronnage de type 3) . Cette conception améliore la flexibilité et réduit le risque de fatigue du métal. De plus, le revêtement en étain contribue à réduire la friction entre les brins, permettant au fil de rester flexible et durable même après une utilisation à long terme. Le fil de cuivre étamé est donc particulièrement adapté pour : Compartiments moteur Équipement de déménagement Espaces d'installation restreints 5. Conformité aux normes de l'industrie maritime Les systèmes électriques marins doivent répondre à des normes strictes de sécurité et de performance. Le fil de cuivre étamé marin de haute qualité est généralement fabriqué conformément aux normes telles que : Norme de câble marin UL 1426 Exigences de l'ABYC (American Boat and Yacht Council) Les câbles de qualité marine comportent également généralement matériaux d'isolation spécialisés comme le PVC ou le XLPE, qui offrent une résistance à : Huile Carburant Produits chimiques Chaleur Flamme Ces protections supplémentaires garantissent un fonctionnement sûr dans des environnements marins exigeants. Cuivre étamé vs cuivre nu : une comparaison rapide Caractéristique Fil de cuivre nu (usage marin) Fil marin en cuivre étamé Résistance à la corrosion Faible Excellent Risque d'oxydation Élevé Très faible Durée de vie 1 à 3 ans (exposition marine typique) 10 ans Soudabilité Mauvais après oxydation Excellent Entretien Fréquent Minime Coût initial Faibleer Légèrement plus élevé Valeur à long terme Faibleer Beaucoup plus haut Bien que le fil de cuivre étamé coûte initialement un peu plus cher, le durée de vie plus longue et besoins de maintenance réduits en font un choix plus économique dans les environnements marins. Conclusion : le choix privilégié pour les systèmes électriques marins Dans les environnements marins difficiles, la fiabilité électrique est essentielle. La corrosion, les vibrations et l'humidité peuvent rapidement endommager le câblage standard et entraîner des pannes coûteuses du système. Le fil de cuivre étamé offre la durabilité et la résistance à la corrosion nécessaires pour des performances à long terme dans les applications marines. Pour les constructeurs de bateaux, les ingénieurs maritimes et les installateurs électriques, choisir fil de cuivre étamé de qualité marine n'est pas seulement une amélioration de la qualité : c'est un investissement essentiel en matière de sécurité et de fiabilité. Vous recherchez un câble en cuivre étamé marin de haute qualité ? Nous sommes spécialisés dans la fabrication Fils de cuivre étamé et câbles de qualité marine répertoriés UL conçu pour fonctionner dans des environnements exigeants. Notre gamme de produits comprend : Câbles électriques marins Solutions de câblage certifiées UL Fabrication de câbles sur mesure Conformité aux normes mondiales Contactez-nous dès aujourd'hui pour en savoir plus sur notre solutions de câbles marins hautes performances .

1. Les différences techniques entre MPO et MTP Avant de plonger dans le processus de résiliation, nous devons clarifier les différences entre MPO et MTP. Les normes internationales pour les interfaces MPO sont principalement définies par la CEI 61754-7 et la TIA-604-5 d'Amérique du Nord. MTP (Mechanical Transfer Push-on), quant à lui, est une marque haute performance développée par l'US Conec. Il est entièrement conforme aux normes MPO mais présente de profondes améliorations en matière d'ingénierie mécanique et optique : Virole flottante : Contrairement aux viroles fixes traditionnelles, MTP utilise une conception flottante. Lorsque le câble externe est soumis à des contraintes, il peut maintenir de manière dynamique un contact physique étroit entre les deux faces d'extrémité, empêchant ainsi la génération d'entrefers. Broches de guidage elliptiques : Les MPO traditionnels utilisent des broches de guidage à tête plate chanfreinées, qui grattent facilement la paroi interne et génèrent des débris. La conception elliptique simplifiée du MTP élimine l'usure de coupe, garantissant une précision d'alignement submicronique même après des centaines de cycles d'accouplement. Pince à broche métallique et ressort ovale : Des matériaux métalliques sont utilisés pour améliorer la force de rétention axiale des broches de guidage, et le ressort est optimisé dans une forme ovale pour correspondre au ruban de fibres. Cela empêche le ressort de comprimer les fibres du bord pendant la compression, ce qui pourrait provoquer une perte de micro-courbure. 2. Processus de résiliation standard : du décapage au polissage final La résiliation de MPO/MTP est un processus d’ingénierie système de tolérance zéro. Les étapes principales sont les suivantes : Étape 1 : Préparation du câble et rubanation La première étape de la terminaison consiste à retirer soigneusement la veste. Au moins 7 mm de Kevlar (fil aramide) doivent être conservés pour le sertissage du serre-câble lors de l'assemblage final, garantissant que la force de traction mécanique est transférée au boîtier plutôt qu'aux fibres de verre fragiles. Étant donné que les fibres à l'intérieur du câble rond sont lâches, des outils spéciaux doivent être utilisés pour les convertir en un réseau de rubans avec un pas de 250 µm. Les opérateurs doivent les aligner strictement selon le code couleur de polarité spécifié par la norme TIA-568. Le croisement ou la torsion des fibres est strictement interdit ; sinon, il est très susceptible de se casser une fois serré. Étape 2 : Clivage de précision Une fois le revêtement de fibre décapé par un décapant thermique et nettoyé avec de l'alcool isopropylique, un clivage de précision est nécessaire. La longueur du clivage doit être strictement contrôlée à 10 (± 2) mm. La coupe manuelle avec des ciseaux ordinaires est strictement interdite. Un équipement de clivage mécanique ou laser de haute précision doit être utilisé pour éliminer les picots de fibres et les empêcher de percer les parois des trous de la virole, qui ont des tolérances extrêmement serrées. Étape 3 : Injection époxy et traitement thermique de la dynamique des fluides La fixation permanente des fibres repose sur la résine époxy bi-composant EPO-TEK 353ND résistante aux hautes températures. La résine mélangée doit subir un dégazage rigoureux à l'aide d'une centrifugeuse (fonctionnant pendant 7 à 10 minutes). Si elles ne sont pas dégazées, les bulles se dilatant sous des températures élevées provoqueront un effet de « piston » axial dans les fibres, détruisant directement la géométrie de la face d'extrémité. Après injection, le connecteur doit être placé dans un four de polymérisation à haute température programmable et polymérisé avec précision pendant 4 minutes à 150°C. Étape 4 : Polissage de précision en plusieurs étapes Le polissage MPO/MTP nécessite de trouver un équilibre entre les fibres de silice extrêmement dures et la matrice polymère plus douce (PPS). Le processus de polissage standard est divisé en quatre étapes principales : Enlèvement d'époxy et dénubage : Utilisez un film de carbure de silicium de 16 µm/30 µm sous une légère pression pour polir les fibres saillantes et les perles époxy. Polissage grossier et mise en forme de la géométrie : Utilisez un film de carbure de silicium ou d'oxyde d'aluminium de 9 µm/3 µm pour établir l'angle APC de 8 degrés et éliminer les rayures profondes. Polissage fin : Passez au film diamanté de 1 µm pour contrôler avec précision la hauteur de saillie des fibres par rapport à la surface en plastique. Polissage final : Utilisez du dioxyde de silicium ou de l'oxyde de cérium submicronique (0,5 µm ou 0,02 µm) pour obtenir une zone de contact physique miroir impeccable en utilisant l'effet de polissage mécano-chimique (CMP). Dans ce processus en plusieurs étapes, la tolérance pour le nettoyage entre les étapes est nulle. Les grosses particules résiduelles reportées dans l'étape suivante entraîneront la mise au rebut de l'ensemble du lot. 3. Contrôle qualité : interféromètre 3D et inspection visuelle Pour obtenir une perte d'insertion ultra-faible (≤0,35 dB) pour les connecteurs APC monomodes, il faut passer des vérifications standard rigoureuses. Paramètres de géométrie d'extrémité 3D (EFG) : Selon la norme CEI 61755-3-31:2015, un interféromètre à lumière blanche de haute précision doit être utilisé pour surveiller la face d'extrémité. L'accent principal est mis sur la « coplanarité latérale négative » (la distance entre la fibre la plus basse et le plan le mieux ajusté), la hauteur de saillie de la fibre et le « Core Dip ». Un immersion excessive des noyaux provoque des entrefers entre les noyaux et constitue un défaut de polissage strictement fatal. Certification de propreté visuelle : Conformément à la norme CEI 61300-3-35:2022, un microscope numérique doit être utilisé pour évaluer la contamination. Pour la zone A (zone centrale de 0 à 25 µm), les fibres monomodes interdisent strictement les défauts ou les contaminations de toute taille. La dernière version 2022 nécessite également d’évaluer les particules libres sur toute la surface de la virole rectangulaire et la zone environnante de 250 µm. L'installation sur site doit respecter strictement le protocole en boucle fermée IBYC (Inspect Before You Connect). Câble Huapu du Zhejiang se consacre non seulement à la vente de câbles, mais également à aider les entrepreneurs et les ingénieurs des centres de données à résoudre tous les défis d'installation liés au câblage.
