Les différences techniques entre MPO et MTP et les processus de résiliation standard

1. Les différences techniques entre MPO et MTP

Avant de plonger dans le processus de résiliation, nous devons clarifier les différences entre MPO et MTP. Les normes internationales pour les interfaces MPO sont principalement définies par la CEI 61754-7 et la TIA-604-5 d'Amérique du Nord. MTP (Mechanical Transfer Push-on), quant à lui, est une marque haute performance développée par l'US Conec. Il est entièrement conforme aux normes MPO mais présente de profondes améliorations en matière d'ingénierie mécanique et optique :

Virole flottante : Contrairement aux viroles fixes traditionnelles, MTP utilise une conception flottante. Lorsque le câble externe est soumis à des contraintes, il peut maintenir de manière dynamique un contact physique étroit entre les deux faces d'extrémité, empêchant ainsi la génération d'entrefers.

Broches de guidage elliptiques : Les MPO traditionnels utilisent des broches de guidage à tête plate chanfreinées, qui grattent facilement la paroi interne et génèrent des débris. La conception elliptique simplifiée du MTP élimine l'usure de coupe, garantissant une précision d'alignement submicronique même après des centaines de cycles d'accouplement.

Pince à broche métallique et ressort ovale : Des matériaux métalliques sont utilisés pour améliorer la force de rétention axiale des broches de guidage, et le ressort est optimisé dans une forme ovale pour correspondre au ruban de fibres. Cela empêche le ressort de comprimer les fibres du bord pendant la compression, ce qui pourrait provoquer une perte de micro-courbure.

2. Processus de résiliation standard : du décapage au polissage final

La résiliation de MPO/MTP est un processus d’ingénierie système de tolérance zéro. Les étapes principales sont les suivantes :

Étape 1 : Préparation du câble et rubanation La première étape de la terminaison consiste à retirer soigneusement la veste. Au moins 7 mm de Kevlar (fil aramide) doivent être conservés pour le sertissage du serre-câble lors de l'assemblage final, garantissant que la force de traction mécanique est transférée au boîtier plutôt qu'aux fibres de verre fragiles. Étant donné que les fibres à l'intérieur du câble rond sont lâches, des outils spéciaux doivent être utilisés pour les convertir en un réseau de rubans avec un pas de 250 µm. Les opérateurs doivent les aligner strictement selon le code couleur de polarité spécifié par la norme TIA-568. Le croisement ou la torsion des fibres est strictement interdit ; sinon, il est très susceptible de se casser une fois serré.

Étape 2 : Clivage de précision Une fois le revêtement de fibre décapé par un décapant thermique et nettoyé avec de l'alcool isopropylique, un clivage de précision est nécessaire. La longueur du clivage doit être strictement contrôlée à 10 (± 2) mm. La coupe manuelle avec des ciseaux ordinaires est strictement interdite. Un équipement de clivage mécanique ou laser de haute précision doit être utilisé pour éliminer les picots de fibres et les empêcher de percer les parois des trous de la virole, qui ont des tolérances extrêmement serrées.

Étape 3 : Injection époxy et traitement thermique de la dynamique des fluides La fixation permanente des fibres repose sur la résine époxy bi-composant EPO-TEK 353ND résistante aux hautes températures. La résine mélangée doit subir un dégazage rigoureux à l'aide d'une centrifugeuse (fonctionnant pendant 7 à 10 minutes). Si elles ne sont pas dégazées, les bulles se dilatant sous des températures élevées provoqueront un effet de « piston » axial dans les fibres, détruisant directement la géométrie de la face d'extrémité. Après injection, le connecteur doit être placé dans un four de polymérisation à haute température programmable et polymérisé avec précision pendant 4 minutes à 150°C.

Étape 4 : Polissage de précision en plusieurs étapes Le polissage MPO/MTP nécessite de trouver un équilibre entre les fibres de silice extrêmement dures et la matrice polymère plus douce (PPS). Le processus de polissage standard est divisé en quatre étapes principales :

Enlèvement d'époxy et dénubage : Utilisez un film de carbure de silicium de 16 µm/30 µm sous une légère pression pour polir les fibres saillantes et les perles époxy.

Polissage grossier et mise en forme de la géométrie : Utilisez un film de carbure de silicium ou d'oxyde d'aluminium de 9 µm/3 µm pour établir l'angle APC de 8 degrés et éliminer les rayures profondes.

Polissage fin : Passez au film diamanté de 1 µm pour contrôler avec précision la hauteur de saillie des fibres par rapport à la surface en plastique.

Polissage final : Utilisez du dioxyde de silicium ou de l'oxyde de cérium submicronique (0,5 µm ou 0,02 µm) pour obtenir une zone de contact physique miroir impeccable en utilisant l'effet de polissage mécano-chimique (CMP).

Dans ce processus en plusieurs étapes, la tolérance pour le nettoyage entre les étapes est nulle. Les grosses particules résiduelles reportées dans l'étape suivante entraîneront la mise au rebut de l'ensemble du lot.

3. Contrôle qualité : interféromètre 3D et inspection visuelle

Pour obtenir une perte d'insertion ultra-faible (≤0,35 dB) pour les connecteurs APC monomodes, il faut passer des vérifications standard rigoureuses.

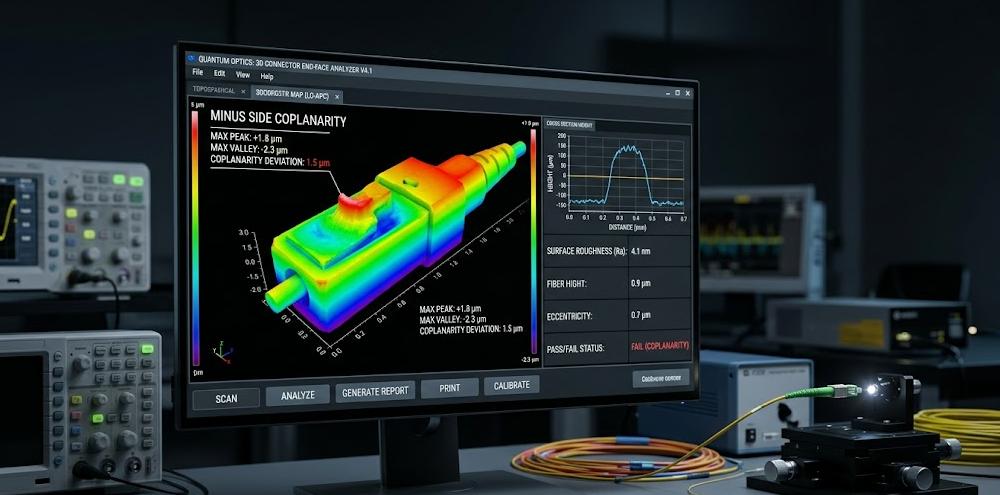

Paramètres de géométrie d'extrémité 3D (EFG) : Selon la norme CEI 61755-3-31:2015, un interféromètre à lumière blanche de haute précision doit être utilisé pour surveiller la face d'extrémité. L'accent principal est mis sur la « coplanarité latérale négative » (la distance entre la fibre la plus basse et le plan le mieux ajusté), la hauteur de saillie de la fibre et le « Core Dip ». Un immersion excessive des noyaux provoque des entrefers entre les noyaux et constitue un défaut de polissage strictement fatal.

Certification de propreté visuelle : Conformément à la norme CEI 61300-3-35:2022, un microscope numérique doit être utilisé pour évaluer la contamination. Pour la zone A (zone centrale de 0 à 25 µm), les fibres monomodes interdisent strictement les défauts ou les contaminations de toute taille. La dernière version 2022 nécessite également d’évaluer les particules libres sur toute la surface de la virole rectangulaire et la zone environnante de 250 µm. L'installation sur site doit respecter strictement le protocole en boucle fermée IBYC (Inspect Before You Connect).
