Le fil d’aluminium peut-il être directement connecté aux prises en cuivre ?

Lorsqu'on aborde la question de savoir si fil d'aluminium peut être directement connecté à une prise en cuivre standard, la science des matériaux et les normes actuelles du National Electrical Code (NEC) fournissent une réponse définitive : absolument pas .

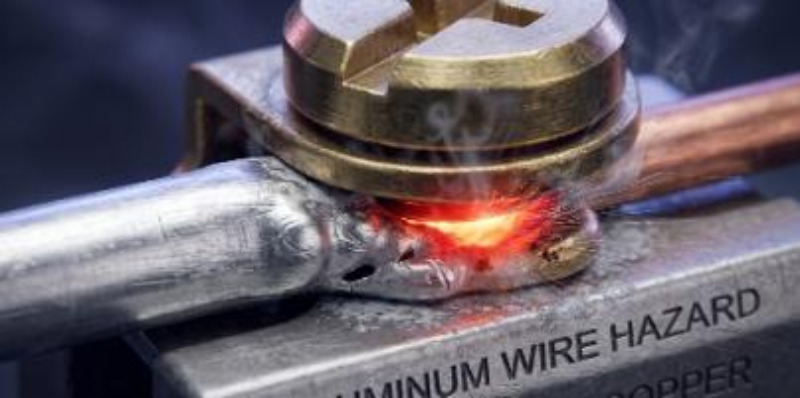

Les données de la Commission américaine de sécurité des produits de consommation (CPSC) et du Franklin Research Institute révèlent que les maisons câblées avec du fil d'aluminium « ancienne technologie » d'avant 1972 sont 55 fois plus susceptibles d'atteindre des « conditions de risque d'incendie » au niveau des prises et des interrupteurs par rapport aux maisons câblées avec du cuivre pur. Ce risque extrême d'incendie ne provient pas du fil d'aluminium à l'intérieur des murs, mais se concentre plutôt aux points de connexion mécanique entre le fil d'aluminium et les bornes électriques inadaptées.

Pourquoi la connexion directe aluminium-cuivre est-elle extrêmement dangereuse ?

Le pressage de l’aluminium et du cuivre ensemble sans médiums spéciaux ni conception mécanique dédiée déclenche inévitablement une série de réactions physiques et chimiques destructrices lentes mais irréversibles.

• Inadéquation de dilatation thermique et « flux froid » : Le coefficient de dilatation thermique de l'aluminium (~23,1 µm/m·°C) est nettement supérieur à celui du cuivre et de l'acier. Lorsque le courant chauffe le fil sous les contraintes rigides d'une vis de prise standard, l'aluminium subit une expansion importante et une déformation plastique transversale irréversible, connue sous le nom de « flux à froid » ou fluage mécanique. Lors du refroidissement, l'aluminium se contracte mais perd son volume d'origine, laissant des espaces microscopiques qui provoquent de graves desserrements, des arcs électriques et éventuellement un grillage au cours de milliers de cycles thermiques.
• Couche d'isolation en oxyde mortel : Alors que le cuivre oxydé conserve une certaine conductivité, l'aluminium réagit instantanément à l'oxygène, formant une couche dense et extrêmement dure d'oxyde d'aluminium (Al₂O₃). Cette couche est un excellent isolant électrique qui gêne considérablement la transmission du courant. À mesure que la connexion mécanique se desserre, l’oxydation s’accélère, provoquant une augmentation exponentielle de la résistance de contact et générant une chaleur destructrice massive.
• Corrosion galvanique : Il existe une différence de potentiel significative entre l'aluminium et le cuivre. Lorsque ces métaux différents entrent en contact avec l’intérieur d’un récipient standard et sont exposés à l’humidité ambiante, ils forment une cellule galvanique microscopique. En tant qu'anode hautement active, le fil d'aluminium subit une corrosion galvanique rapide, dégradant sa structure physique et sa section électrique.

La seule solution de connexion directe conforme : appareils classés CO/ALR

Il est strictement interdit aux prises standard marquées « CU UNIQUEMENT » de terminer le fil d'aluminium, quelles que soient les circonstances. En raison du fluage à long terme de l'aluminium, les premiers dispositifs « AL/CU » ont également connu des défaillances à des taux élevés.

Les codes électriques modernes (tels que NEC 406.10) exigent par la loi que les appareils non marqués CO/ALR (Cuivre-Aluminium Révisé) sont absolument interdits de terminer directement des conducteurs en aluminium. Les réceptacles CO/ALR doivent satisfaire aux normes strictes UL1567 norme. Ils utilisent un étamage profond pour minimiser les réactions galvaniques et comportent des fentes de guidage étroites et spécialisées pour verrouiller physiquement le fil d'aluminium en place, empêchant ainsi l'écoulement à froid.

La meilleure solution de réparation permanente : le "Pigtailing" en cuivre

Étant donné que les prises CO/ALR sont coûteuses et ne peuvent pas éliminer les risques liés aux multiples fils d'aluminium épissés ensemble à l'intérieur d'une boîte de jonction, la réparation permanente la plus fortement recommandée par la CPSC est "pigtailing" . Cela implique de raccorder solidement un court morceau de fil de cuivre pur au fil d'aluminium existant, qui est ensuite connecté à n'importe quelle prise moderne standard.

La CPSC n'approuve officiellement que deux méthodes de pigtailing permanentes :

1. Système de sertissage par soudure à froid COPALUM (solution permanente optimale)

Développée par TE Connectivity, il s'agit de la seule méthode de réparation que le CPSC juge aussi sûre que le recâblage complet d'une maison avec du cuivre.

• Le mécanisme : Il utilise un manchon spécialisé en cuivre étamé. Un outil électrique exclusif applique 10 000 livres de pression absolue pour créer un « sertissage à sec ».
• Le résultat : Cette pression extrême force les métaux à s'écouler plastiquement, déchirant instantanément la couche d'oxyde et fusionnant les réseaux métalliques à température ambiante pour former une « soudure à froid », éliminant définitivement l'oxydation future et la corrosion galvanique.

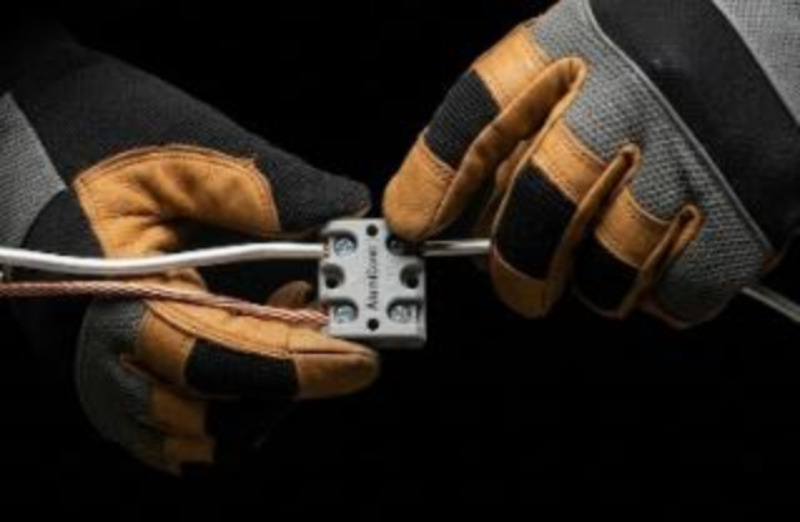

2. Terminal aluminium-cuivre dédié AlumiConn (alternative approuvée)

Pour les zones où les outils COPALUM ne sont pas disponibles, la CPSC approuve le connecteur AlumiConn de King Innovation.

• Le mécanisme : Il s'agit d'un bornier miniature multiport compact dans lequel les fils d'aluminium et de cuivre sont insérés dans des ports complètement isolés, coupant ainsi le chemin de corrosion galvanique à la source.
• Anti-oxydation : L'intérieur est pré-rempli d'une pâte antioxydante qui recouvre instantanément les cristaux d'aluminium nus lors de l'insertion, bloquant ainsi l'oxygène.

Avertissement de conformité critique : Contrôle obligatoire du couple (NEC 110.14(D))

Lors de l'utilisation de connecteurs AlumiConn, NEC 110.14(D) exige explicitement que les installateurs utilisent un outil dynamométrique calibré (comme un tournevis dynamométrique) pour obtenir le couple exact spécifié par le fabricant (généralement 10 à 15 pouces-livres). Un serrage insuffisant provoque des brûlures à haute résistance, tandis qu'un serrage excessif écrase le fil d'aluminium souple. Le fait de ne pas utiliser un outil dynamométrique enfreint les codes NEC et peut entraîner un refus de réclamation d'assurance après un incendie.

Strictement interdit : les serre-fils standard ou « violets » sont-ils sûrs ?

Non. Vous ne devez jamais utiliser de serre-fils à visser standard pour les connexions aluminium-cuivre. Même les serre-fils « violets » commercialisés pour les connexions aluminium-cuivre (comme l'Ideal 65, qui contient une pâte antioxydante) ne sont pas approuvés par la CPSC pour les réparations permanentes. Les tests en laboratoire montrent que les ressorts hélicoïdaux à l'intérieur de ces serre-fils ne peuvent pas limiter la forte dilatation thermique et l'écoulement à froid de l'aluminium. Les connexions de serre-fils sur le fil d'aluminium échouent souvent et présentent des risques d'incendie encore plus rapidement que les anciennes prises d'origine non traitées.

FAQ | Foire aux questions

Q1 : Puis-je connecter un fil d’aluminium directement à une prise en cuivre standard ?

Absolument pas. Selon le Code national de l'électricité (NEC), il est strictement interdit aux appareils non certifiés sans marque CO/ALR de terminer des conducteurs en aluminium. La compression directe de ces deux métaux sans conception mécanique spécialisée déclenche des réactions destructrices irréversibles.

Q2 : Pourquoi la connexion des fils d’aluminium et de cuivre provoque-t-elle des incendies ? Il y a trois raisons principales : Premièrement, la dilatation thermique plus élevée de l'aluminium provoque un fluage mécanique (flux à froid) au point de connexion, conduisant à un relâchement et à des arcs électriques. Deuxièmement, l’aluminium exposé forme instantanément une couche d’oxyde hautement isolante (oxyde d’aluminium) qui génère une chaleur extrême. Troisièmement, le contact entre les deux métaux provoque une corrosion galvanique, dégradant rapidement la résistance mécanique du fil.

Q3 : Puis-je utiliser des prises « AL/CU » ou des serre-fils « violets » avec une pâte antioxydante ?

Les premiers dispositifs « AL/CU » ont échoué parce qu'ils ne pouvaient pas résister au fluage à long terme de l'aluminium. De même, les serre-fils « violets » avec pâte antioxydante ne sont pas reconnus par la CPSC pour les réparations permanentes ; leur taux de défaillance et leur risque d'incendie sont encore plus rapides que ceux des vieux récipients non traités.

Q4 : Quelle est la manière la plus conforme et la plus sûre de réparer un vieux câblage en aluminium ?

Il n'existe que deux voies totalement conformes pour éliminer définitivement les risques de surchauffe : soit remplacer complètement les appareils par des prises CO/ALR dédiées répondant à la norme UL 1567 ; ou utilisez des tresses en cuivre avec le système de soudure à froid COPALUM ou les bornes AlumiConn, en vous assurant d'utiliser un outil dynamométrique de précision pour répondre aux spécifications de couple NEC 110.14(D) lors de l'installation.
