Câblage en cuivre ou en aluminium : avantages, inconvénients et meilleures utilisations

Introduction

Le câblage en cuivre et en aluminium est une comparaison courante dans la conception électrique, car les deux matériaux sont largement utilisés, mais ils répondent à des besoins différents. Le cuivre est connu pour sa conductivité plus élevée et son dimensionnement compact, tandis que l'aluminium est plus léger et plus rentable pour de nombreuses applications à grande échelle. Ce guide explique les avantages et les inconvénients du câblage en cuivre et du câblage en aluminium afin que les lecteurs puissent choisir la bonne option en fonction des performances, du budget et des exigences d'installation.

1. Conductivité électrique

La conductivité est la différence technique la plus importante entre le câblage en cuivre et en aluminium. Il est généralement mesuré par rapport à l'International Annealed Copper Standard (IACS), où le cuivre est fixé à 100 %.

Cuivre : Le cuivre a une excellente conductivité et peut transporter plus de courant dans un fil plus petit. Cela en fait un choix judicieux pour le câblage résidentiel, les bâtiments commerciaux, les moteurs, les transformateurs et autres circuits sensibles à l'espace.

Aluminium : L'aluminium conduit bien l'électricité, mais avec une conductivité d'environ 61 % de celle du cuivre. Pour supporter la même charge, le câblage en aluminium doit utiliser une section transversale plus grande, ce qui peut affecter le remplissage des conduits et la flexibilité de l'installation.

2. Poids et installation

Le poids compte dans le transport, la conception de la structure de support et la main d’œuvre d’installation. Dans cette catégorie, l’aluminium présente un avantage majeur.

Cuivre : Le cuivre est dense et nettement plus lourd que l’aluminium. Ce poids supplémentaire est généralement gérable dans les travaux de construction courts, mais il devient un inconvénient dans la transmission aérienne où des supports plus solides peuvent être nécessaires.

Aluminium : L'aluminium a une densité environ un tiers de celle du cuivre, ce qui en fait le choix privilégié pour de nombreuses lignes aériennes de transport d'électricité et applications à longue portée. Son poids plus léger peut réduire la charge structurelle et les coûts d'installation.

3. Comparaison des coûts

Le budget est souvent le facteur décisif dans les projets de câblage en cuivre ou en aluminium.

Cuivre : Le cuivre est généralement plus cher en raison du prix des matières premières et des coûts de transformation. En retour, il offre d'excellentes performances dans un boîtier plus petit et est souvent préféré lorsque la fiabilité à long terme est la priorité.

Aluminium : L'aluminium est généralement l'option la moins coûteuse et peut générer des économies substantielles dans les grandes installations. Cependant, le coût total du projet doit également inclure la sélection des connecteurs, la qualité des terminaisons et les pratiques d'installation conçues pour les conducteurs en aluminium.

4. Sécurité et performances à long terme

Moderne câbles en aluminium peut être sûr lorsqu’il est correctement conçu, terminé et entretenu. La clé consiste à utiliser les bons dispositifs, les bonnes valeurs de couple et les bons connecteurs conçus pour l'aluminium.

Cuivre : Le cuivre est mécaniquement robuste et moins sujet aux problèmes de connexion causés par la dilatation thermique. Il est largement utilisé dans les circuits critiques car il fonctionne de manière constante dans le temps.

Aluminium : L'aluminium se dilate et se contracte plus que le cuivre à mesure que la température change, de sorte que des terminaisons desserrées ou incompatibles peuvent créer une accumulation de chaleur. Des connecteurs correctement spécifiés et des méthodes d'installation modernes contribuent à réduire ce risque.

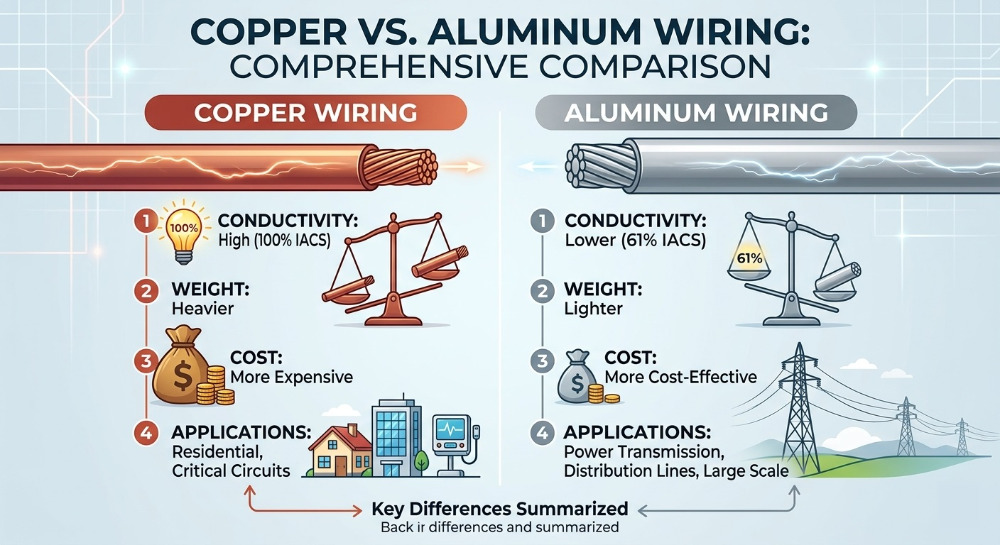

Tableau de comparaison rapide

Lequel devriez-vous choisir ?

Le cuivre reste le choix standard pour la plupart des applications de câblage résidentielles et commerciales car il offre une forte conductivité, un dimensionnement compact et des performances fiables à long terme.

L'aluminium est une excellente option lorsque le poids et le coût sont les principales préoccupations, en particulier dans les projets de transport et de distribution où des conducteurs de plus grande taille sont acceptables.

Pour le câblage en aluminium, des connecteurs appropriés, des appareils compatibles et des pratiques d'installation correctes sont essentiels pour éviter la surchauffe, les arcs électriques et les pannes prématurées.

Foire aux questions

Le câblage en aluminium est-il sûr ?

Oui, le câblage moderne en aluminium peut être sûr lorsqu’il est installé avec les connecteurs, dispositifs et réglages de couple corrects. Les anciens câblages en aluminium des circuits de dérivation créaient des problèmes principalement en raison de mauvaises connexions et de composants incompatibles.

Pourquoi le cuivre est-il préféré dans les bâtiments ?

Le cuivre est préféré car il transporte plus de courant dans une taille plus petite et est plus facile à terminer dans de nombreuses applications de construction. Il est également moins sensible aux problèmes de connexion causés par la dilatation thermique.

Où le câblage en aluminium est-il le plus souvent utilisé ?

L'aluminium est couramment utilisé dans les lignes électriques aériennes, les systèmes de distribution et certaines applications industrielles ou commerciales à grande échelle où un poids réduit et un coût inférieur sont importants.

Points clés à retenir

• Le cuivre est le meilleur lorsque la conductivité, la taille compacte et la fiabilité à long terme sont les principales priorités.
• L'aluminium est le meilleur choix lorsque le coût inférieur et le poids plus léger comptent plus que la taille du conducteur.
• Pour le câblage en aluminium, les performances sûres dépendent de connecteurs, de terminaisons et d'une installation conformes au code.

Conclusion

La décision de câblage en cuivre ou en aluminium dépend des objectifs de votre projet. Choisissez le cuivre lorsque les performances, la taille compacte et la fiabilité à long terme comptent le plus. Choisissez l'aluminium lorsque le poids et le coût des matériaux sont la priorité, et assurez-vous que l'installation utilise les bons connecteurs et le matériel conforme au code.
