Quelle est la durée de vie du câble isolé XLPE ?

La durée de vie nominale des câbles isolés en polyéthylène réticulé (XLPE) est généralement de 20 à 30 ans. Cependant, en fonctionnement réel, la durée de vie physique des appareils modernes Câbles XLPE peut atteindre 40 à 60 ans, à condition qu'ils ne soient pas soumis à un fonctionnement à long terme aux limites de charge maximales et qu'ils soient protégés contre des dommages environnementaux extrêmes. À la température de fonctionnement nominale de 90°C, le matériau isolant conserve une rigidité diélectrique élevée. Cependant, lorsque la température de fonctionnement s'élève entre 95°C et 105°C, la durée de vie attendue du câble chute à seulement 7 à 30 ans.

Les câbles XLPE sont devenus l'épine dorsale des réseaux électriques à moyenne, haute et très haute tension en raison de leurs propriétés d'isolation électrique supérieures, de leurs pertes diélectriques extrêmement faibles, de leur excellente résistance à la chaleur et de leur résistance mécanique élevée. La durée de vie d'un câble est une fonction de dégradation dynamique déterminée conjointement par la température, le champ électrique, l'humidité (effet d'arborescence de l'eau) et les contraintes mécaniques.

Données de base sur la durée de vie et normes internationales

• Référence de conception : Les normes internationales telles que la CEI 60502 stipulent strictement une température de fonctionnement maximale autorisée pour les conducteurs continus de 90 °C pour les câbles XLPE. Ce seuil est fixé en fonction du taux de dégradation par oxydation thermique des polymères de haut poids moléculaire.
• Limites de température : La température de surcharge d'urgence admissible pour les câbles XLPE varie de 105°C à 130°C, tandis que la température instantanée qu'ils peuvent supporter lors d'un court-circuit peut atteindre jusqu'à 250°C (pour une durée n'excédant pas 5 secondes).
• Durée de vie réelle : À la température de fonctionnement standard de 90°C, la durée de vie attendue du matériau XLPE se situe entre 40 et 60 ans. Si le câble fonctionne systématiquement dans des conditions de charge partielle dans des applications réelles (par exemple, avec la température du conducteur maintenue autour de 70°C), sa durée de vie réelle peut facilement dépasser la barre des 50 ans.

Mécanismes de vieillissement du noyau des câbles XLPE

Le vieillissement de l’isolation des câbles est un processus physique et chimique irréversible qui entraîne une diminution de la rigidité diélectrique. Les principaux mécanismes sont régis par les quatre contraintes suivantes :

• Vieillissement thermique : Une exposition à long terme à des températures élevées provoque une dégradation thermique oxydative. Macroscopiquement, cela se manifeste par une fragilisation du matériau, avec des baisses significatives de l'allongement à la rupture (EAB) et de la résistance à la traction. Dans les évaluations techniques, lorsque l'EAB tombe à 50 % de sa valeur initiale, on considère qu'il s'agit de la « fin de vie physique » du matériau.
• Vieillissement électrique : Les défauts microscopiques (tels que les vides ou les impuretés) à l'intérieur de la couche isolante provoquent une distorsion du champ électrique, conduisant à une décharge partielle (PD). Au fil du temps, la corrosion électrique forme un « arbre électrique » qui finit par pénétrer dans la couche isolante, entraînant une panne catastrophique. L'accumulation de charge d'espace dans les applications à courant continu haute tension (HVDC) exacerbe également la distorsion du champ électrique.
• Arborescence de l'eau : C'est le « tueur invisible » dans les environnements humides. Sous l’action d’un champ électrique alternatif, l’humidité pénètre dans les défauts microscopiques de l’isolant, formant un réseau arborescent de micro-vides remplis d’eau. Cela réduit considérablement la capacité globale de tenue en tension de l’isolant.
• Stress mécanique et chimique : Le non-respect des exigences minimales en matière de rayon de courbure lors de l'installation (fatigue mécanique) élargira les vides microscopiques, favorisant grandement l'initiation d'une décharge partielle et d'un arbrement de l'eau. De plus, les anions tels que les ions chlorure présents dans les environnements marins peuvent déclencher une dégradation chimique à haute température, provoquant une forte baisse de la résistivité volumique du XLPE.

Prédiction de la durée de vie et méthodes de diagnostic avancées

Pour estimer avec précision la durée de vie utile restante (RUL), l'industrie utilise les modèles mathématiques et les technologies de tests non destructifs suivants :

Modèles mathématiques

• Modèle de prévision de la durée de vie thermique : Basé sur l'équation d'Arrhenius. Ce modèle révèle une relation exponentielle entre température et durée de vie : pour chaque baisse de température de 10°C, la durée de vie du vieillissement thermique double.
• Modèle de durée de vie sous contrainte électrique : Basé sur le modèle de puissance inverse (IPM). Son paramètre clé, le coefficient d'endurance en tension (VEC), mesure la résistance du matériau au vieillissement électrique. Les matériaux XLPE de haute qualité ont généralement une VEC comprise entre 15 et 30.

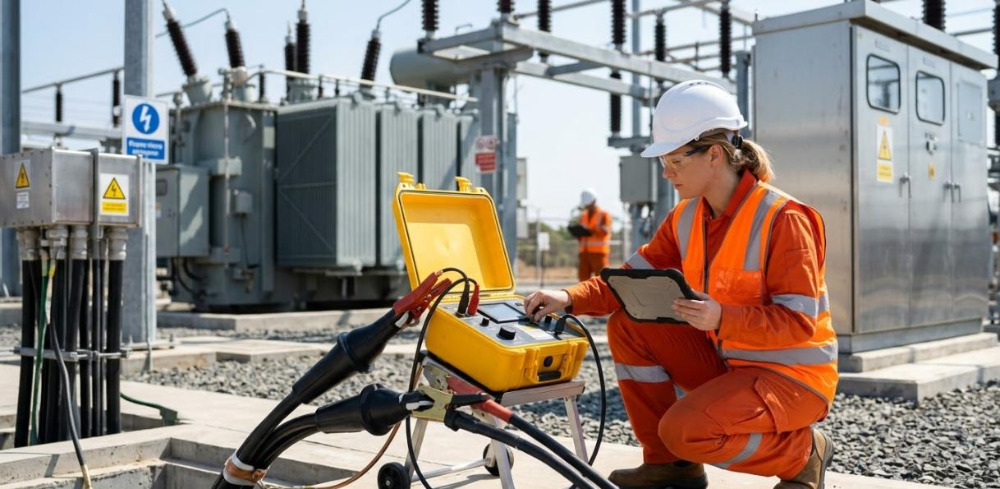

L'évolution des méthodes de diagnostic

• DC Hipot (Test à haut potentiel en courant continu) : Ceci est désormais obsolète et hautement destructeur. Une tension continue élevée accumule une « charge d'espace » à l'intérieur de l'isolation XLPE. Lorsque le fonctionnement en courant alternatif reprend, les champs électriques superposés peuvent détruire instantanément la fragile couche d’isolation.
• Test VLF (très basse fréquence) : L'alternative préférée de l'industrie. Il utilise une alimentation CA à très basse fréquence (0,1 Hz), ce qui évite l'effet de charge d'espace tout en provoquant la destruction en toute sécurité des défauts gravement détériorés lors de tests contrôlés.
• Diagnostic Tan Delta (tangente d'angle de perte diélectrique) : La « référence » pour évaluer le vieillissement de l’arbre hydrique et la pénétration d’humidité dans les câbles XLPE. En mesurant l'augmentation non linéaire des valeurs de perte à mesure que la tension d'essai augmente (l'effet « Tip-up »), il quantifie précisément la gravité du vieillissement.
• Surveillance des décharges partielles (PD) : Utilisé pour identifier avec précision les défauts microscopiques dans la couche isolante (par exemple, les espaces d'air dans les joints ou les couches de blindage endommagées).

Pratiques d'ingénierie et assurance qualité pour prolonger la durée de vie des câbles XLPE

Atteindre une durée de vie de plus de 50 ans pour les câbles XLPE nécessite un contrôle qualité complet depuis la fabrication jusqu'à l'exploitation :

• Contrôle ultime de la fabrication et de la sélection des matériaux haut de gamme

Des matériaux de haute pureté doivent être utilisés et produits dans un environnement ultra-propre.

La mise en œuvre d'un processus de triple extrusion garantit une liaison au niveau atomique entre le blindage du conducteur, la couche d'isolation XLPE et le blindage isolant, éliminant complètement les espaces d'air intercouches qui pourraient déclencher une décharge partielle.

Utilisation de matériaux XLPE retardateurs d'arbres (TR-XLPE) et de conceptions complètes de blocage de l'eau (fils/bandes longitudinales bloquant l'eau, gaines radiales bloquant l'eau) pour isoler absolument l'humidité extérieure.

• Installation conforme et protection mécanique

Le rayon de courbure (pas moins de 10 à 15 fois le diamètre extérieur) et la tension de traction doivent être strictement contrôlés pour éviter les microfissures dans la couche isolante.

Les joints et les terminaisons sont les parties les plus vulnérables d'une ligne de câble. Leur fabrication doit être réalisée dans des environnements relativement secs et sans poussière pour éviter l'introduction d'impuretés.

• Optimisation de l’environnement opérationnel et gestion thermique

Maintenez un espacement raisonnable entre les câbles pour faciliter la dissipation de la chaleur et éviter l'accumulation de chaleur.

Il est recommandé d'adopter un fonctionnement déclassé, en laissant une marge de courant admissible appropriée pour éviter un fonctionnement à pleine charge à long terme.

Installez des parasurtenseurs fiables (parafoudres) pour absorber les pics de tension haute fréquence provoqués par les surtensions de commutation et les coups de foudre.

Questions fréquemment posées :

Q1 : Pourquoi les systèmes électriques modernes utilisent-ils largement des câbles XLPE au lieu des câbles PVC traditionnels ?

R : Le XLPE (Polyéthylène Réticulé) présente une structure thermodurcissable en réseau tridimensionnel, permettant des températures de fonctionnement continues jusqu'à 90°C, dépassant largement le PVC (maximum 70°C). De plus, le XLPE présente une rigidité diélectrique plus élevée, une perte diélectrique plus faible et ne libère pas de gaz halogènes toxiques lorsqu'il est brûlé. Il surpasse largement les câbles PVC en termes de durée de vie et de performances électriques.

Q2 : La température de fonctionnement maximale d'un câble XLPE est de 90°C. Un dépassement occasionnel de cette température entraînera-t-il une brûlure immédiate du câble ?

R : Il ne brûlera pas immédiatement, mais accélérera le vieillissement thermique. Les normes internationales autorisent des surcharges d'urgence à court terme jusqu'à 105°C, voire 130°C. Cependant, selon le modèle de vieillissement d'Arrhenius, pour chaque 10°C de température dépassant la valeur nominale, le taux de dégradation de la couche isolante double. Un fonctionnement à long terme en cas de surchauffe réduira considérablement la durée de vie totale du câble.

Q3 : Qu'est-ce que l'« arborescence de l'eau » et comment peut-elle être évitée ?

R : L'arborescence aquatique est un réseau arborescent de micro-vides formés lorsque l'humidité envahit les défauts microscopiques de l'isolant et s'étend en continu sous l'action combinée d'un champ électrique alternatif et d'un environnement humide dans les câbles XLPE. Les méthodes de prévention comprennent : l'utilisation de conceptions bloquant l'eau (telles que des gaines radiales bloquant l'eau et des fils longitudinaux bloquant l'eau), l'utilisation de matériaux retardateurs d'arbres (TR-XLPE) et la garantie que la gaine extérieure du câble n'est pas rayée pendant l'installation.

Q4 : Je souhaite tester l’état d’isolation des câbles en service depuis de nombreuses années. Puis-je utiliser un testeur DC Hipot standard ?

R : Absolument pas. Effectuer des tests DC haute tension traditionnels sur des câbles XLPE est hautement destructeur. Une tension continue élevée accumule une « charge d’espace » dans l’isolation. Une fois le courant alternatif rétabli après le test, la couche d'isolation, qui autrement aurait pu continuer à fonctionner normalement, est très susceptible de tomber en panne instantanément.

Q5 : Si les tests DC Hipot ne doivent pas être utilisés, comment le degré de vieillissement des câbles XLPE doit-il être évalué scientifiquement ?

R : Les normes de l'industrie recommandent d'utiliser des tests de tension de tenue CA à très basse fréquence (VLF, 0,1 Hz) combinés aux diagnostics Tan Delta (tangente de l'angle de perte diélectrique). Les tests VLF ne génèrent pas de charges d'espace nocives, tandis que les tests Tan Delta peuvent quantifier avec précision la gravité de l'arborescence de l'eau à l'intérieur du câble en mesurant les caractéristiques d'augmentation non linéaires (Tip-up) du courant de fuite à différentes tensions, vous aidant ainsi à planifier des remplacements préventifs.
