Comment choisir le câble VFD optimal pour les moteurs industriels

Dans les systèmes industriels modernes, la connexion entre un variateur de fréquence (VFD) et un moteur électrique représente l'un des environnements les plus agressifs sur le plan électrique. Les fréquences de commutation élevées, les pics de tension et les interférences électromagnétiques (EMI) exercent des contraintes extrêmes sur les câbles.

La sélection d'un câble inapproprié n'est pas seulement un défaut de conception mineur : elle peut entraîner :

• Défaillance prématurée de l’isolation du moteur
• Dommages aux roulements causés par des courants vagabonds
• Augmentation des interférences électromagnétiques (EMI)
• Temps d'arrêt imprévus et coûts de maintenance

Un câble VFD correctement conçu est donc essentiel pour la fiabilité, la sécurité et les performances à long terme du système.

1. Comprendre l'environnement d'exploitation du VFD

Contrairement aux alimentations traditionnelles, les VFD utilisent la modulation de largeur d'impulsion (PWM) pour contrôler la vitesse du moteur. Cela crée une forme d'onde non sinusoïdale avec :

• Dv/dt élevé (taux de changement de tension)
• Surtension d'onde réfléchie (en particulier dans les longs câbles)
• Tension de mode commun et courants de circulation

Pourquoi les câbles standard échouent

Les câbles à usage général tels que le THHN ou les fils basiques isolés en PVC ne sont pas conçus pour ces conditions. Au fil du temps, ils peuvent éprouver :

• Dégradation de l'isolation due à la décharge corona
• Accumulation de chaleur excessive
• Fuite EMI affectant les instruments à proximité

Résultat : Durée de vie du moteur réduite et performances du système instables.

2. Critères de sélection clés pour les câbles VFD

A. Type d'isolation : XLPE pour la stabilité à haute fréquence

Le système d’isolation constitue la première ligne de défense contre les contraintes électriques.

Recommandé : Polyéthylène réticulé (XLPE)

Avantages techniques :

• Rigidité diélectrique élevée pour résister aux pics de tension
• Faible perte diélectrique et capacité
• Indice thermique supérieur (généralement 90 °C à 125 °C)
• Forte résistance à la décharge corona

Par rapport au PVC, le XLPE améliore considérablement la longévité de l’isolation dans les environnements à haute fréquence.

B. Blindage avancé pour le contrôle EMI

La suppression des interférences électromagnétiques est l'une des exigences les plus critiques dans les applications VFD.

Sans protection adéquate, le bruit électromagnétique peut :

• Interférer avec les automates, les capteurs et les systèmes de communication
• Provoquer de faux signaux et des erreurs opérationnelles
• Augmenter les risques de non-conformité dans les environnements réglementés

Structures de blindage recommandées :

• Bouclier de bande de cuivre

• Excellent pour contenir le bruit haute fréquence
• Fournit un chemin de mise à la terre à faible impédance
  • Bouclier tressé en aluminium
• Couverture ≥85%
• Combine flexibilité et efficacité de blindage élevée

Fonction clé :

Un bouclier bien conçu garantit que les courants de mode commun reviennent à travers le câble , plutôt que d'endommager les roulements du moteur.

C. Conception de mise à la terre symétrique

La géométrie des câbles a un impact direct sur les performances électriques.

Configuration des meilleures pratiques :

• Conducteurs triphasés
• 3 conducteurs de terre positionnés symétriquement

Avantages en termes de performances :

• Réduit l'émission de champ électromagnétique
• Équilibre la distribution du courant de terre
• Minimise la tension de l'arbre et les courants de roulement

Cette conception est particulièrement importante dans moteurs de moyenne et haute puissance .

D. Tension nominale et protection contre les ondes réfléchies

En raison des phénomènes d'ondes réfléchies, les pics de tension aux bornes du moteur peuvent atteindre 2 à 3 fois la tension nominale .

Notes recommandées :

• 600V / 1000V pour les systèmes industriels standards
• 2000V pour :

• Longs parcours de câbles
• Variateurs à haute fréquence de découpage
• Applications critiques

Aperçu de l'ingénierie :
Les systèmes d'isolation à tension nominale plus élevée offrent une marge de sécurité qui réduit considérablement le risque de défaillance.

3. Considérations relatives au dimensionnement et à l'installation des câbles

Ampacité et gestion thermique

Le dimensionnement correct des conducteurs doit prendre en compte :

• Intensité du moteur à pleine charge (FLA)
• Température ambiante
• Mode d'installation (plateau, conduit, plein air)
• Regroupement des câbles et facteurs de déclassement

Un dimensionnement incorrect peut entraîner une surchauffe et une durée de vie réduite du câble.

Flexibilité et performances mécaniques

Dans des environnements dynamiques, tels que :

• Robotique
• Lignes de production automatisées
• Machines de déménagement

Utilisez des câbles VFD à haute flexibilité conçu pour les mouvements continus et les cycles de flexion.

Résistance environnementale

Les environnements industriels peuvent être difficiles et imprévisibles.

Matériaux de veste recommandés :

• TPE (Élastomère Thermoplastique) :

• Excellente résistance à l’huile, à l’abrasion et aux produits chimiques
• Idéal pour les environnements industriels et difficiles
  • PVC spécialisé :
• Rentable
• Convient aux applications industrielles générales

Facteurs de protection supplémentaires :

• Résistance aux UV (installations extérieures)
• Protection contre l'humidité et la pénétration d'eau
• Résistance aux liquides de refroidissement et aux produits chimiques industriels

4. Conformité et normes (critiques pour les projets mondiaux)

Lors de la sélection de câbles VFD pour des projets internationaux, la conformité est essentielle.

Normes communes à prendre en compte :

• UL (Amérique du Nord)
• Normes CEI / EN (Europe)
• RoHS et REACH (conformité environnementale)

Le choix de câbles conformes garantit :

• Approbations de projets plus faciles
• Risques juridiques et opérationnels réduits
• Compatibilité avec les marchés mondiaux

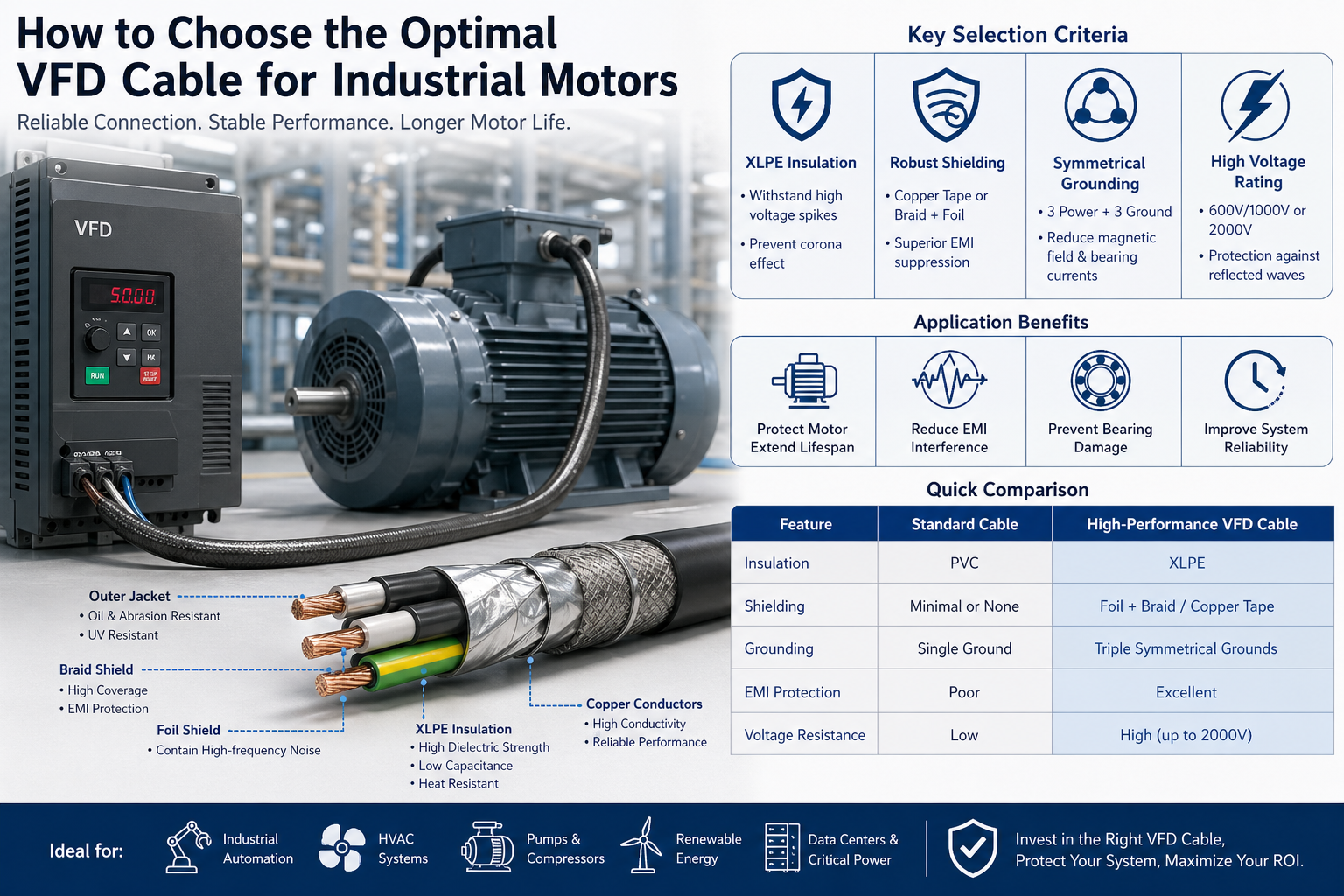

5. Comparaison rapide : câble standard et câble VFD

Caractéristique	Câble standard	Câble VFD haute performance
Isolation	PVC	XLPE
Blindage	Minime / Aucun	Tresse d'aluminium / ruban de cuivre
Mise à la terre	Célibataire	Multi-sol symétrique
Contrôle EMI	Pauvre	Excellent
Résistance à la tension	Faible	Élevé (jusqu'à 2000 V)

6. Scénarios d'application

Les câbles VFD hautes performances sont largement utilisés dans :

• Systèmes d'automatisation industrielle
• Systèmes CVC avec variateurs de vitesse
• Systèmes de pompes et de compresseurs
• Centres de données et systèmes électriques critiques
• Systèmes d'énergie renouvelable (éolien, solaire)

Chacun de ces environnements nécessite transmission de puissance stable, silencieuse et de haute fiabilité .

7. Conclusion : un investissement stratégique, pas seulement un élément

Choisir le bon câble VFD n'est pas simplement une décision liée à des spécifications techniques : c'est un investissement à long terme dans la fiabilité du système.

Même si les câbles VFD hautes performances peuvent avoir un coût initial plus élevé, ils offrent :

• Maintenance et temps d'arrêt réduits
• Durée de vie prolongée du moteur et de l’équipement
• Compatibilité électromagnétique (CEM) améliorée
• Coût total de possession (TCO) réduit

Aperçu final :
Un câble VFD bien sélectionné agit comme une barrière de protection entre votre variateur et votre moteur, garantissant un fonctionnement efficace, stable et sans interférence tout au long du cycle de vie du système.
