À retenir : Les conducteurs de classe 5, définis par la norme CEI 60228, sont des conducteurs flexibles à brins fins utilisés dans les rallonges, les panneaux de commande et les applications industrielles. Ce guide couvre les spécifications techniques, la comparaison avec la classe 2 et comment sélectionner le bon conducteur pour votre projet.

Dans le monde de l'électrotechnique et de la fabrication de câbles, la « flexibilité » n'est pas seulement une caractéristique physique : c'est une catégorie technique strictement définie. Si vous avez déjà manipulé un câble d'alimentation rigide par rapport à un fil de commande souple et facile à plier, vous avez déjà fait l'expérience de la différence entre les classes de conducteurs.

La plupart de ces spécifications sont régies par la norme internationale CEI 60228 . Ce guide approfondit Conducteurs de classe 5 — la norme industrielle pour les applications flexibles — couvrant les exigences de construction, les limites électriques et les cas d'utilisation réels.

Comprendre le cadre de classification des conducteurs CEI 60228

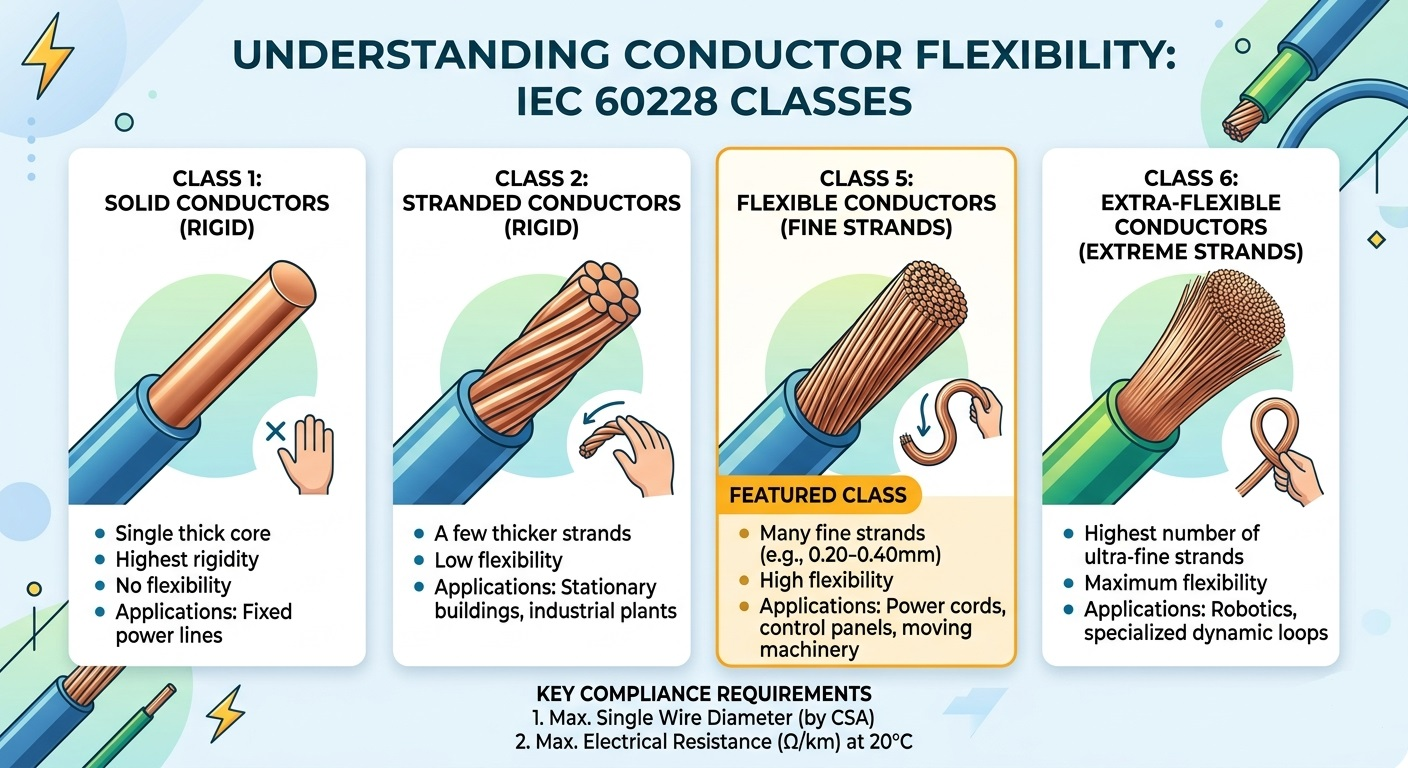

La CEI 60228 (et son équivalent britannique BS EN 60228) classe les conducteurs en quatre classes principales en fonction de leur construction et de leur flexibilité. Comprendre où se situe la classe 5 dans cette hiérarchie est essentiel pour une sélection correcte des produits :

Qu'est-ce qui fait qu'un chef d'orchestre est de « classe 5 » ? Spécifications techniques

Un conducteur de classe 5 se compose de plusieurs fils de cuivre fins reliés ensemble pour obtenir de la flexibilité. Contrairement aux hypothèses courantes, la CEI 60228 ne pas prescrire strictement le nombre total de brins. Au lieu de cela, la norme impose le respect de deux mesures principales :

1. Diamètre maximum des fils individuels

Pour garantir que le conducteur reste véritablement flexible, la norme CEI 60228 fixe une limite supérieure stricte sur le diamètre de chaque toron individuel. Les brins plus fins se plient plus facilement, réduisant ainsi la fatigue du métal lors de cycles de flexion répétés. Des exemples représentatifs de la norme comprennent :

• Conducteur de 75 mm² → diamètre maximum de fil individuel : 0,21 mm
• Conducteur de 5 mm² → diamètre maximum de fil individuel : 0,26 mm
• Conducteur de 10 mm² → diamètre maximum de fil individuel : 0,41 mm
• Conducteur de 35 mm² → diamètre maximum de fil individuel : 0,41 mm

2. Résistance électrique maximale à 20°C

La résistance électrique est le critère de performance déterminant. La résistance totale du conducteur de classe 5 complété ne doit pas dépasser les valeurs spécifiées dans les tableaux de résistance CEI 60228, mesurées à 20°C. Cette règle permet aux fabricants de concevoir une flexibilité : si un fabricant utilise des fils de 0,20 mm au lieu du maximum de 0,21 mm, cela est acceptable, à condition que le conducteur fini respecte toujours la limite de résistance.

Cette approche à deux paramètres (résistance du diamètre du fil) garantit que les conducteurs de classe 5 sont à la fois physiquement flexibles et électriquement efficaces, sans surspécifier le processus de fabrication.

Conducteurs de classe 5 et de classe 2 : différences fondamentales

Les ingénieurs électriciens sont souvent confrontés au choix entre des conducteurs de classe 2 et de classe 5. La décision dépend si le câble sera dans une installation fixe ou dans une application mobile/flexible. Voici une comparaison directe :

Applications clés des conducteurs CEI 60228 classe 5

Étant donné que les conducteurs de classe 5 peuvent résister à des vibrations modérées et à des flexions répétées sans se fracturer, ils sont spécifiés dans un large éventail d'industries :

• Cordons flexibles et rallonges : appareils électroménagers, outils électriques et équipements portables où les câbles doivent être enroulés, déroulés et repositionnés régulièrement.
• Panneaux de commande industriels : Un acheminement serré autour des coins et à travers des goulottes de câbles nécessite un rayon de courbure réalisable uniquement avec des conducteurs à brins fins.
• Faisceaux de câbles automobiles : les vibrations continues du moteur et les cycles de température exigent des conducteurs qui résistent à la fatigue du métal pendant toute la durée de vie du véhicule.
• Installations marines et offshore : le mouvement constant des vagues, combiné aux espaces confinés, fait de la classe 5 le choix préféré pour la distribution d'énergie à bord.
• Robotique et automatisation : les bras de robot articulés nécessitent des câbles qui se plient des milliers de fois par jour sans défaillance. La classe 5 relève ce défi pour les applications à flexibilité modérée (classe 6 pour les applications à flexibilité élevée).

Pourquoi la spécification de la norme CEI 60228 classe 5 est importante pour votre projet

La sélection d'un câble commercialisé comme « flexible » sans faire référence à une norme reconnue telle que la norme CEI 60228 classe 5 présente un risque important. Le respect de cette norme apporte trois garanties concrètes :

• Sécurité : les limites de résistance garantissent que le conducteur ne surchauffe pas sous le courant nominal, empêchant ainsi la dégradation de l'isolation et les risques d'incendie potentiels.
• Compatibilité : les diamètres de fil maximaux standardisés garantissent que le conducteur s'adapte correctement aux cosses, ferrules et borniers standard sans nécessiter de modifications.
• Longévité : le toronnage fin empêche la fatigue du métal lors de flexions répétées, prolongeant ainsi considérablement la durée de vie du câble par rapport aux alternatives non conformes.

Lors de l'approvisionnement en câbles à l'échelle internationale, la certification CEI 60228 simplifie également l'approbation réglementaire, car la norme est adoptée ou reconnue dans l'UE (BS EN 60228), en Australie (AS/NZS 1125) et sur de nombreux autres marchés.

Foire aux questions sur les conducteurs de classe 5

La classe 5 est-elle la même chose qu'un câble flexible ?

Pas exactement. « Câble flexible » est un terme commercial large. La classe 5 est une classification spécifique des conducteurs CEI 60228 avec des exigences techniques mesurables. Un câble peut être commercialisé comme flexible sans répondre aux spécifications de classe 5.

Les conducteurs de classe 5 peuvent-ils être utilisés à l’extérieur ?

La classe 5 fait référence uniquement à la construction du conducteur, et non à la valeur nominale globale du câble. L'adéquation d'un câble à une utilisation en extérieur dépend des matériaux d'isolation et de gaine (par exemple PVC résistant aux UV, XLPE). Vérifiez toujours les spécifications complètes du câble, pas seulement la classe de conducteur.

Quelle est la différence entre la classe 5 et la classe 6 ?

Les deux sont des classes de chef d’orchestre flexibles. La classe 6 utilise des brins encore plus fins, ce qui se traduit par une plus grande flexibilité et un rayon de courbure minimum plus serré. La classe 6 est spécifiée pour les applications hautement dynamiques telles que la flexion continue des chaînes porte-câbles, tandis que la classe 5 couvre les scénarios de flexion modérée.
