Qu'est-ce qui différencie un câble de commande et pourquoi il est important pour la sélection Un câble de commande transporte des signaux basse tension, pas de l'alimentation. Cette distinction détermine chaque décision de spécification : section du conducteur, classe d'isolation, nombre de conducteurs et blindage. Une erreur n'affecte pas seulement les performances : elle entraîne une dégradation du signal, une défaillance prématurée de l'isolation et des retraits coûteux lors de la maintenance. Câbles de commande isolés en plastique sont conçus pour des tensions nominales CA de 450/750 V et inférieures, couvrant la gamme complète de l'automatisation industrielle, de la protection des sous-stations, du contrôle électrique des machines-outils et de la transmission des signaux des instruments. La question centrale n'est pas de savoir ce qu'est un câble de commande, mais plutôt de savoir quelle configuration correspond à votre installation. Tension nominale : le fondement de la sélection de la classe d'isolation La valeur nominale de 450/750 V sur un câble de commande isolé en plastique n'est pas simplement un plafond : elle définit la classe d'isolation du câble et détermine la compatibilité avec les borniers, les presse-étoupes et les dispositifs de protection. Les tensions nominales incompatibles sont l’une des causes les plus courantes de rupture précoce de l’isolation dans les panneaux de commande. En pratique, la plupart des circuits de commande fonctionnent bien en dessous de ce plafond. La notation régit rigidité diélectrique et ligne de fuite , qui offre une marge de sécurité significative contre les pointes de tension transitoires et les défauts à la terre. Les produits fabriqués selon la norme CEI 60227 et la norme nationale chinoise GB/T 9330-2020 donnent aux équipes d'approvisionnement la confiance en matière de documentation nécessaire aux certifications et aux audits des systèmes. Nombre de cœurs et section transversale : les deux nombres qui déterminent la conception des circuits Les câbles de commande multiconducteurs sont spécifiés par deux paramètres indépendants : le nombre de conducteurs (capacité du signal) et la section du conducteur en mm² (capacité de transport de courant et chute de tension). La confusion des deux conduit soit à des conducteurs sous-dimensionnés, soit à un nombre insuffisant de chemins de signal. Sélection de section typique par type d'application Demande Coupe transversale typique Raison Transmission du signal des instruments 0,5 – 0,75 mm² Courant faible, priorité à la flexibilité Circuits de contrôle PLC/relais 1,0 – 1,5 mm² Équilibre entre la capacité actuelle et la densité de routage Câblage commande moteur / contacteur 2,5 mm² Courants de bobine plus élevés et courses plus longues Circuits de protection des sous-stations 2,5 – 4,0 mm² Exigences en matière de courant de défaut et conformité à la réglementation Pour le nombre de cœurs, la pratique industrielle recommande de réserver 10 à 20 % de noyaux de rechange au-delà des besoins actuels du circuit. Cela évite le coût du retrait des câbles lorsque les systèmes de contrôle sont modifiés – une considération particulièrement pertinente dans les projets de commande électrique de machines-outils et de modernisation de panneaux. Configurations standards pour câbles de commande multiconducteurs couvrent généralement 4, 7, 10, 14, 19 et 27 conducteurs, avec identification des conducteurs par numérotation séquentielle ou codage couleur conformément à la norme CEI 60445. Matériau d'isolation : PVC, XLPE et quand spécifier un produit sans halogène à faible émission de fumée Le PVC (polychlorure de vinyle) est le matériau isolant dominant pour les câbles de commande isolés en plastique : économique, résistant aux produits chimiques et facile à traiter. Il fonctionne de manière fiable dans les installations intérieures avec des températures ambiantes stables de –15°C à 70°C, dans les chemins de câbles, les conduits et les armoires de commande avec une exposition limitée aux UV. Mais c’est l’environnement d’installation, et non le prix, qui doit déterminer la décision matérielle. Trois scénarios nécessitent des alternatives : Isolation XLPE est spécifié lorsque les températures de fonctionnement continu dépassent 70 °C, avec une température maximale admissible du conducteur de 90 °C en service normal et de 250 °C lors d'événements de court-circuit (≤ 5 s). Le rayon de courbure minimum augmente jusqu'à 8 fois le diamètre extérieur du câble pour les configurations non blindées. Sans halogène à faible dégagement de fumée (LSHF/LSZH) des variantes sont requises dans les tunnels, les environnements de transport ferroviaire et les espaces publics fermés où la génération de fumées toxiques lors d'incendies est réglementée. Qualités ignifuges ou résistantes au feu sont obligatoires pour les circuits de commande des centrales électriques et les systèmes critiques pour la sécurité où l'intégrité continue du signal pendant un incendie n'est pas négociable. Ceux-ci relèvent du Gamme de câbles ignifuges et résistants aux hautes températures . Blindage : quand le spécifier et quel type choisir Tous les câbles de commande ne nécessitent pas de blindage. La décision dépend du type de signal, du routage des câbles et de l'environnement électromagnétique. Les signaux analogiques (boucles de courant 4 à 20 mA et sorties 0 à 10 V) sont les plus vulnérables aux interférences électromagnétiques. Les signaux de commande numériques sont plus tolérants, même si un blindage est toujours recommandé lorsque les câbles sont parallèles aux câbles d'alimentation sur des distances supérieures à 30 mètres. Types de blindage courants pour les câbles de commande multiconducteurs Type de bouclier Couverture Idéal pour Compromis Feuille d'aluminium (au total) ~100% Interférence haute fréquence, routage compact Moins flexible ; le film peut se fissurer sous des flexions répétées Tresse de cuivre (globale) 85 à 95 % EMI basse fréquence, chaînes porte-câbles/applications mobiles Plus grand diamètre et coût plus élevé Blindage individuel par paire Par paire Prévention de la diaphonie entre les paires de signaux Terminaison plus complexe aux deux extrémités Une règle souvent négligée : la mise à la terre du blindage doit être mise en œuvre à une seule extrémité dans la plupart des circuits de signaux d'instruments. La mise à la terre aux deux extrémités crée une boucle qui introduit l'interférence exacte que le bouclier est censé bloquer. La séparation physique entre les faisceaux de câbles de commande et les câbles d'alimentation à courant élevé (au moins 200 mm là où les parcours parallèles sont inévitables) réduit les interférences électromagnétiques à la source et diminue la dépendance au blindage seul. Paramètres d'installation à confirmer avant de commander Plusieurs paramètres mécaniques affectent les performances des câbles à long terme et sont faciles à négliger lors de la phase d'approvisionnement. Pour les câbles non armés à isolation PVC, le rayon de courbure minimum lors de l'installation est de 6 fois le diamètre extérieur ; pour les versions isolées XLPE, cela passe à 8× ; pour les câbles armés ou blindés en ruban de cuivre, l'exigence est de 12×. La température ambiante au moment de la pose ne doit pas descendre en dessous de 0°C – le PVC froid devient cassant et a tendance à se fissurer lors de la traction. Le gamme de câbles pour équipements électriques couvre toutes les configurations de modèles KVV standard — y compris les variantes non blindées, blindées, blindées et flexibles — avec des conducteurs en cuivre, des âmes de corde remplies de polypropylène, une reliure en ruban CPP et une gaine extérieure en PVC comme construction standard. Les spécifications personnalisées pour les environnements de fabrication spécialisés et d'automatisation industrielle sont prises en charge sur demande, avec une documentation complète de conformité disponible sous ISO 9001, CCC et GB/T 9330-2020. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

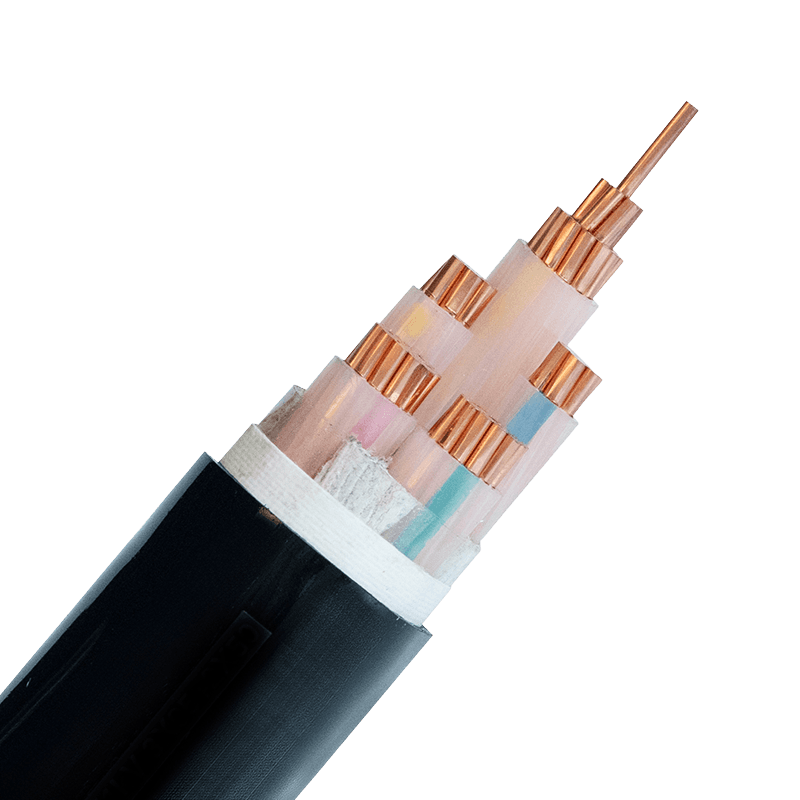

La consommation mondiale d’électricité des centres de données devrait presque doubler, passant de 448 TWh en 2025 à 980 TWh d’ici 2030, selon Gartner. Derrière chaque rack, chaque système UPS et chaque unité de refroidissement se cache la même vérité peu glamour : le câble d'alimentation est le système de circulation de l'ensemble de l'installation. Choisissez le mauvais, et les conséquences vont d’une défaillance prématurée de l’isolation à des temps d’arrêt catastrophiques. Les câbles isolés XLPE (Polyéthylène Réticulé) sont devenus la spécification par défaut pour les constructions sérieuses de centres de données, mais comprendre pourquoi et comment les sélectionner correctement permet de distinguer une installation fiable d'un handicap. Pourquoi les centres de données exigent de meilleurs câbles d'alimentation Les centres de données ne sont pas des bâtiments commerciaux ordinaires. La densité de puissance par rack est passée de 5 à 7 kW il y a dix ans à 20 à 40 kW dans les déploiements modernes de calcul d'IA. Les câbles fonctionnent en continu à leur capacité nominale ou presque, souvent dans des plateaux étroitement regroupés avec un débit d'air restreint. L'environnement thermique est pénible, et toute isolation qui se dégrade sous l'effet de la chaleur accélère la défaillance de l'ensemble du faisceau. Les câbles traditionnels isolés en PVC ont un plafond de température de fonctionnement continu de 70°C. Cette marge disparaît rapidement dans les chemins de câbles haute densité. L'isolation XLPE élève la limite de fonctionnement continu à 90°C , avec une tolérance aux courts-circuits jusqu'à 250 °C — des marges qui comptent vraiment lorsque les câbles partagent un conduit avec des dizaines de voisins. Au-delà de la chaleur, les centres de données exigent également un comportement à faible dégagement de fumée et à faible toxicité en cas d'incendie. Un câble en PVC brûlant dans un espace clos libère une fumée noire dense et du gaz chlorhydrique, tous deux immédiatement dangereux pour le personnel et corrosifs pour les serveurs eux-mêmes. Cela rend les spécifications de résistance au feu indissociables de la sélection des câbles dans toute installation sérieuse. Ce qui fait du XLPE le bon choix Le processus de réticulation transforme la structure moléculaire du polyéthylène de thermoplastique en thermodurcissable. Le résultat pratique est un ensemble de propriétés qui se comparent bien à celles de tous les matériaux isolants concurrents pour les applications électriques : Capacité de transport de courant plus élevée. Le plafond de température élevé signifie que la même section de conducteur peut transporter plus de courant sans déclencher de déclassement thermique. Pour une charge donnée, les ingénieurs peuvent parfois réduire la taille des conducteurs, réduisant ainsi le poids et le coût du câble. Excellentes propriétés diélectriques. Le XLPE présente une faible constante diélectrique et une faible perte diélectrique, ce qui se traduit par une transmission de tension stable et un risque réduit de rupture d'isolation, même sous une contrainte haute tension soutenue. Résistance aux produits chimiques et à l'humidité. Les environnements des centres de données incluent des agents de nettoyage, des fuites de liquide de refroidissement et des fluctuations d'humidité. Le XLPE résiste aux acides, aux alcalis, aux huiles et à la pénétration de l'humidité, propriétés qui prolongent la durée de vie bien au-delà de celle des isolants thermoplastiques standard. Durabilité mécanique. La structure thermodurcie résiste à la déformation sous une charge soutenue, une exposition aux UV et à l'abrasion. Les câbles acheminés à travers des chemins de câbles, des coudes de conduits et des découpes de sol conservent leur intégrité sans les problèmes de fluage ou d'écoulement à froid observés dans certains composés isolants plus souples. Pour les applications de centres de données, ces propriétés se combinent pour produire un câble qui fonctionne de manière fiable sur une durée de vie d'installation de 30 à 40 ans, ce qui est pertinent lorsque la structure civile d'une installation survit souvent à plusieurs générations d'équipements informatiques. Critères de sélection clés pour les scénarios de centres de données Le choix d'un câble XLPE pour un centre de données n'est pas une décision unique : elle varie selon la position dans la chaîne électrique. Trois variables déterminent les spécifications : le niveau de tension, les exigences de performance au feu et la norme de certification. Niveau de tension. L'alimentation électrique d'une grande installation arrive généralement à moyenne tension (3,6/6 kV jusqu'à 26/35 kV), descend via des transformateurs et distribue à basse tension (0,6/1 kV) aux systèmes UPS, aux PDU et aux équipements d'étage. câbles d'alimentation XLPE moyenne tension (3,6/6kV–26/35kV) sont utilisés pour l'alimentation entrante et l'anneau de distribution primaire, tandis que câbles d'alimentation basse tension pour panneaux de distribution de centres de données couvrent tout, du secondaire du transformateur jusqu'à la PDU au niveau du rack. Performances au feu. La plupart des centres de données de niveaux III et IV exigent désormais un revêtement LSZH (Low Smoke Zero Halogen), en particulier dans les plénums à plancher surélevé, les couloirs de câbles et tout espace classé comme itinéraire confiné. Les composés LSZH limitent l'obscurcissement de la fumée à moins de 40 % et les émissions de gaz halogènes à moins de 0,5 % de chlorure d'hydrogène, ce qui est essentiel à la fois pour la sécurité du personnel et pour la protection des équipements. câbles ignifuges et résistants aux hautes températures La combinaison de l'isolation XLPE avec le revêtement extérieur LSZH satisfait simultanément aux exigences thermiques et de sécurité incendie. Normes de certification. Pour les projets internationaux de centres de données, la norme CEI 60502 régit la construction et les tests des câbles d'alimentation XLPE de 1 kV à 30 kV. Les installations nationales chinoises suivent la norme GB/T 12706. Les installations ayant des achats mondiaux exigent les deux, ainsi que la CCC (Chine Compulsory Certification) pour entrer sur le marché. Confirmez que le fournisseur détient les certifications pertinentes avant de finaliser les spécifications : tous les câbles XLPE du marché ne sont pas fabriqués selon les mêmes contrôles de qualité. Application pratique : de l'UPS à la distribution Trois positions de câbles représentent la majorité des décisions de spécification XLPE dans une construction de centre de données typique : Entrée réseau et alimentation appareillage MT. Le trajet depuis la sous-station ou le point de démarcation du service public jusqu'à l'appareillage MT sur site nécessite un câble XLPE moyenne tension, généralement armé (SWA ou AWA) pour la protection mécanique dans le routage souterrain ou en tranchée. La tension nominale, la capacité de courant de court-circuit et la résistivité thermique du sol entrent toutes dans le calcul du dimensionnement final. Transformateur secondaire à l'onduleur et au tableau principal BT. Cette section transporte le courant continu le plus élevé de l'installation. Le dimensionnement des câbles doit tenir compte du déclassement dû au regroupement en plateaux, qui est souvent le segment le moins spécifié dans les projets d'ingénierie à valeur ajoutée. Le XLPE basse tension avec gaine LSZH est standard ici ; les sections de conducteurs varient généralement de 95 mm² à 400 mm² pour les grandes installations. Alimentations PDU et circuits de dérivation finaux. Les trajets depuis le tableau BT jusqu'aux PDU individuelles et aux panneaux de distribution de sortie UPS sont plus courts mais nombreux. La flexibilité, le rayon de courbure et la facilité de terminaison deviennent des priorités pratiques aux côtés des performances électriques. La spécification d'une construction XLPE/LSZH cohérente, plutôt que de mélanger les types de câbles, simplifie la planification de la maintenance et du remplacement tout au long de la durée de vie de l'installation. Pour les équipes qui spécifient des câbles pour les trois postes, un fournisseur proposant une gamme complète couvrant les solutions de centres de données et d'infrastructure de communication (de la MT aux câbles de contrôle et d'instrumentation) réduit le risque de coordination et garantit une documentation cohérente pour la mise en service et le transfert. L’essentiel pour les prescripteurs : L'isolation XLPE n'est pas une option premium pour les centres de données : il s'agit de la spécification minimale raisonnable. Les variables importantes sont la classe de tension, la classe de résistance au feu, le matériau conducteur (cuivre pour les circuits critiques, aluminium pour lequel le poids et le coût sont des priorités) et la capacité de la chaîne d'approvisionnement à démontrer une production certifiée et traçable. Si vous réussissez ces quatre éléments, l'infrastructure de câble survivra à plusieurs générations d'équipements qu'elle alimente. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; list-style-position: inside; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Avant d'effectuer des tests de vitesse, il est essentiel de comprendre les limites théoriques de transmission des différentes catégories de câbles à paires torsadées. Pour mesurer avec précision la véritable vitesse maximale d'un câble réseau, le principe principal est d'éliminer complètement les interférences du réseau étendu (WAN) et des lignes de routeur externes. Référence physique : limites de performances et sélection des câbles Ethernet Les paramètres de base des câbles sont limités par la qualité du blindage, la densité de torsion et la distance physique réelle de déploiement. Cat5e et Cat6 : Le premier choix pour l’accès haut débit de base et les réseaux domestiques ou d’entreprise standard. En introduisant la spécification technique IEEE 802.3bz (NBASE-T), ils peuvent atteindre des taux de transmission de 2,5 Gbit/s ou 5 Gbit/s dans une plage de 100 mètres, respectivement. Cat6a :Pour les environnements réseau nécessitant un débit stable de 10 Gbit/s sur 100 mètres, Cat6a est actuellement le choix de support physique conforme et le plus rentable. Chat8 : Destiné à la communication haute fréquence à courte distance entre les serveurs du centre de données, prenant en charge 25 Gbit/s ou 40 Gbit/s (distance maximale prise en charge de 30 mètres). Tests de vitesse LAN : le système de tests de résistance iPerf3 isolant les variables externes Les tests doivent être effectués en boucle fermée au sein du LAN local (Local Area Network) ; l'appareil de test doit désactiver toutes les connexions Wi-Fi et utiliser exclusivement une connexion directe par port Ethernet Gigabit ou 10 Gigabit pour éviter la distorsion des données causée par l'atténuation semi-duplex des signaux sans fil. La solution de test de vitesse la plus rigoureuse reconnue par l'industrie utilise l'outil de mesure active multiplateforme iPerf3. Commandes de base : The receiver runs iperf3 -s to start server mode, and the sender runs iperf3 -c to initiate a client test with a default duration of 10 seconds. Goulots d'étranglement révolutionnaires du processeur : Face à des liaisons Ethernet ultra-haut débit de 1 Gbit/s ou même de plus de 10 Gbit/s, les tests monothread conventionnels atteignent souvent très tôt le goulot d'étranglement du traitement CPU monocœur de la machine de test, ce qui rend la vitesse mesurée inférieure à la limite réelle du câble. Ajoutez -P 4 ou une valeur supérieure pour activer la concurrence multithread, remplissant ainsi en parallèle l'énorme pipeline de transmission physique. Ajoutez le paramètre -Z (Zero-copy) pour appeler le mécanisme sous-jacent du système, réduisant ainsi considérablement l'utilisation du processeur à haut débit. Combinez-le avec le paramètre -O 2 pour contourner la période initiale de démarrage lent du protocole TCP et utilisez le paramètre -R pour les tests de transmission inverse. FAQ Q1 : Pourquoi Cat7 n'est-il pas recommandé pour le câblage réseau 10 Gigabit ? R : Parce que Cat7 est une norme d'alliance privée et n'a pas reçu la reconnaissance officielle TIA/EIA ; pour les environnements nécessitant un débit stable de 10 Gbit/s sur 100 mètres, Cat6a est le choix conforme et le plus rentable. Q2 : Pourquoi les vitesses de test Cat5e existantes peuvent-elles dépasser 1 Gbit/s ? R : À condition que les cartes réseau aux deux extrémités de la communication prennent en charge la spécification technique IEEE 802.3bz, l'ancien Cat5e peut atteindre un taux de transmission de 2,5 Gbit/s dans une portée de 100 mètres.

À mesure que l’industrie mondiale de l’énergie éolienne offshore s’étend vers des territoires océaniques plus profonds et plus vastes, la technologie de transmission subit une profonde évolution du CVC au HVDC. Grâce à son atténuation longue distance ultra-faible et à sa contrôlabilité supérieure, le HVDC est devenu le seul choix d'ingénierie pour les projets en haute mer à l'échelle du gigawatt. Les goulots d'étranglement physiques du CVC Les câbles sous-marins CVC génèrent des courants de charge capacitifs massifs sur de longues distances, ce qui non seulement consomme de l'espace pour la transmission de puissance active, mais provoque également une instabilité de tension. Pour compenser cela, les plateformes doivent installer des équipements de compensation énormes et coûteux, rendant les projets en eaux profondes financièrement non viables. Principaux avantages du HVDC Le HVDC n'a pas de champ magnétique alternatif en fonctionnement stable, ce qui signifie qu'aucun courant de charge n'est produit ; sa capacité de transport de courant peut être utilisée à 100 % pour la puissance active. La technologie avancée VSC-HVDC élimine les filtres AC encombrants, réduisant ainsi considérablement l'encombrement et le poids des plates-formes offshore. Seuil de rentabilité économique et tendances futures Bien que le HVDC ait des dépenses d’investissement initiales élevées, une fois la distance franchie entre 50 et 120 km, ses dépenses opérationnelles extrêmement faibles lui confèrent un avantage absolu en termes de LCOE global. Des projets phares tels que Rudong en Chine (1 100 MW) et Dogger Bank au Royaume-Uni (3 600 MW) ont appliqué avec succès cette technologie. L’industrie progresse désormais rapidement vers les réseaux ultra-haute tension de 525 kV et les réseaux CC multi-terminaux (MTDC) afin de réduire les risques systémiques de temps d’arrêt. FAQ Q1 : Pourquoi l'éolien offshore ne peut-il pas utiliser les solutions de transmission CA terrestres courantes ? R : Le transport terrestre repose sur des lignes aériennes à faible capacité. L’éolien offshore nécessite des câbles sous-marins enterrés, dont la capacité élevée entraîne une congestion du courant alternatif par des courants de charge massifs sur de longues distances. Ainsi, la transmission DC est obligatoire. Q2 : Les stations massives de conversion HVDC offshore nuiront-elles à l’écosystème marin ? R : Les interférences magnétiques et visuelles sont minimes. Cependant, les plates-formes de conversion génèrent une chaleur immense et les systèmes de refroidissement en boucle ouverte actuels rejettent de l'eau chaude qui peut modifier les températures locales. Pour résoudre ce problème, l'industrie accélère la commercialisation des systèmes de refroidissement en boucle fermée.

Un câble mal adapté ne se contente pas d’être sous-performant : il échoue. L'isolation qui ne peut pas supporter la température de fonctionnement se dégrade en quelques mois ; un conducteur de taille trop petite provoque des chutes de tension qui endommagent les équipements connectés. Les câbles d’équipement électrique constituent l’épine dorsale physique de chaque circuit d’alimentation et de signal, et pour choisir le bon, il faut comprendre ce qui différencie un type d’un autre. Que sont les câbles d’équipement électrique ? Les câbles d'équipement électrique sont des composants de connexion spécialement conçus qui transmettent l'énergie et les signaux entre les appareils dans les environnements industriels, commerciaux et résidentiels. Contrairement aux câbles de transmission d'énergie conçus pour les infrastructures de réseau fixe, les câbles d'équipement électrique sont optimisés pour la flexibilité, la gestion précise des signaux et la compatibilité avec les appareils des utilisateurs finaux, des appareils électroménagers aux machines d'usine automatisées. Ils se composent de trois couches centrales : un conducteur (cuivre ou aluminium) pour le flux de courant, une couche isolante (PVC, XLPE ou caoutchouc) pour contenir et protéger le chemin électrique, et une gaine extérieure qui assure une protection mécanique et environnementale. Chaque couche est spécifiée pour correspondre à la tension, à la température et à l'environnement physique de l'application. Principaux types et leurs applications Les cinq principales catégories de câbles d’équipement électrique remplissent chacune des fonctions distinctes : Fils de construction pour câblage résidentiel et commercial — Fils monoconducteurs isolés en PVC (tels que le type BV, évalué à 70 °C) utilisés dans les installations de murs fixes et de conduits. Ils alimentent les circuits d’éclairage, les prises et les équipements électriques généraux. Une construction simple permet de réduire les coûts. Fils gainés pour un routage multiconducteur flexible — Câbles multiconducteurs avec gaine extérieure en PVC (par exemple de type RVV), adaptés aux appareils portables, aux systèmes de sécurité et aux connexions d'équipements légers qui nécessitent une certaine flexibilité. Câbles de commande pour l'automatisation industrielle — Les câbles multiconducteurs à isolation plastique (par exemple de type KVV) transmettent des signaux entre les automates, les capteurs et les actionneurs. Généralement évalué à 450/750 V, avec des températures de conducteur jusqu'à 70°C et des rayons de courbure de 6 à 12D. Câbles informatiques pour transmission de signaux blindés — Câbles blindés à isolation PE (par exemple DJYPVPR, DJYP3VP3) évalués à 300/500 V, conçus pour les instruments électroniques et les systèmes d'acquisition de données où les interférences électromagnétiques doivent être supprimées. Des configurations de blindage individuelles et globales sont disponibles en fonction des exigences de rejet du bruit. Câbles gainés de caoutchouc pour une utilisation mobile et extérieure — Câbles de type YC avec isolation en caoutchouc éthylène-propylène et gaine en élastomère synthétique. Conçu pour les flexions répétées, les expositions extérieures et les contraintes mécaniques : chantiers de construction, outils portables et équipements industriels en mouvement. Matériau du conducteur : cuivre ou aluminium Le conducteur est l’endroit où le courant circule réellement, et le choix entre le cuivre et l’aluminium détermine la conductivité, le poids, la flexibilité et le coût. La plupart des câbles d'équipement électrique utilisent des conducteurs en cuivre de haute pureté : la différence de performances est suffisamment importante pour justifier le prix plus élevé dans presque toutes les applications d'équipement. Comparaison des conducteurs en cuivre et en aluminium pour les câbles d'équipement électrique Propriété Conducteur en cuivre Conducteur en aluminium Conductivité électrique ~100 % SIGC ~61% SIGC Poids Plus lourd ~1/3 plus léger Coût du matériel Plus haut 30 à 50 % de moins Flexibilité Excellent — adapté aux routages serrés Moins flexible, sujet aux fissures dans les virages Application typique Câbles de commande, câbles informatiques, électroménager Lignes aériennes, transmission de puissance à longue portée Pour le câblage des commandes, des signaux et des équipements, où la flexibilité et la fiabilité des terminaisons sont importantes, le cuivre est le choix standard. Les conducteurs à base d'aluminium sont plus appropriés pour les installations aériennes et longue distance où la réduction du poids prime sur la flexibilité. Matériaux d'isolation : PVC, XLPE et caoutchouc La couche d'isolation définit l'enveloppe de performances du câble. La spécification du mauvais matériau pour un environnement d’exploitation est l’une des causes les plus courantes de défaillance prématurée des câbles – il ne s’agit pas d’une question de raccourcis, mais d’utilisation du mauvais outil. PVC (chlorure de polyvinyle) — Plage de fonctionnement typique de −15°C à 70°C. Économique et largement disponible, adapté à la plupart des applications intérieures commerciales et domestiques. Déconseillé pour les espaces confinés ou publics car le PVC émet des fumées toxiques lorsqu'il est brûlé. Utilisé dans les fils de construction, les câbles gainés et les cordons d'alimentation généraux. XLPE (polyéthylène réticulé) — Température de fonctionnement continu jusqu'à 90°C, avec tolérance de court-circuit jusqu'à 250°C. Une rigidité diélectrique et une résistance à l'humidité supérieures en font le choix privilégié pour les applications industrielles à plus forte demande. Plus léger que le caoutchouc avec une meilleure stabilité mécanique à long terme. Caoutchouc (éthylène propylène / élastomère synthétique) — Conserve une excellente flexibilité même à basse température et supporte les flexions répétées et les contraintes mécaniques. Le matériau de choix pour les équipements portables, les applications de construction et tout câble qui bouge pendant le service. Les câbles sous gaine de caoutchouc sont conçus pour ces conditions par conception et non par approximation. Des normes qui comptent vraiment Les allégations de conformité sont aussi utiles que la norme référencée. Trois désignations apparaissent le plus fréquemment dans les spécifications des câbles des équipements électriques, et chacune couvre quelque chose de distinct : CEI 60227 — Couvre les câbles isolés en PVC pour des tensions nominales jusqu'à 450/750 V. Il s'agit de la norme de référence pour les fils de construction et les câbles d'équipement d'éclairage sur la plupart des marchés mondiaux. Les produits comme le type BV sont fabriqués selon ces spécifications. CEI 60502-1 pour la construction et les tests de câbles d'alimentation basse tension — Spécifie les exigences de construction, de dimensions et de test pour les câbles à 1 kV et 3 kV. Il s'agit de la référence internationalement reconnue en matière de distribution fixe et d'installations industrielles, acceptée sur les marchés de l'Europe à l'Asie du Sud-Est. OIN 9001 — S'applique au système de gestion de la qualité du fabricant, et non au produit de câble lui-même. Il confirme que les processus de fabrication sont contrôlés et documentés de manière cohérente – un indicateur significatif de la fiabilité de la production, mais ne remplace pas les certificats de test au niveau des produits. Lors de l'évaluation d'un fournisseur, demandez des rapports de test faisant référence à la norme CEI spécifique et à l'année d'édition (par exemple, CEI 60227:2007, CEI 60502-1:2021). Un numéro de certificat sans rapport de test traçable offre une assurance limitée. La tension nominale et la section transversale du conducteur doivent toujours être confirmées par rapport aux paramètres de fonctionnement de votre système. - non supposé à partir d'une seule description de catalogue. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
