Le guide hardcore du câblage de l'éclairage domestique intelligent : protocoles, normes et évitement des pièges

Les maisons intelligentes modernes sont passées d’appareils uniques à une coordination approfondie de l’écosystème de toute la maison. L'architecture de câblage sous-jacente du système d'éclairage détermine la stabilité, l'évolutivité et la sécurité du réseau. Les erreurs de câblage peuvent facilement entraîner d’énormes coûts de maintenance par la suite. Cet article fournit une analyse détaillée des directives de câblage d'éclairage intelligent basées sur la logique technique réelle et les normes électriques internationales.

1. Protocoles de communication et architecture topologique

• KNX et isolation physique

Dans l'éclairage intelligent de qualité infrastructure, KNX utilise un câble à paire torsadée verte dédié, isolant complètement physiquement la transmission de données du secteur 220 V. Son architecture décentralisée signifie qu'il n'y a pas d'hôte central unique ; aucune défaillance d'un seul nœud ne paralysera l'ensemble du réseau, offrant ainsi une fiabilité extrêmement élevée.

• Protocole numérique DALI

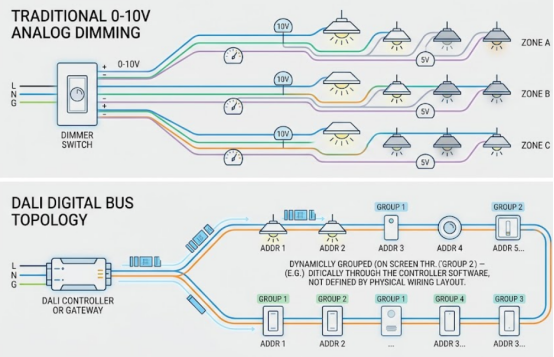

Comparé aux problèmes de chute de tension et de scintillement courants dans la gradation analogique 0-10 V, le protocole DALI est une véritable communication numérique bidirectionnelle. Selon la norme CEI 62386-101, la chute de tension continue entre deux appareils quelconques sur le bus DALI ne doit pas dépasser 2 V CC et la distance maximale par rapport à l'alimentation électrique ne doit pas dépasser 300 mètres.

2. Spécifications de base pour le câblage haute tension

• Abandonner complètement le câblage « sans neutre »

Les commutateurs traditionnels contrôlent uniquement le fil sous tension. Si un interrupteur intelligent ne dispose pas d'un fil neutre, il doit s'appuyer sur un mécanisme d'alimentation de veille compromis « sans neutre », ce qui provoque des phénomènes mortels et périodiques de « scintillement » ou de « lumière fantôme » des LED. De plus, les charges maximales « sans neutre » sont généralement limitées à environ 800 watts, bien en dessous des 2 500 watts des interrupteurs neutres sous tension standard. Dans les projets neufs ou de rénovation, un fil neutre indépendant doit être installé dans toutes les boîtes de jonction .

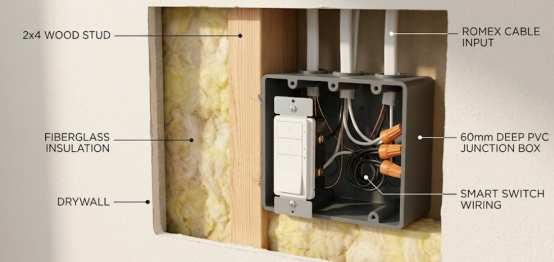

• Boîtes de jonction de 60 mm de profondeur

Les panneaux intelligents génèrent une chaleur importante lors d’un fonctionnement à pleine charge et doivent héberger davantage de bornes de câblage. Les boîtiers traditionnels de 50 mm provoquent facilement des dommages à l'isolation sous pression, entraînant potentiellement des arrêts thermiques ou des incendies. Il est fortement recommandé d'utiliser strictement des boîtes en PVC de grande capacité, d'une profondeur de 60 mm, qui répondent à la certification ignifuge la plus élevée UL 94 V-0.

• Interdire strictement les neutres partagés

Le mélange de fils neutres provenant de différents circuits peut amener le neutre supposément sûr à transporter une tension de retour mortelle si un disjoncteur est actionné par erreur pendant la maintenance, entraînant ainsi un choc électrique grave. De plus, cela provoque un grave déséquilibre de courant, déclenchant des déclenchements fréquents de l'interrupteur de protection contre les fuites du boîtier de distribution, paralysant ainsi le système intelligent.

3. Technologie de pilote CC basse tension

• Tension constante (CV) :

Convient aux bandes flexibles LED, utilisant une architecture de câblage parallèle. Avantage : prend en charge la découpe et l'épissage aléatoires sur site ; Inconvénient : sévèrement limité par la chute de tension de ligne, rendant l'extrémité des longues bandes sombre et jaune.

• Courant constant (CC) :

Convient aux spots anti-éblouissants de forte puissance, nécessitant une connexion physique en série. Empêche complètement l'emballement thermique des LED et élimine l'impact des chutes de tension sur de longues distances d'un niveau physique, garantissant une cohérence absolue de la luminosité de bout en bout.

4. Contrôler les blocages et le mode découplé

Lorsqu'un utilisateur appuie sur un interrupteur mural physique intelligent pour couper l'alimentation, la puce de communication intégrée à l'intérieur de l'ampoule intelligente RGBW du plafond perd instantanément de l'alimentation et est forcée de se déconnecter. Cela entraîne une perte totale de contrôle de l’application mobile ou de l’assistant vocal, et peut même provoquer l’effondrement continu de la topologie du réseau maillé sans fil dans toute la maison.

Solution ultime : découplage logiciel

Forcez l'activation du "Mode détaché" dans le backend de l'appareil. Le relais physique contrôlant la haute tension à l'intérieur de l'interrupteur est verrouillé en permanence dans l'état de conduction « fermé », garantissant que l'alimentation électrique ne soit jamais coupée. Les actions physiques des boutons sont converties en commandes numériques pures envoyées au cerveau du système. Cette solution « toujours allumée » nécessite des étiquettes d'avertissement très visibles sur le boîtier de distribution pour éviter tout choc électrique accidentel lors du remplacement de l'ampoule.

FAQ

Q1 : Les fils de signaux basse tension et les lignes électriques haute tension peuvent-ils partager le même conduit ?

R : Absolument pas. Le champ magnétique alternatif et les surtensions transitoires de haute tension provoquent de graves interférences électromagnétiques (EMI), conduisant directement à une perte de paquets de données ou à une défaillance de contrôle dans le réseau basse tension. Les normes internationales imposent un dégagement parallèle minimum de 30 cm (12 pouces) ; si le croisement est inévitable, ils doivent le traverser perpendiculairement à un angle de 90 degrés.

Q2 : Pourquoi les downlights LED intelligents scintillent-ils légèrement même après avoir été éteints ?

R : Cela est généralement dû à des commutateurs intelligents « sans neutre » compromis. À l'état éteint, ils utilisent un circuit de dérivation pour aspirer un petit courant à travers l'ampoule pour l'alimenter. Les charges s'accumulent dans le condensateur LED jusqu'au seuil de conduction, émettent de la lumière, puis s'éteignent, se répétant pour former un phénomène de scintillement ou de « lumière fantôme ».

Q3 : Quel est le plus grand risque pour la sécurité lors d'un achat transfrontalier ou de l'utilisation de modules de relais bon marché ?

R : Ne pas obtenir les certifications de sécurité légales locales (comme IEC/CE, UL, CCC) ou ne pas faire correspondre le calibre du fil avec le courant nominal. Si un module à faible courant est connecté à une charge de forte puissance, les contacts chaufferont et s'oxyderont rapidement, accélérant le vieillissement thermique et la désintégration des matériaux isolants, provoquant finalement un grillage de l'équipement, voire des incendies.
