Guide de sélection des fibres pour centres de données haute densité : principales différences techniques et comparaison du coût total de possession entre OM4 et OM5

Dans l'évolution des centres de données mondiaux vers des architectures réseau 100G, 400G et 800G, le choix des supports de câblage de la couche physique détermine directement les performances et le coût total de possession (TCO) des clusters informatiques. Au sein de la séquence fibre multimode (MMF) pour les interconnexions courte distance, OM4 et OM5 sont actuellement les solutions les plus largement déployées et les plus avancées. Basé sur des théories rigoureuses de physique optique et des normes internationales, cet article fournit une référence technique structurée pour la sélection des supports.

1. Mécanismes physiques de base et caractéristiques à large bete

• OM4 (Fibre multimode optimisée par laser) :

Sa bande passante modale effective extrêmement élevée est exclusivement optimisée et mandatée pour une longueur d'onde unique de 850 nm (atteignant 4 700 MHz·km). Étant donné que la dispersion modale augmente fortement lorsqu'on s'écarte de la longueur d'onde de 850 nm, OM4 doit fortement s'appuyer sur le Optique parallèle mécanisme - augmentant linéairement le nombre de canaux de fibre - pour atteindre des débits de données plus élevés.

• OM5 (fibre multimode à large bande, WBMMF) :

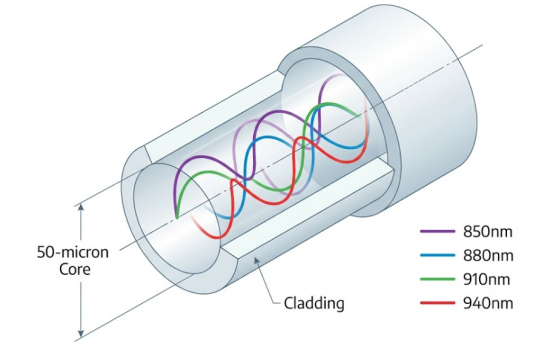

Sans compromettre les performances à 850 nm, il impose en outre une bande passante minimale de 2 470 MHz·km à la longueur d'onde de 953 nm. Cette conception aplatie en dispersion est spécialement conçue pour Multiplexage par répartition en longueur d'onde à ondes courtes (SWDM) and Bidirectionnel (BiDi) transmission, permettant la transmission sans perte de 4 longueurs d'onde simultanément au sein d'une seule fibre, permettant ainsi une réduction physique jusqu'à 75 % du nombre de fibres.

2. Principales spécifications techniques et identifications

3. Limites de distance de transmission (basées sur les protocoles réseau)

Sous différentes vitesses Ethernet et technologies de modulation, les performances de transmission des deux fibres présentent des différences très spécifiques au scénario.

• Parallèle à une seule longueur d'onde de 10G à 100G (par exemple, 100GBASE-SR4) : Les distances de transmission maximales pour OM4 et OM5 sont identiques, plafonnées à 100 mètres. Le déploiement d'OM5 dans ce scénario standard grand public n'apporte aucun gain technique substantiel.
• Multiplexage multi-longueurs d'onde 100G (par exemple, 100G SWDM4 / 100G SRBD) :

Face aux signaux de grande longueur d'onde, l'OM4 est limité à 100 mètres en raison de l'effondrement de la bande passante, tandis que l'OM5 réussit à étendre la limite à 150 mètres en s'appuyant sur ses capacités de compensation à large bande.

• Ère 400G et 800G (Modulation PAM4) :

Sous le parallèle à une seule longueur d'onde SR8 protocole, les limites physiques sont sévèrement comprimées, ramenant les distances OM4 et OM5 à la plage de 50 à 100 mètres. Cependant, dans le cadre du multiplexage à double longueur d'onde 400GBASE-SR4.2 protocole, OM4 est limité à 100 mètres, tandis que OM5 repousse non seulement la distance utilisable à 150 mètres, mais réduit également de moitié les besoins en âmes de câble à 8 âmes.

3. Recommandations en matière de coût total de possession et de déploiement technique

l Respectez la zone de rentabilité OM4 (portée standard courte)

Pour la plupart des centres de données d'entreprise conventionnels et des topologies de réseau spine-leaf strictement inférieures à 100 mètres, l'adoption de l'approche du « câble plat OM4 pour émetteur-récepteur SR4/SR8 à faible coût » génère un CAPEX initial nettement inférieur à celui de la solution OM5 WDM, ce qui en fait le choix optimal en termes de TCO. De plus, l'architecture parallèle d'OM4 prend parfaitement en charge les exigences de répartition des ports du commutateur.

l Utilisez OM5 pour des percées stratégiques (mises à niveau haute densité et héritées)

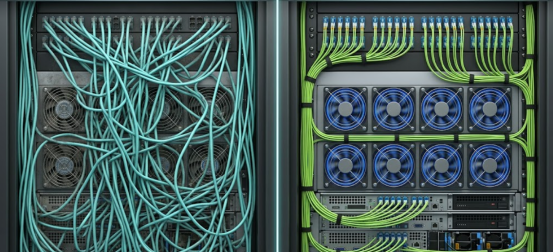

OM5 offre un retour sur investissement exceptionnellement élevé dans deux scénarios rigides : premièrement, des mises à niveau intergénérationnelles sans câble pour les réseaux existants, en utilisant des fibres duplex et des modules SWDM4 pour réaliser des augmentations de capacité en place, évitant ainsi des coûts de recâblage astronomiques. Deuxièmement, des clusters informatiques d'IA haute densité, réduisant de 4 à 8 fois l'encombrement des câbles de base, libérant un espace de rack précieux, débloqueant le flux d'air du serveur et réduisant considérablement les OPEX.

FAQ

Q : Dans les réseaux haute densité ToR, l'OM5 associé à des émetteurs-récepteurs SWDM peut-il réaliser une dérivation de port pour connecter plusieurs serveurs indépendants ?

R : Non. La technologie WDM multiplexe plusieurs longueurs d'onde dans la même fibre physique, qui ne peut pas être démultiplexée passivement vers des serveurs situés dans différents emplacements physiques. Si une dérivation de port haute densité est requise, la fibre parallèle OM4 traditionnelle reste la seule solution viable.

Q : Pourquoi les normes imposent-elles de changer la couleur de la gaine extérieure de l'OM5 en Vert Lime ?

R : Dans les salles de serveurs à haute densité abritant des dizaines de milliers de cordons de brassage, le vert citron hautement reconnaissable garantit que le personnel opérationnel peut le distinguer strictement de la couleur turquoise de l'OM3/OM4, réduisant considérablement le temps de traçage des câbles et le risque de débranchement accidentel interrompant l'activité.

Q : OM5 est-il obligatoire lors du déploiement d’Ethernet ultra haut débit 400G ou 800G ?

R : Pas obligatoire. Cela dépend de la technologie de l'émetteur-récepteur. Dans le cadre des protocoles SR8 empilés à canal unique, les distances OM4 et OM5 se réduisent à 50-100 mètres. Ce n'est que lors de l'utilisation de protocoles bidirectionnels multi-longueurs d'onde comme SR4.2 que l'avantage large bande d'OM5 s'active, atteignant une portée supplémentaire de 50 % par rapport à OM4.
