Pourquoi SPE est l'avenir de la fabrication intelligente

Dans l'évolution de l'Internet industriel des objets (IIoT) et de la fabrication intelligente, les entreprises ont constamment été confrontées à un problème majeur : les réseaux de niveau supérieur (comme les salles de contrôle et les serveurs) utilisent Ethernet haut débit, tandis que les capteurs et actionneurs de niveau inférieur sont souvent limités à des bus de terrain obsolètes, à faible vitesse et incompatibles en raison des limitations d'espace et de coût de câblage.

L'émergence de Ethernet à paire unique (SPE) a complètement sorti de cette impasse. Il simplifie le câble Ethernet traditionnel à 4 paires (8 cœurs) à seulement 1 paire (2 cœurs), tout en permettant une transmission de données à haute vitesse et une alimentation synchronisée. Il ne s’agit pas simplement d’un « allègement » physique, mais d’une révolution fondamentale qui permet une communication transparente tout IP du capteur directement vers le cloud.

Comparaison de base : SPE vs Ethernet traditionnel

Le Cat5e ou Cat6 câbles nous sommes le plus familiers avec 8 fils de cuivre, et le câblage Ethernet traditionnel est généralement strictement limité à une distance maximale de 100 mètres. Cette conception est parfaite pour les environnements de bureau, mais elle semble encombrante et restreinte dans des environnements industriels extrêmement compacts et difficiles (comme à l'intérieur de bras robotiques multi-axes ou le long de milliers de mètres de pipelines).

Les avantages disruptifs du SPE incluent :

• Structure minimaliste : Abandonne complètement le remplissage croisé et les 6 fils supplémentaires, ne nécessitant qu'une seule paire torsadée équilibrée.

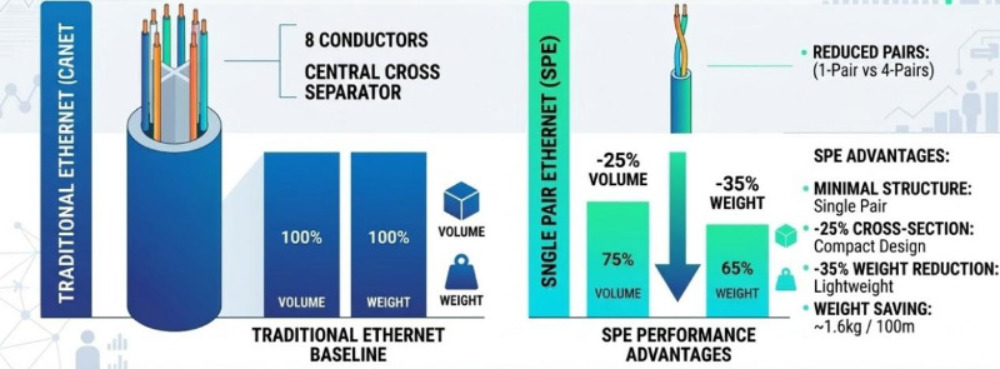

• Réduction drastique du volume et du poids : Par rapport au câblage Ethernet industriel traditionnel, le SPE réduit la section transversale d'installation d'environ 25% et le poids total par 35% . Dans les grands racks de données ou les systèmes de transport ferroviaire, cela élimine environ 1,6 kg de poids mort par 100 mètres.
• Flexibilité et résistance à la torsion supérieures : La structure symétrique à une seule paire évite physiquement le problème du « frottement des fils » interne. Associé à des matériaux de remplissage spéciaux, le SPE peut résister à des dizaines de millions de cycles de flexion à haute fréquence et à des torsions 3D sévères, ce qui en fait la solution idéale pour les robots industriels.

Trois problèmes majeurs de l'industrie résolus par SPE

1. Briser la limite de distance physique de 100 mètres

Dans les scénarios d’automatisation des processus tels que les industries pétrolières et chimiques, les équipements sont largement distribués, ce qui fait de la limite traditionnelle de 100 mètres un défaut fatal. Le 10BASE-T1L La norme de la famille de protocoles SPE permet une transmission duplex intégral à haut débit de 10 Mbps sur des distances allant jusqu'à 1000 mètres , guérissant complètement « l'anxiété de distance » du câblage industriel.

2. PoDL : faire d'une pierre deux coups (données et puissance)

Les appareils traditionnels nécessitent souvent des câbles séparés pour les données et l’alimentation. SPE présente Alimentation sur les lignes de données (PoDL) technologie, permettant la transmission simultanée de données et jusqu'à environ 50 W de puissance CC vers les terminaux. Pour les équipements lourds, l'industrie a introduit des topologies d'interface hybrides, isolant les données à haut débit et jusqu'à plusieurs kilowatts d'alimentation électrique au sein de la même liaison, simplifiant ainsi considérablement le routage des équipements.

3. Élimination des passerelles pour « l'aplatissement du réseau »

Dans le passé, les usines devaient déployer de nombreuses « passerelles de conversion de protocole » coûteuses pour permettre aux signaux analogiques de niveau inférieur de communiquer avec le niveau supérieur. SPE permet même aux plus petits capteurs de niveau inférieur d'avoir des adresses IP indépendantes et de se connecter directement au réseau TCP/IP. On estime que l'élimination d'un seul nœud de passerelle peut permettre d'économiser 10 000 $ en coûts globaux tout au long du cycle de vie du système.

Protocoles de base et écosystème d’interface

L'application de SPE ne nécessite pas de plonger dans des codes sous-jacents complexes ; il vous suffit de reconnaître les normes fondamentales suivantes qui déterminent ses performances :

1. Matrice de vitesse et de distance de transmission (série IEEE 802.3)

• 10BASE-T1L : Vitesse de 10 Mbps, jusqu'à 1000 mètres. Conçu pour le contrôle de processus longue distance, prenant en charge la sécurité intrinsèque dans les environnements explosifs (Ethernet-APL).
• 10BASE-T1S : Vitesse de 10 Mbps, prenant en charge la topologie Multidrop. Permet de connecter plus d'une douzaine d'appareils en parallèle sur une seule ligne principale jusqu'à 25 mètres de long, éliminant ainsi le câblage massif en topologie en étoile.
• 100/1000BASE-T1 : Vitesse Gigabit de 100 Mbps ou 1 Gbps, jusqu'à 15-40 mètres. Principalement utilisé pour l’interconnexion à grande vitesse à l’intérieur des véhicules ou pour la vision industrielle haute résolution.

2. Normes d'interface de connexion industrielle (série CEI 63171)

Parce que les connecteurs RJ45 traditionnels sont trop encombrants et manquent de résistance aux vibrations, l'industrie a établi de nouvelles normes :

• CEI 63171-6 et autres micro-interfaces : Couvrant les indices de protection IP20 à IP67, ils sont résistants aux chocs et aux chutes. Leur volume ne représente qu’une fraction des interfaces traditionnelles, ce qui en fait les principaux connecteurs des appareils de nouvelle génération.
• Interface hybride M12 (CEI 63171-7) : La solution ultime pour les appareils haute puissance. La norme définit des combinaisons de broches de données et de plusieurs broches d'alimentation haute puissance, prenant en charge la transmission simultanée de « puissance de données » pour les équipements lourds tels que les moteurs et les servomoteurs.

Foire aux questions (FAQ)

Q1 : SPE est-il plus lent que les réseaux traditionnels ?

Non. La vitesse du réseau dépend de la norme du protocole et non de l’épaisseur physique du lien. SPE peut également prendre en charge des vitesses Gigabit allant jusqu'à 1 Gbit/s sur de courtes distances (par exemple 40 mètres).

Q2 : Le Power over Data Lines (PoDL) de SPE est-il le même que le PoE ?

Le but est le même, mais la technologie sous-jacente est différente. Le PoE traditionnel repose sur des paires de rechange ou une alimentation fantôme dans des câbles à 4 paires, tandis que le PoDL peut mélanger et transmettre simultanément des données haute fréquence et une alimentation CC sur un circuit physique à une seule paire (à 2 cœurs).

Q3 : Les fils ordinaires à 2 conducteurs ou les anciens câbles Ethernet dénudés peuvent-ils être utilisés directement comme câbles SPE ?

Fortement déconseillé. Un véritable système de transmission SPE subit une optimisation stricte de l'impédance, de la perte de réflexion et de la diaphonie, spécifiquement pour la transmission haute fréquence sur une seule paire. Les câbles SPE industriels comprennent également des éléments structurels flexibles spéciaux que les fils de cuivre ordinaires ne peuvent tout simplement pas égaler.

Conclusion

L'Ethernet à paire unique (SPE) n'est en aucun cas une dégradation technique consistant à « avoir moins de fils de cuivre » ; il s’agit de la pierre angulaire de la couche physique pour l’automatisation industrielle évoluant vers une véritable numérisation et intelligence. Pour les entreprises qui intègrent dès le début la technologie SPE dans la planification de leur infrastructure, cela réduit non seulement considérablement les coûts actuels de déploiement et de maintenance, mais permet également de prendre le dessus sur l'architecture Internet of Everything de nouvelle génération.
