Logique de dénomination des câbles : analyse des différences régionales mondiales et décodage des systèmes d'identification traditionnels

Lors de la sélection ou de la conception de câbles, vous êtes-vous déjà senti confus par des combinaisons de lettres telles que « YJV », « NA2XY » et « THHN » ? Ces codes ne sont pas aléatoires ; ce sont des « cartes d'identité techniques » de base qui encapsulent le matériau conducteur, la structure de l'isolation, les performances de la gaine et même le scénario d'application. À l’échelle mondiale, en raison des différences dans les traditions technologiques, les systèmes standards et les besoins techniques, diverses règles de dénomination uniques ont émergé. Comprendre ces « dialectes techniques » est crucial pour garantir une sélection précise des câbles et parvenir à un alignement technique international dans les projets d'ingénierie.

1. Système de dénomination grand public international : « langage technique » professionnel et basé sur des scénarios

1.1 Système chinois (norme GB) : « méthode logique d'ingénierie » hiérarchique et rigoureuse

Les modèles de câbles chinois suivent strictement la règle de codage hiérarchique « conducteur-isolation-gaine intérieure-armure-gaine extérieure », qui est logiquement claire, facile à interpréter rapidement par l'ingénierie et parfaitement adaptée aux projets de réseau électrique et de construction à grande échelle.

Exemple de décodage typique : YJV22-0,6/1kV

• YJ : Isolation en polyéthylène réticulé (XLPE) (Y représente XLPE, J est souvent associé aux matériaux isolants)
• V : Gaine en polychlorure de vinyle (PVC)
• 22 : Le premier « 2 » indique une double armure en ruban d'acier, le deuxième « 2 » indique une gaine extérieure en PVC
• Les conducteurs en cuivre sont généralement omis, tandis que les conducteurs en aluminium sont marqués d'un « L » (par exemple, YJLV22).

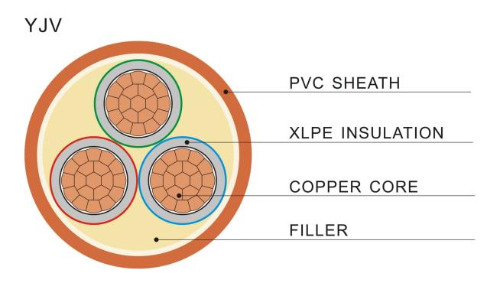

L'image ci-dessus montre clairement la structure transversale typique du câble de la série YJV : conducteur en cuivre, isolation XLPE, charge, gaine en PVC et couche d'armure.

1.2 Système européen (IEC/VDE) : « Méthode d'abréviation matérielle » concise et efficace

Les pays européens préfèrent utiliser des abréviations directes des matériaux de base, avec des codes concis, et mettent l'accent sur une intégration transparente avec les réglementations CPR de l'UE.

Exemple de décodage typique : NA2XY

• N : Câble conforme à la norme (Norm)
• A : Conducteur en aluminium
• 2X : Isolation en polyéthylène réticulé (XLPE) (2X est un identifiant spécifique pour XLPE)
• Y : gaine en polychlorure de vinyle (PVC) Un autre exemple courant est « H07V-K » : H représente la norme harmonisée, 07 est la tension nominale de 450/750 V, V est l'isolation en PVC et K est pour la fixation de conducteurs flexibles.

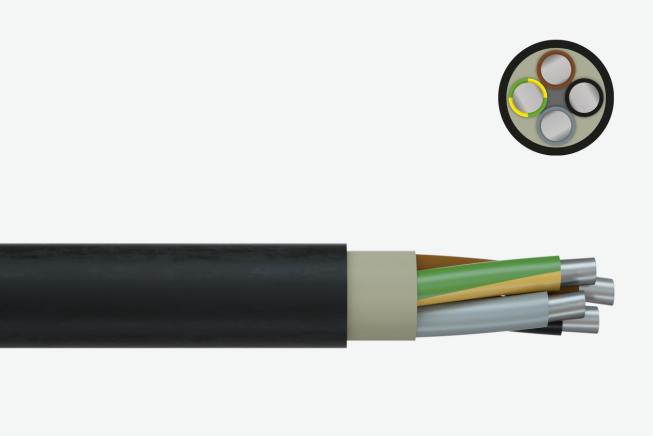

L'image ci-dessus montre une coupe transversale et un schéma structurel du câble NA2XY, une combinaison classique d'une gaine en PVC avec isolation XLPE à âme en aluminium.

1.3 Système américain (UL/NEC) : « Méthode de certification fonctionnelle » axée sur les performances

La dénomination américaine ressemble davantage à un « label de performance en matière de sécurité », reflétant directement des indicateurs clés tels que la résistance à la chaleur et la résistance au feu, répondant aux réglementations strictes du NEC et au système de responsabilité d'assurance.

Exemple de décodage typique : THHN

• T : Isolation thermoplastique (généralement à base de PVC)
• HH : indice de résistance à la chaleur élevée (90 ℃)
• N : gaine en nylon

De plus, les indices de résistance au feu (tels que CM, CMR, CMP) sont également indiqués, mettant l'accent sur l'accès au marché et la sécurité incendie.

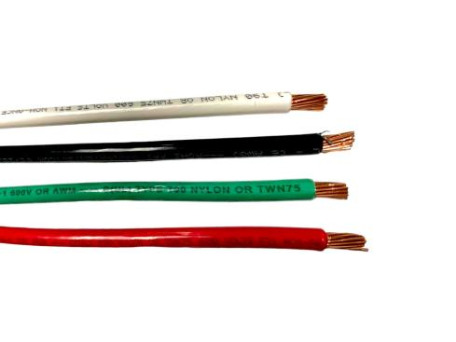

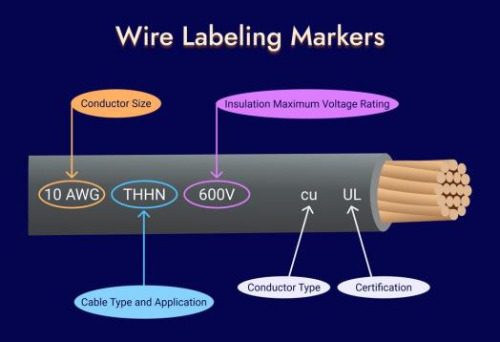

L'image ci-dessus montre la méthode de marquage typique et le codage couleur des fils THHN, ce qui facilite une identification rapide sur site.

1.4 Moyen-Orient et Asie du Sud-Est : domaines de pratique de « l'application hybride » des normes internationales

Les projets au Moyen-Orient (comme en Arabie saoudite et en Irak) nécessitent souvent une double conformité aux normes CEI et BS/VDE, et comportent des exigences supplémentaires strictes en matière d'ignifugation et de résistance aux températures élevées ; L'Asie du Sud-Est (comme Singapour et le Vietnam) utilise la CEI comme modèle (CP5, TCVN, etc.), et les projets haut de gamme spécifient souvent directement la CEI/BS, en mettant particulièrement l'accent sur les caractéristiques à faible teneur en fumée et sans halogène du LSZH.

2. Différences fondamentales : adaptation précise aux scénarios et normes régionaux

Système chinois : au service du rythme d'ingénierie de « l'approvisionnement standardisé à conception rapide », avec des niveaux hiérarchiques clairs et une gestion facile des lots.

• Système européen : ancré dans un marché unifié et un alignement réglementaire, poursuivant un codage minimaliste.
• Système américain : issu de l'assurance commerciale et de la culture juridique, mettant l'accent sur les « performances certifiables ».
• Moyen-Orient/Asie du Sud-Est : un domaine de convergence standard sous le modèle international EPC (Engineering, Procurement, and Construction), exigeant que les produits soient « multi-standardisés ».

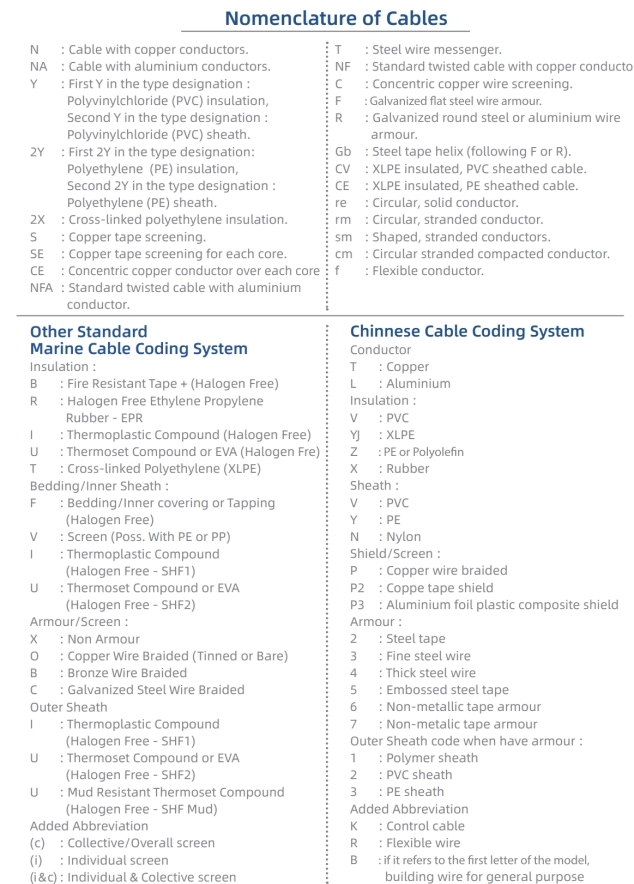

Tableau de référence rapide du codage général des câbles :

3. Évitez les erreurs dans la sélection des câbles : les câbles Huapu offrent une correspondance précise

Comprendre la convention de dénomination n’est que la première étape. Plus important encore, il s'agit d'adapter le câble à la tension de votre projet, à l'environnement d'installation, aux exigences de sécurité incendie, au budget et à d'autres facteurs. Nous vous recommandons de donner la priorité aux produits qui ont réussi les tests de type complets et la certification tierce.

Nous couvrons toute la gamme de câbles, y compris les fils nus, câbles d'alimentation , câbles de commande et câbles spéciaux. Qu'il s'agisse de câbles d'alimentation de la série YJV, de câbles de commande KVV, de câbles sans halogène à faible émission de fumée WDZ-YJY, de câbles ignifuges ZR-YJV ou de produits personnalisés adaptés à différentes formes de conducteurs (ronds, en éventail, ondulés), nous pouvons répondre avec précision aux besoins de divers scénarios tels que la construction, l'industrie et les communications.

Ne vous souciez plus du choix des câbles pour vos projets ! Huapu Cables vous aide à trouver la solution idéale ! Cliquez sur le lien ci-dessous pour obtenir une solution de sélection personnalisée et laissez les câbles professionnels protéger vos projets.
