Spécification technique : Formes de conducteurs de câbles d'alimentation - Un guide complet des conducteurs ronds, compactés (sectoriels) et profilés (trapézoïdaux)

Dans l'ingénierie électrique et la sélection des câbles, la forme du conducteur est un facteur critique qui influence les performances du câble, les dimensions structurelles et les coûts du projet. Différentes structures de conducteurs présentent des variations significatives en termes de facteur de remplissage, de diamètre extérieur, d'utilisation des matériaux et de méthodes d'installation.

Les formes de conducteurs courantes dans l'ingénierie actuelle comprennent Conducteurs ronds , Compacté (Secteur / Tuile en forme ) Conducteurs , et Conducteurs profilés (trapézoïdaux) . Ce document analyse systématiquement ces structures pour fournir une référence claire aux concepteurs et au personnel chargé des achats.

Je. Pourquoi différencier les formes de conducteurs ?

Alors que les conducteurs doivent avant tout répondre aux exigences de section transversale et de résistance, l’ingénierie pratique exige davantage :

• Lacunes structurelles : Dans les câbles multiconducteurs, les écarts entre les conducteurs affectent la structure globale.
• Diamètre extérieur : La structure du conducteur impacte directement le diamètre global du câble.
• Efficacité de l'installation : Le diamètre extérieur détermine l'espace de pose requis, la taille du conduit et la difficulté de construction.
• Optimisation de la conception : La sélection de la bonne forme est une méthode clé pour optimiser la conception structurelle des câbles.
• Efficacité matérielle : Pour les sections moyennes à grandes, la forme du conducteur est souvent plus importante que le simple ajout de matière.

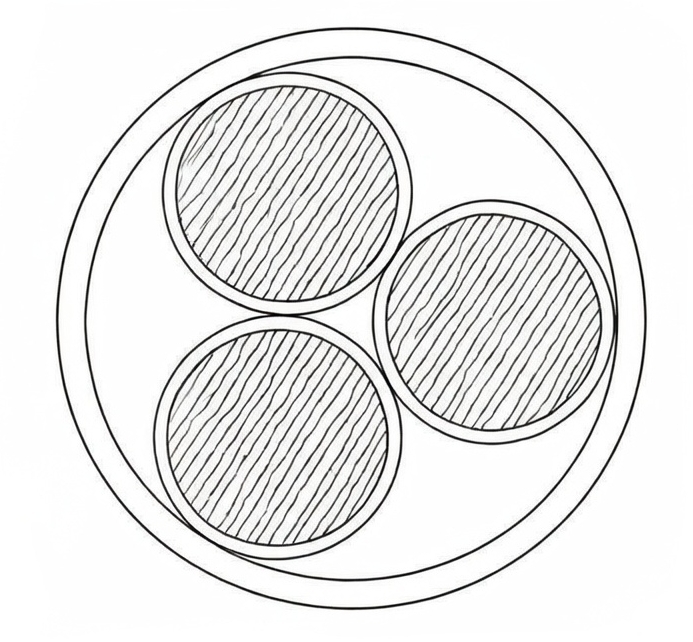

II. Conducteurs ronds

1. Construction :

La forme la plus courante, constituée de fils ronds toronnés en cuivre ou en aluminium, disponibles en structures rondes toronnées ou compactées standard.

2. Avantages :

• Processus de fabrication mature avec la plus longue histoire d’application.
• Excellente flexibilité, facilitant le pliage et l'installation.
• Haute compatibilité avec les bornes de câble standard.
• Polyvalent pour différents types de câbles.

3. Limites :

Les espaces naturels entre les fils ronds entraînent un facteur de remplissage plus faible, ce qui entraîne une moindre efficacité spatiale et des diamètres extérieurs plus grands dans les conceptions multicœurs.

4. Candidatures :

Section transversale petite à grande câbles d'alimentation , fils de construction, câbles de commande/instrument et applications à haute flexibilité.

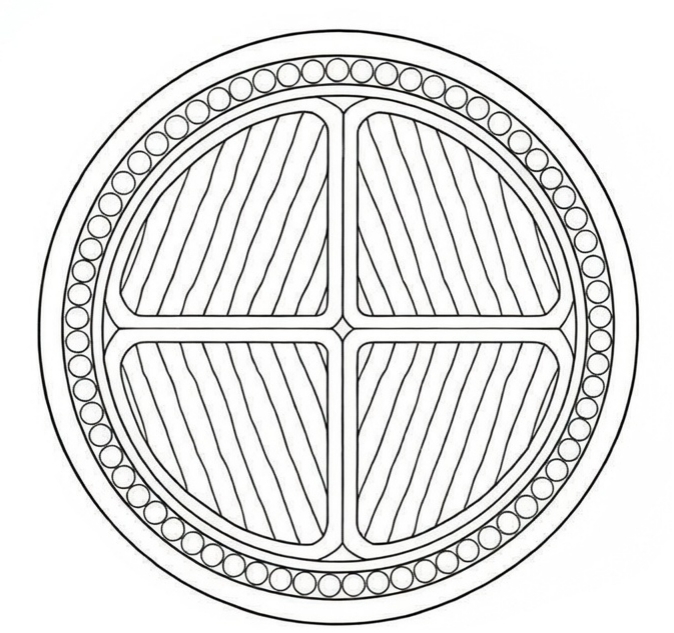

III. Compacté (Secteur / Tile-shaped) Conductors

1. Définition :

Conducteurs formés en pressant des fils dans des sections transversales non circulaires pour augmenter le facteur de remplissage ; communément vu comme des formes de secteur ou de tuile.

2. Avantages:

• Facteur de remplissage des conducteurs nettement plus élevé.
• Réduit efficacement le diamètre extérieur global du câble.
• Réduit le volume requis de matériaux d’isolation et de gaine.
• Améliore la compacité des structures de câbles multiconducteurs.

Résultat : Sous une même section, ceux-ci sont plus compacts que les conducteurs ronds.

3. Notes d'application :

En raison de la section non circulaire, des bornes ou une mise en forme d'extrémité spécifiques sont nécessaires lors de la terminaison.

4. Candidatures :

Câbles multiconducteurs basse tension, lignes principales de distribution, câbles d'une section de 35 mm² et plus et projets électriques municipaux.

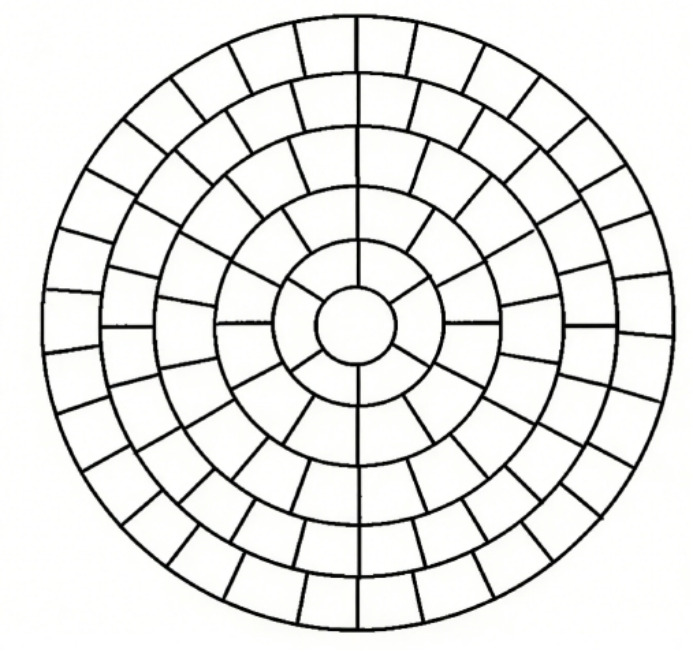

IV. Conducteurs profilés (trapézoïdaux/en forme)

1. Construction :

Également connus sous le nom de conducteurs trapézoïdaux, ils utilisent des brins de fil de forme trapézoïdale pour former une structure très dense grâce à un pressage de précision.

2. Avantages:

• Coefficient de remplissage des conducteurs le plus élevé.
• Structure de câble la plus compacte.
• Réduction supplémentaire du diamètre extérieur tout en conservant les performances électriques.
• Utilisation optimisée des matériaux métalliques.

3. Candidatures :

Câbles électriques de section moyenne à grande, améliorations du réseau urbain, systèmes électriques industriels et projets avec des limites strictes en matière de diamètre et de poids des câbles.

V. Guide de comparaison et de sélection

1. Tableau comparatif

2. Performances électriques et conseils de sélection

• Norme électrique : Quelle que soit leur forme, tous les conducteurs répondent aux exigences de résistance CC (par exemple, CEI 60228) pour une section donnée. Le choix d'une forme est un choix d'optimisation technique et non de sécurité électrique.
• Petites sections transversales : Utilisez des conducteurs ronds pour plus d’économie et de polyvalence.
• Sections multicœurs moyennes/grandes : Donner la priorité aux conducteurs compactés (secteurs) pour une conception mature.
• Exigences d'espace strictes : Utiliser des conducteurs profilés (trapézoïdaux) pour une compacité maximale.
